Типовой проект 1 Лг-600А. Проект АВР.
Технико-экономические показатели
Строительный объем (контролируемый): 6500 м3
Этажность: 9 этажа
Высота здания: 31 м
Высота от пола до пола: 2,6 м
Ремонтируемая площадь квартиры 1: 5,72 м2
Площадь квартиры: 30,90 м2
Ремонтируемая площадь квартиры 2: 5,15 м2
Сведения о функциональном назначении объекта
Здание жилого дома построено в 1972 году по типовому проекту 1 Лг-600А, разработанному институтом ОАО «ЛенНИИпроект». Здание панельного типа, девятиэтажное с подвалом, имеет протяженную форму в плане и главным фасадом выходит на улицу. Наружные стены здания выполнены из навесных газобетонных панелей толщиной 160-240 мм. Наверху тепловой контур здания замыкается газобетонными плитами перекрытий над 9-м этажом толщиной 240 мм и надстройкой из газобетонных панелей толщиной 240 мм над лестничной клеткой, включая машинное помещение лифта. Все наружные стены с внутренней стороны оштукатурены, покрашены, в большинстве квартир оклеены обоями, с наружной стороны – покрашены гидрофобной краской. В лестничной клетке расположен пассажирский лифт с выходами на этажные площадки и мусоропровод с мусороприемником на промежуточных площадках через этаж. Секция здания обслуживается одним пассажирским лифтом. Помещение отсутствующего грузового лифта используется под кладовки для смежных с шахтой квартир. Конструктивная схема здания – бескаркасная, двухпролётная, с поперечными несущими стенами, установленными с шагом 3 и 3,3 метра. Внутренние продольные и поперечные несущие стены выполнены из железобетонных панелей толщиной 140 из бетона марки «200». Междуэтажные перекрытия плоские железобетонные из бетона марки «200» толщиной 140 мм в основном размером на комнату. Чердачные поперечные железобетонные стеновые панели имеют скошенную верхнюю сторону для создания уклона кровли и квадратные отверстия для прохода. Внутренние стены лестничной клетки – железобетонные панели. Лестничные площадки и марши – сборные железобетонные из бетона марки «300». Лифтовая шахта выполнена из сборных железобетонных блоков квадратного сечения, установленных друг на друга. Несущими конструкциями крыши здания служат ребристые панели, по которым уложен мягкий ковер из рубероида. Пространственная жесткость здания обеспечивается совместной работой продольных и поперечных стен и перекрытий. Совместность работы стен и перекрытий должна быть обеспечена платформенными стыками и надежными связями между конструктивными элементами.
Сведения об инженерном обеспечении объекта
Теплоснабжение жилого здания осуществляется от централизованного источника. Расчетные параметры теплоносителя (воды) для системы отопления: 95-70 "С. Существующая система отопления здания однотрубная вертикальная с верхним розливом. Трубопроводы системы отопления - стальные водогазопроводные (по ГОСТ 3262-75*). Проектом предусмотрена замена пришедших в негодность в результате пожара отопительных приборов на стальные панельные радиаторы серии СотрасА производства фирмы «Ригто». Хозяйственно-питьевое водоснабжение – централизованное. Источник водоснабжения – наружные сети коммунального водоснабжения. Горячее водоснабжение – централизованное. Источник горячего водоснабжения – наружные тепловые сети. Для ГВС принят закрытый водоразбор от тепловой сети через теплообменники. Горячая вода готовится из холодной воды. Система горячего водоснабжения – закрытая, с подводом воды от ИТП, расположенного в отдельном помещении в подвале. Хозяйственно-бытовые стоки от санитарных приборов сбрасываются в наружную сеть канализации через существующий стояк диаметром 100 мм. Электроснабжение 9-ти этажного жилого дома - существующее, выполнено отдельным проектом на основании типового проекта, разработанного ОАО «ЛенНИИпроект». Питание электроприемников жилого дома предусматривается от промышленной сети напряжением ЗNРЕ -50 Гц, 380/220В.
Результаты обследования
В соответствии с протоколом заседания штаба по ликвидации аварийной ситуации на объекте для предотвращения дальнейшего обрушения и выполнения первоочередных страховочных и противоаварийных мероприятий выполнено предварительное обследование технического состояния основных несущих конструкций аварийного участка здания. Здание пострадало в результате взрыва, произошедшего в лифте лестницы на этаже. Из технического отчёта по обследованию известно, что: в уровне 7-го и 8-го этажей лестничной клетки (л.к.) полностью обрушились наружные стеновые газобетонные панели; в уровне крыши л.к. обрушены две плиты покрытия, при этом одна из плит зависла на вентиляционной трубе мусоропровода, другая – обрушилась и торцом лежит на площадке лестничной клетки; в уровне крыши л.к. получили значительные повреждения боковые стены, покрытие и кровля над лестничной клеткой и машинным отделением лифта; в уровне промежуточной площадки л.к. при входе на чердак образовалась поперечная трещина шириной раскрытием 0,2 мм. Металлическая лестница, которая ведет на чердак и на крышу практически не пострадала; в уровне 1-го и 2-го этажей полностью разрушена асбоцементная труба мусоропровода; выше 4-го этажа не обрушившиеся навесные наружные стеновые панели получили значительную подвижку (до 150 мм) наружу здания из плоскости стены с разрушением крепежных соединений; полностью разрушено остекление окон на л.к. и частично деревянные переплеты. в уровне 9-го этажа в трехкомнатной квартире 1 стеновая панель на кухне получила значительные повреждения в виде подвижки наружу до 150 мм. Необходимо восстановление стеновой панели на кухне, а также восстановление и закрепление связей между стеновыми панелями наружных стен. в уровне 9-го этажа в однокомнатной квартире 1 в комнате и на кухне чердачное перекрытие из сборных газобетонных плит получило характерные при воздействии пожаром повреждения в виде изменения структуры и цвета бетона, недопустимых трещин и прогибов до 10мм. Стеновые наружные панели в данной квартире получили подвижку от 20 до 50мм наружу здания. Внутренние стены сильно закопчены и не поддаются визуальному осмотру, однако характерных выпучиваний и значительных трещин не наблюдается. Полностью повреждены пожаром все столярные изделия и напольные покрытия. Входная металлическая дверь сорвана, сантехнические приборы повреждены. Необходимо восстановление и закрепление связей между стеновыми панелями наружных стен. В уровне 9-го этажа в однокомнатной квартире 2 в помещении машинного отделения лифта в верхней части стенки кладовки, примыкающей к лифтовой шахте, образовался проем, выходящий на чердак. Проем должен быть заделан в процессе создания новой стеновой конструкции, выгораживающей верх лестничной клетки и машинное отделение лифта. В этой же стене отмечаются две вертикальные трещины раскрытием до 0,4мм и незначительная подвижка из плоскости; в уровне 9-го этажа в трехкомнатной квартире №179 значительных повреждений не наблюдается. В квартире недавно выполнен ремонт и все стены, и потолки облицованы пластиком и зеркалами. Железобетонные блоки лифтовой шахты имеют на некоторых этажах незначительные повреждения в виде косых трещин раскрытием до 0,3мм вверху дверных проемов и небольшое (до 10мм) выпучивание боковых стен, граничащих с квартирами и наличие в них вертикальных трещин раскрытием до 0,2 мм. Стена шахты лифта в уровне 7-го этажа. Вырваны двери лифта с деревянными закладными, наклонные трещины над проемом.
Выводы на базе обследования

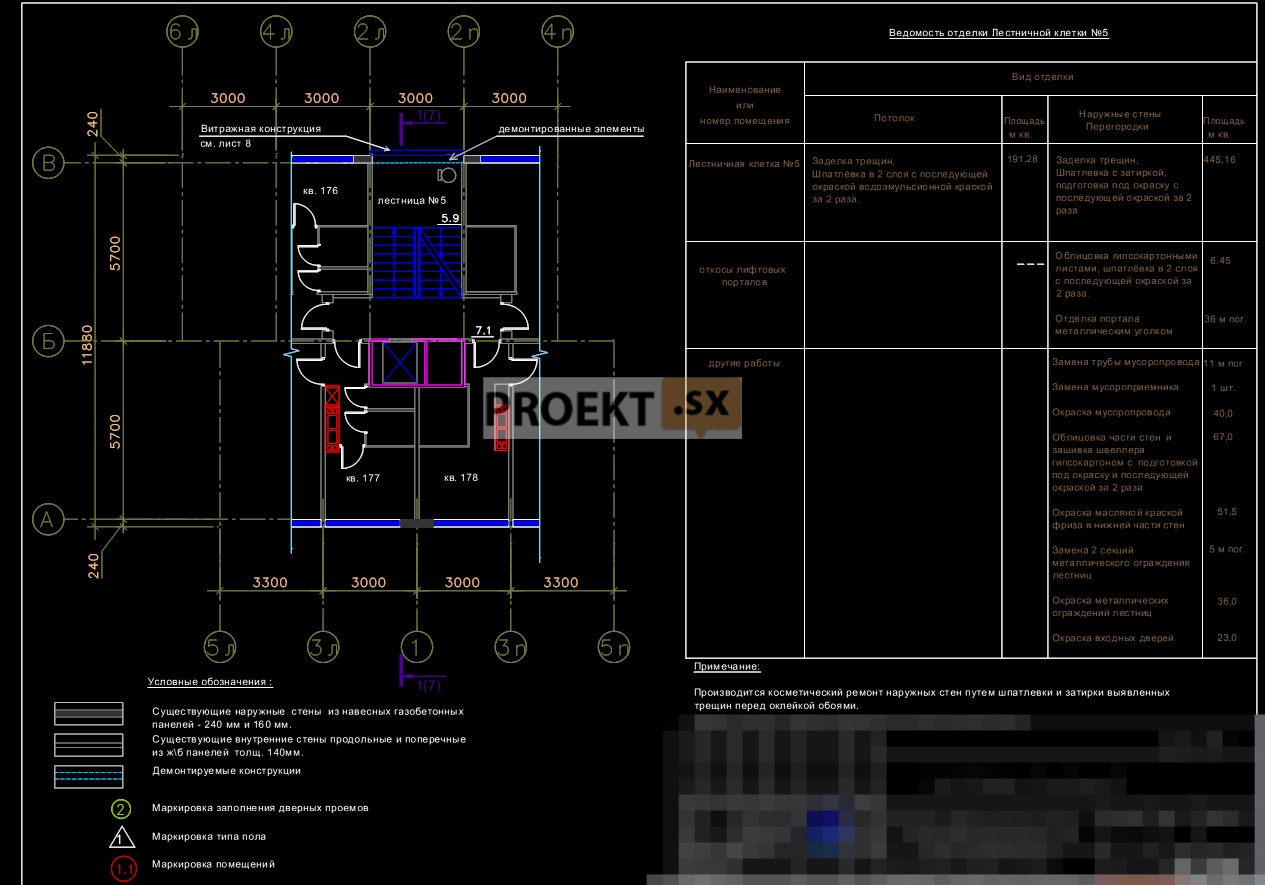

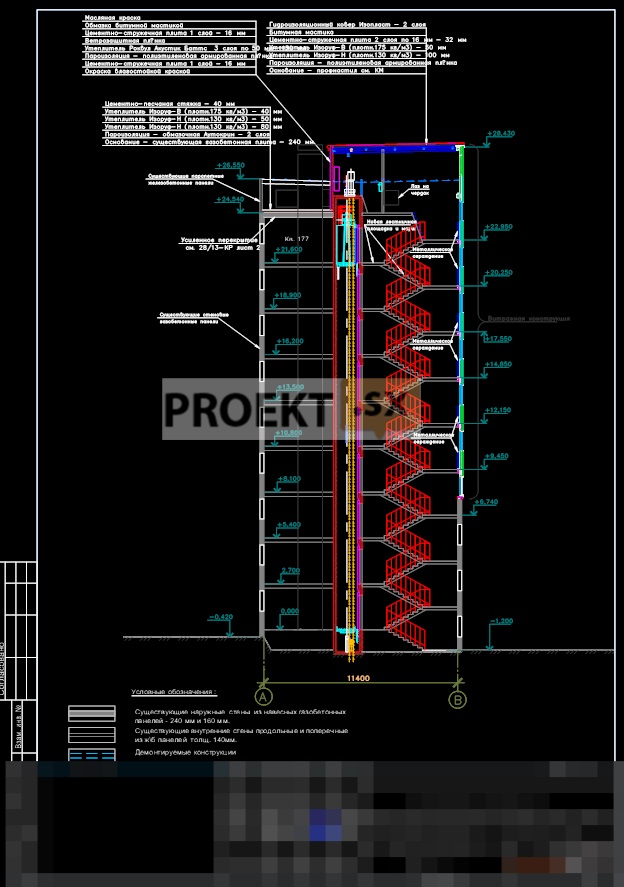

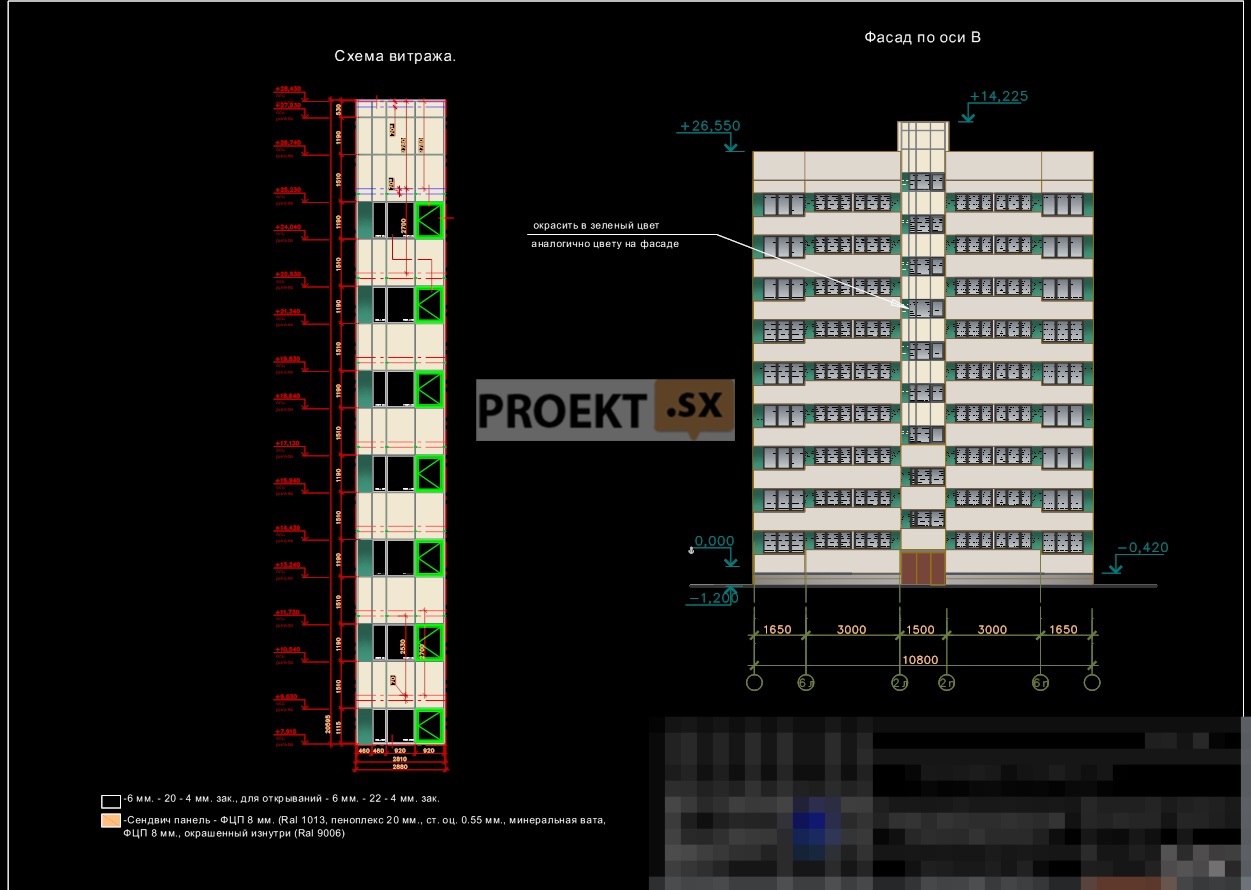

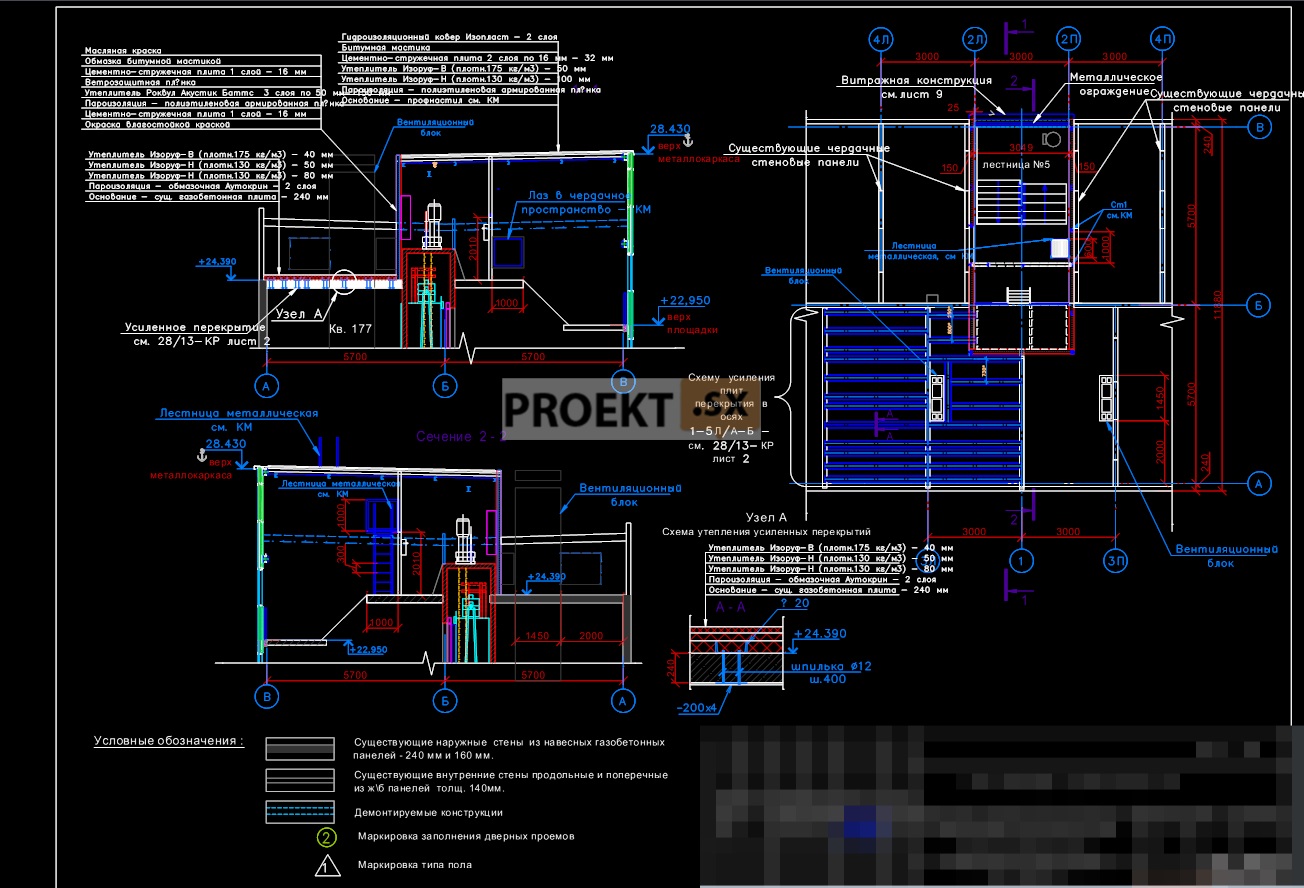

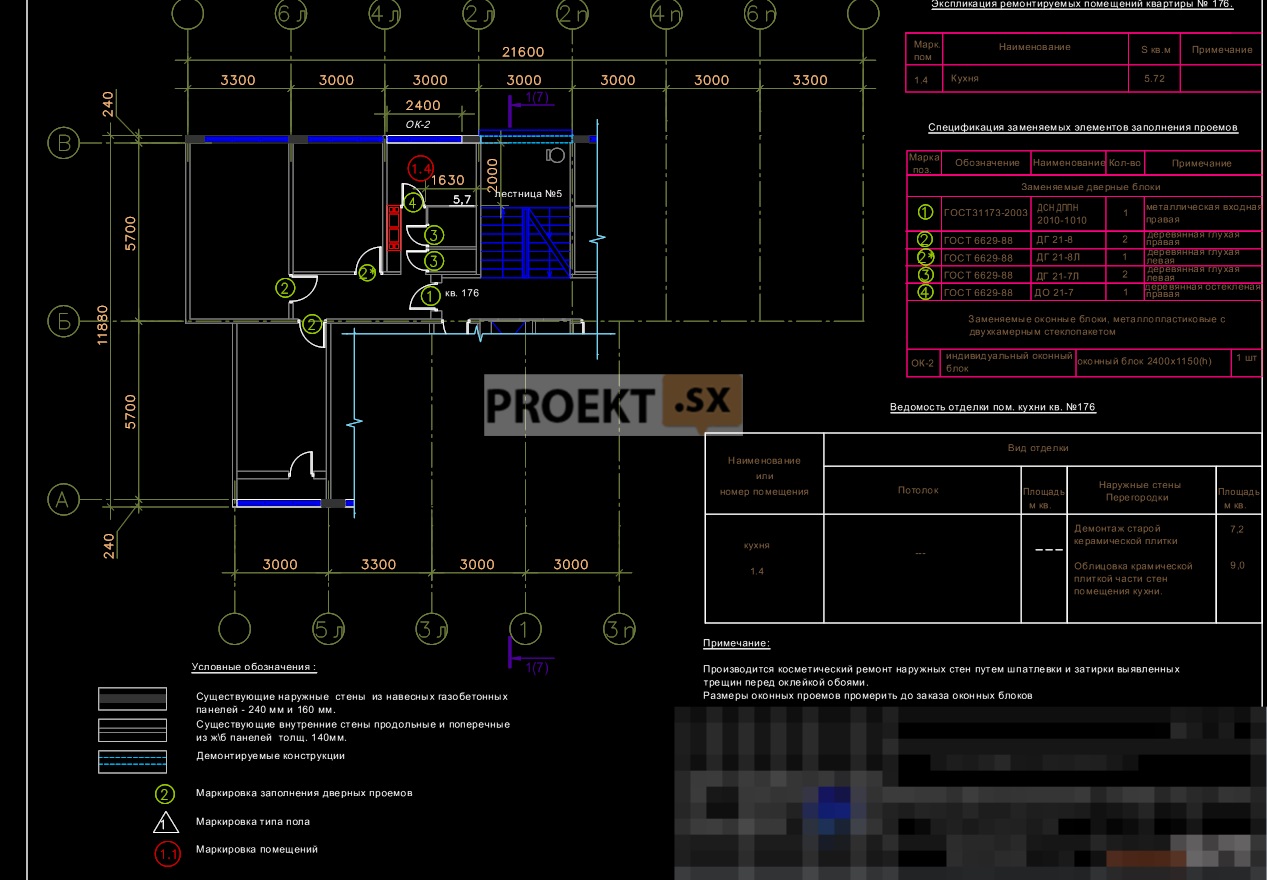

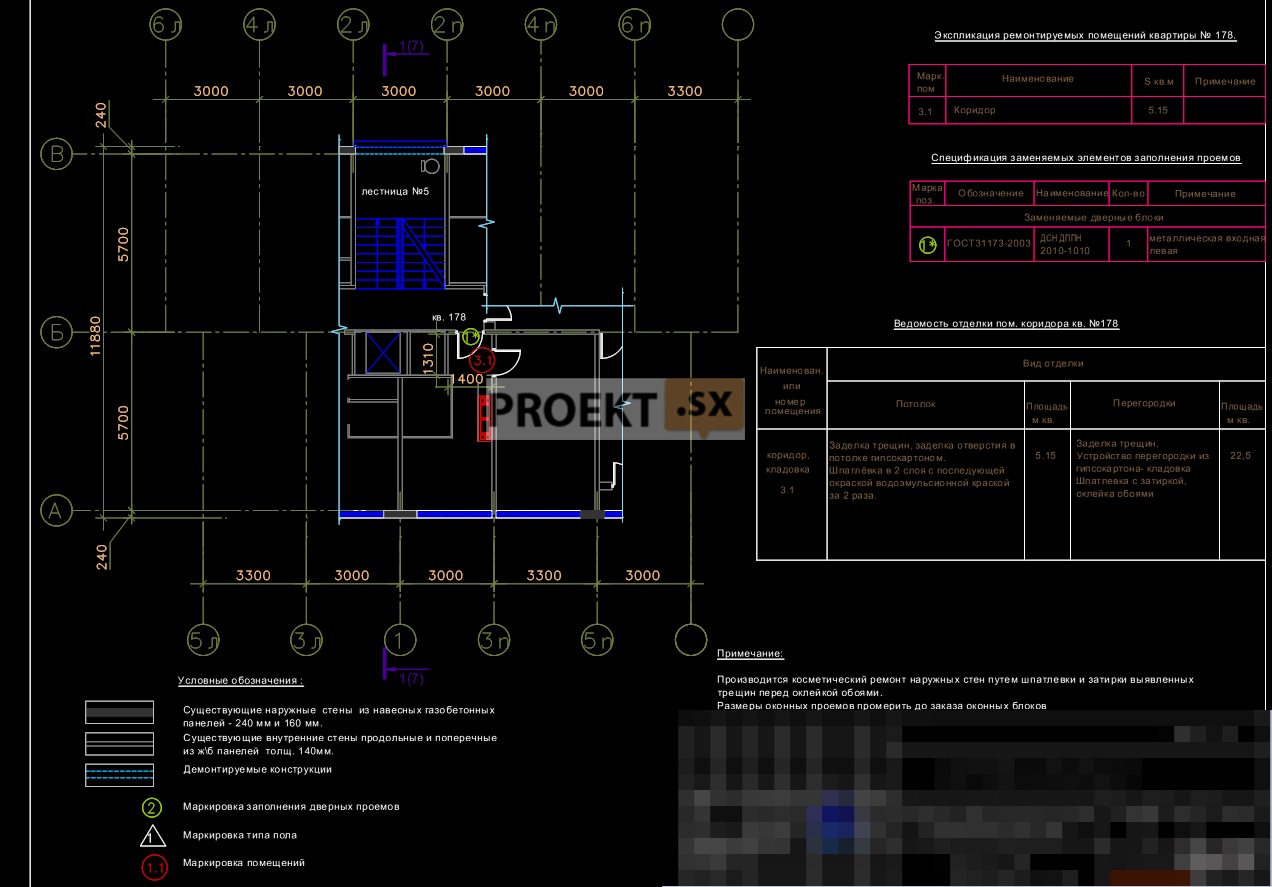

Требуется демонтаж газобетонных панелей, ограждающих верхнюю часть лестничной клетки, включая машинное помещение лифта. Поскольку эти панели (как стеновые, так и плиты покрытия лестничной клетки) являются частью теплового контура здания, то заменить их необходимо на конструкции, в достаточной степени обеспечивающие тепловую защиту здания. Предлагаемая конструкция нового стенового ограждения верха лестничной клетки, включая машинное помещение лифта – металлический каркас, обшитый листами ЦСП, между которыми расположены три слоя по 50 мм утеплителя Роквул Акустик Баттс. Необходимо демонтировать пострадавшие конструкции ограждения наружных стен лестничной клетки в пределах 4 – 9 этажей. На место образовавшегося проема навесить витражную конструкцию с заполнением однокамерными стеклопакетами и витражными сэндвич-панелями. Членение элементов витража выполнить в соответствии с существующим остеклением лестничной клетки. Выдержать цветовое решение простенков. Необходим ремонт квартир 1,2. Каждая квартира имеет общую комнату, спальные комнаты, прихожую, кухню, раздельный сан.узел, кладовую. Высота этажа от пола до пола – 2,7 м. Высота жилых комнат равна -2,56 м.
Первоочередные мероприятия
Основная цель реализации первоочередных противоаварийных мероприятий - оценить произведенные взрывом разрушения основных несущих конструкций аварийной секции здания и принять технические решения по ликвидации сложившейся аварийной ситуации (с последующим восстановлением разрушенных конструкций для дальнейшей эксплуатации всех затронутых взрывом квартир здания). Для исключения самопроизвольного обрушения конструкций здания и сохранения устойчивости несущих элементов здания необходимы следующие мероприятия: Установка инвентарных опорных башен PERI PD 8 под лестничные площадки с первого по девятый этаж включительно. Опорные башни связать друг с другом по верху швеллерами [20 длиной 2700 мм. Под каждую лестничную площадку необходимо установить две инвентарные опорные башни. Установка инвентарных стоек PERI PEP 20 под лестничные марши с первого по девятый этаж включительно. Опорные стойки связать друг с другом по верху швеллерами [20 длиной 2700 мм. Под каждый лестничный марш необходимо установить 6 инвентарных стоек. Стойки устанавливаются в два ряда по ширине лестничного марша, в одном ряду три стойки. Установка инвентарных стоек PERI PEP 20 под перекрытие над девятым этажом в постра-давшей от аварии квартире. Опорные стойки связать друг с другом по верху швеллерами [20, длиной 6000 мм. Укрытие сплошным настилом из деревянных щитов толщиной 50 мм поверхностей под разбираемым перекрытием. Организация мониторинга за зданием и зданий в 30 метровой зоне. Для этого необходимо до начала демонтажа на сохраняемых конструкциях установить контрольные марки и осуществлять наблюдение за их устойчивостью в порядке правил мониторинга по специально разработанной программе, согласованной с генпроектировщиком. Произвести усиление перекрытия над девятым этажом в 177 квартире и перекрытия лест-ничной площадки над девятым этажом металлическими балками. Принято решение расселить только жильцов из квартир, непосредственно прилегающих к очагу взрыва. Ввиду присутствия угрозы обрушения принято решение при проведении противоаварийных работ использовать наиболее щадящие технологии, исключающие вибрацию и динамические нагрузки в виде распространения ударных волн. Для снижения угрозы обрушения жилого здания работы по устранению аварийности производились круглосуточно и безостановочно, с использованием сокращенной рабочей смены продолжительностью 6 часов каждая, ввиду повышенной физической нагрузки и психологического воздействия. На объекте имеются условия, влияющие на производство работ, обусловленные следующими внешними факторами: жилое здание-заселенное; опасность обрушения в рабочей зоне и всего здания; охрана зеленой зоны; невозможность складирования материалов; производство строительных работ вручную; срочность работ, круглосуточный режим; продолжительность смены не более 6 часов; производство работ в трехсменном режиме. Поэтому к нормам затрат труда и эксплуатации машин (в том числе к заработной плате механизаторов) применяются поправочные коэффициенты, учитывающие влияние условий производства работ.
