Краткие характеристики цифровой информационной модели.

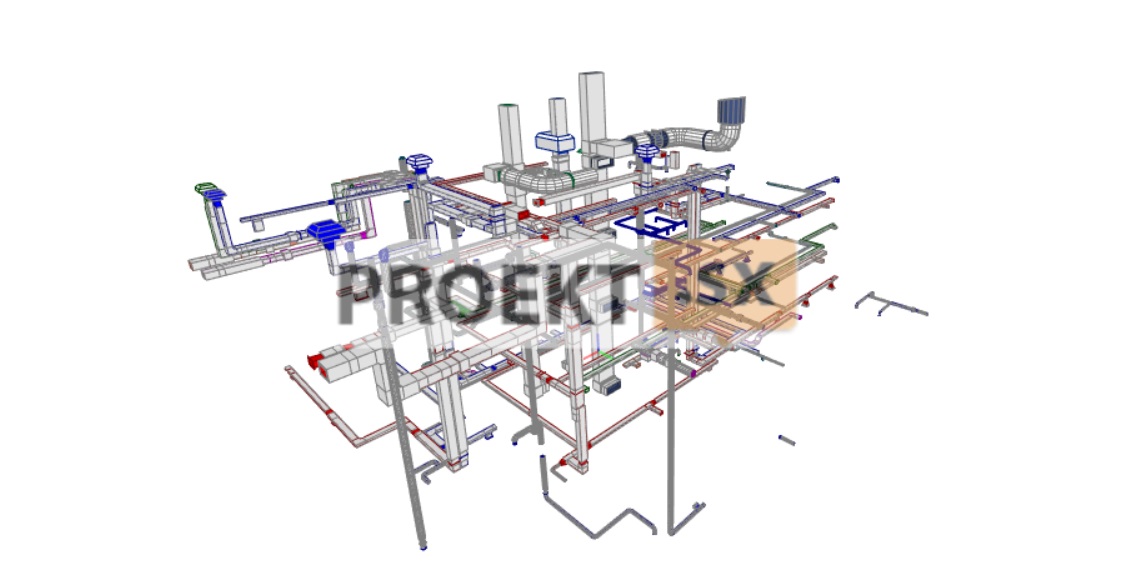

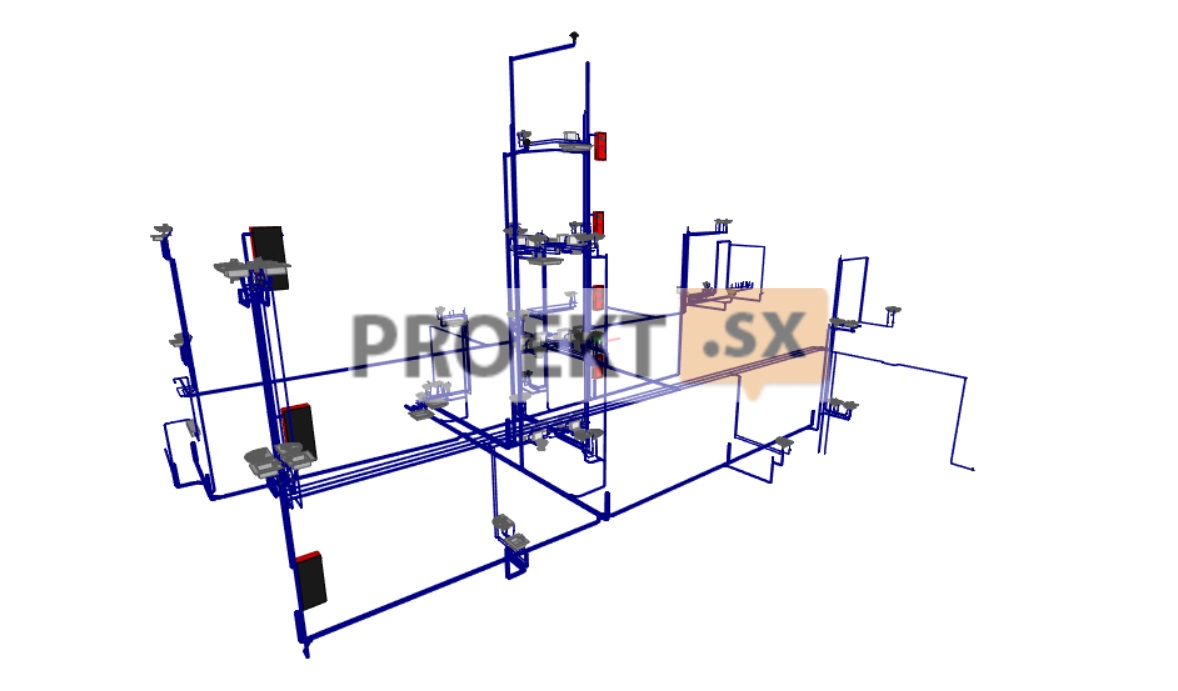

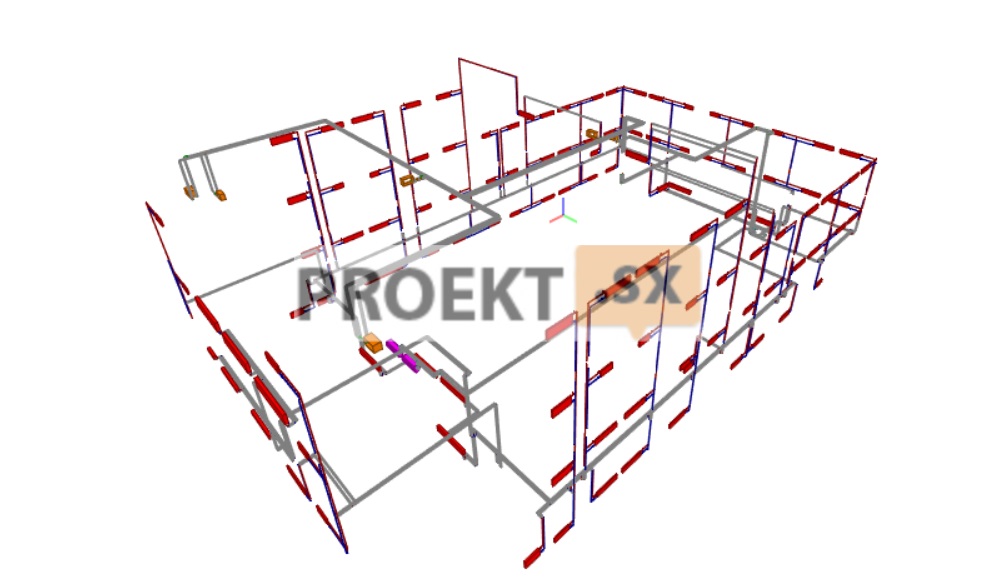

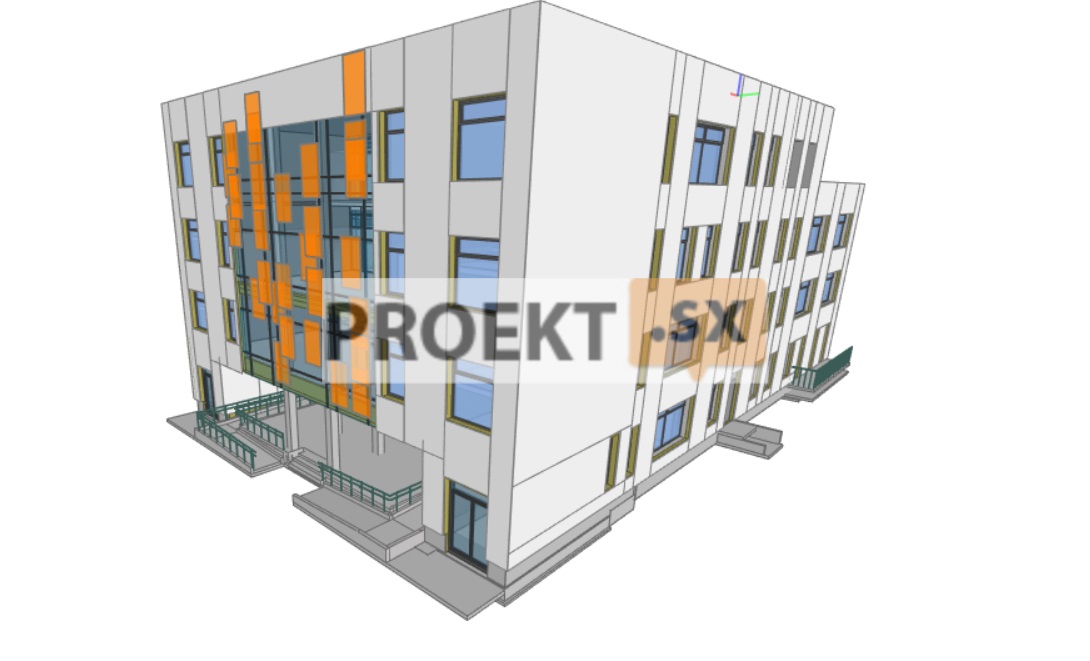

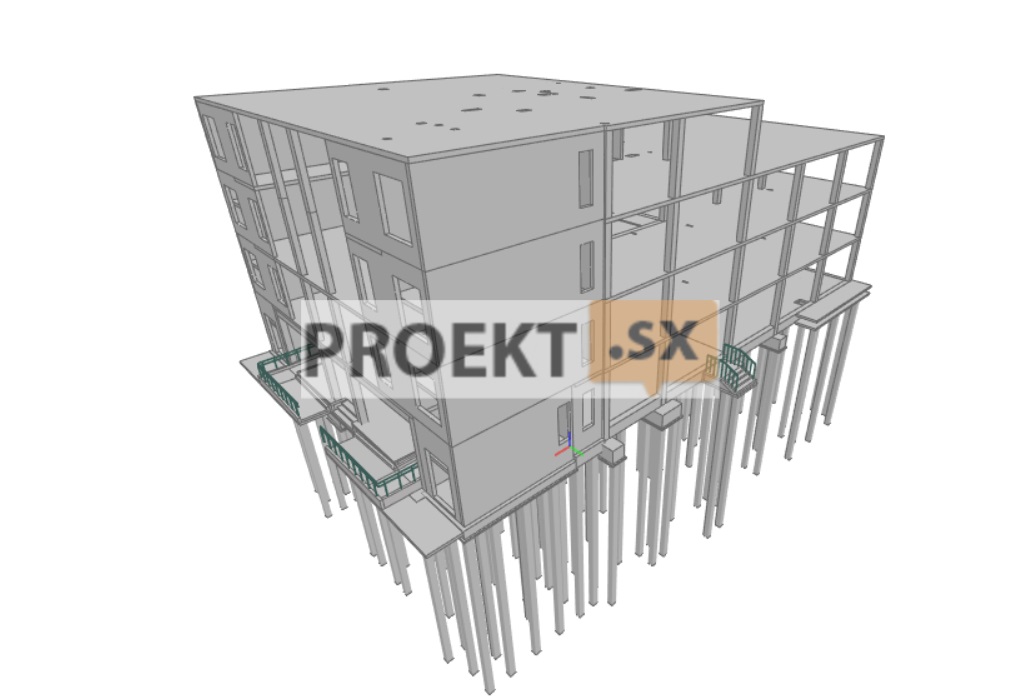

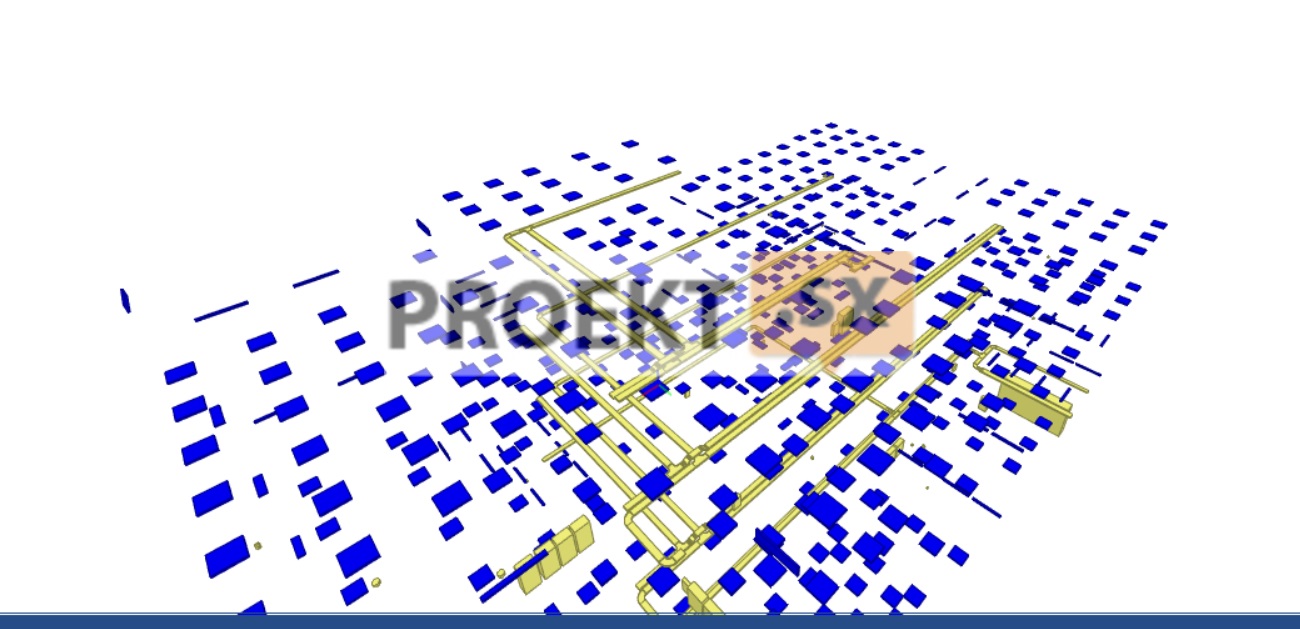

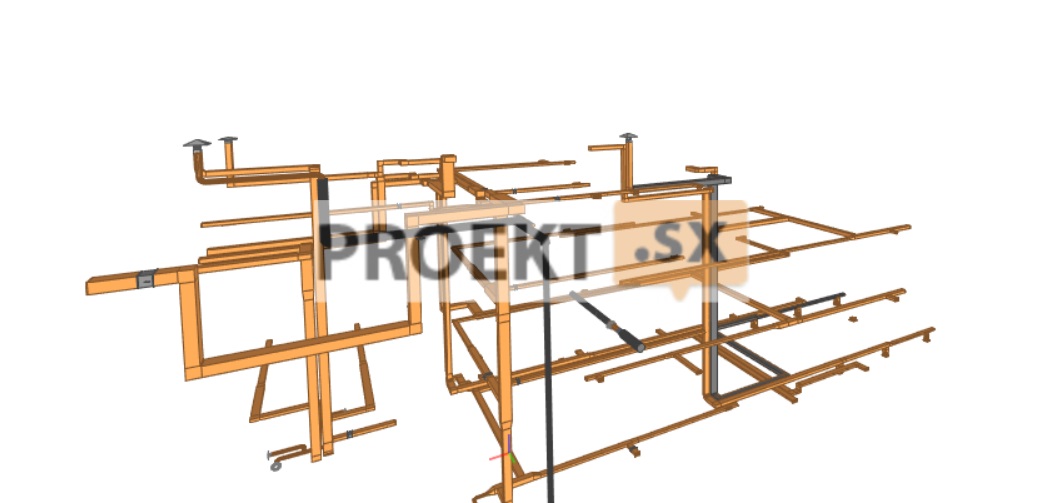

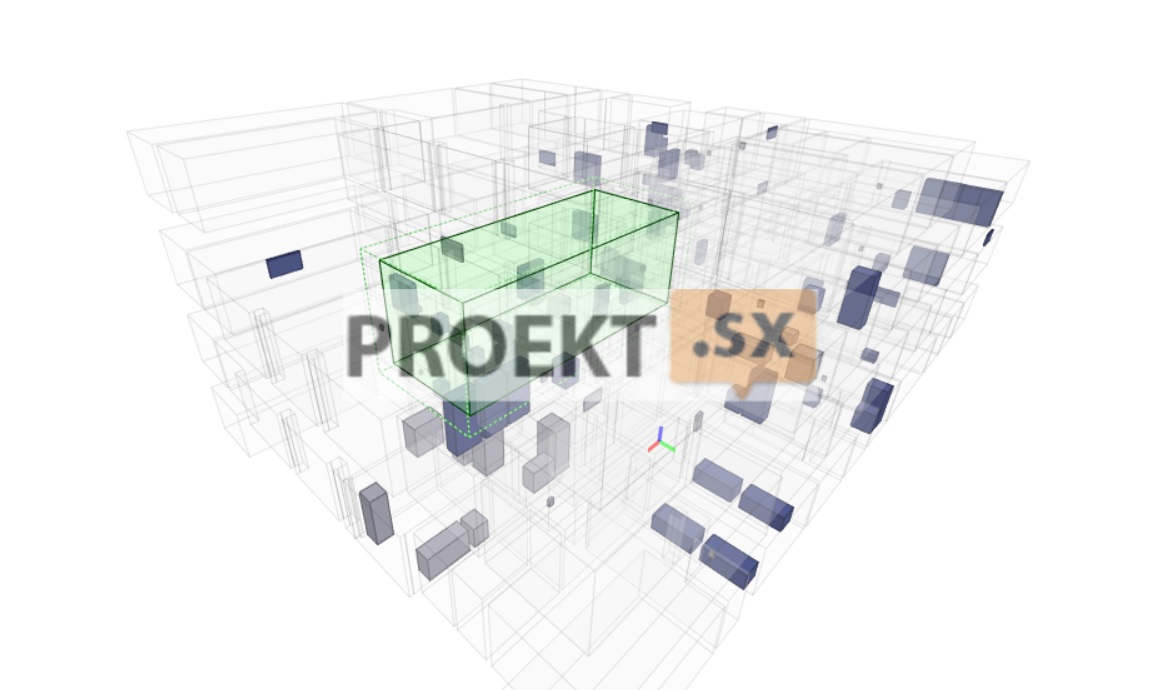

Проект детской художественной школы на 320 мест выполнен с применением программного комплекса Revit. Цифровая информационная модель детской художественнной школы разбиваеться на несколько моделей (подмоделей), ввиду особенностей объема файлов. Все подмодели модели проекта детской художественной школы в Revit обеспечивают гарантированный сбор их в единый корпус ОКС по разделу. BIM-модель здания детской художественной школы на 320 мест стадии подготовки "Рабочая документация" имеет уровень проработки LOD 400.

Краткая характеристика объекта строительства.

Проектом предусмотрено проектирование здания детской художественной школы для размещения детской художественной школы на 320 человек. Здание детской художественной школы имеет следующие характеристики: Класс ответственности - II, Степень огнестойкости здания - II, Класс конструктивной пожарной опасности - CO, Основной класс функциональной пожарной опасности Ф4.1. Предусмотрена следующая технологическая схема размещения основных блоков помещений детской художественной школы: Основной вход в здание осуществляется через входной тамбур на первом этаже в центральной части, так же выполнены дополнительные входы. Для маломобильных групп у входа предусмотрены пандусы. У основного входа расположен пост охраны, холл вестибюля (ожидальная), гардероб для учащихся с вешалками для одежды и ячейками для обуви, санузлы для учащихся (раздельные для мальчиков и девочек), санузел персонала, санузел МГН и родителей. Выставочный зал имеет площадь 150,65 м2 и предназначен для демонстрации работ учащихся Детской художественной школы и проведения тематических выставок. Зал оборудован остеклёнными шкафами, стендами и витринами с подсветкой. При выставочном зале для хранения фондов запроектировано складское помещение площадью 16,92 м2. В составе основного блока следующие помещения: мастерская скульптуры и лепки; помещение для обжига; офортная; класс рисунка, живописи и композици; компьютерный класс; оранжерея.класс живописи; класс истории искусств; класс батика; класс декоративно-прикладного искусства; столярная мастерская; медиатека с открытым фондом; Вспомогательные помещения: Буфет с залом на 30 посадочных мест. Производительность ориентировочно рассчитана на 570 блюд в смену. Буфет работает только на привозной готовой продукции. Для мальчиков и девочек на каждом этаже проектируются раздельные туалеты из расчёта: 1 унитаз на 20 девочек, 1 унитаз и 0,5 лоткового писсуар на 30 мальчиков, 1 умывальник на 30 девочек и мальчиков. Высоты этажей: Максимальная расчетная высота (от уровня земли до низа оконных проемов верхнего этажа) +12.100 Максимальная высота от уровня земли до низа оконных проемов первого этажа +1.300. Наибольшая основная строительная высота (от уровня земли до верха карниза основных обьектов) +16.110.
