Проект многофункционального комплекса
Технико-экономические характеристики объекта капитального строительства
Площадь участка (по градплану), га: 8,5057
Основной корпус с АБК
Площадь застройки, м2: 40260,0
Общая площадь здания, в том числе:, м2: 41742,35
основной корпус, м2: 38711,9
АБК, м2: 3030,45
Строительный объем, м3: 610960,0
Этажность, этаж: 1, 4
КПП 1
Площадь застройки, м2: 116,0
Общая площадь здания, м2: 110,56
Строительный объем, м3: 422,38
Этажность, этаж: 1
КПП 2
Площадь застройки, м2: 116,0
Общая площадь здания, м2: 110,56
Строительный объем, м3: 422,38
Этажность, этаж: 1
Гараж
Площадь застройки, м2: 376,0
Общая площадь здания, м2: 328,85
Строительный объем, м3: 2972,6
Этажность, этаж: 1
Котельная
Площадь застройки, м2: 60,0
Общая площадь здания, м2: 53,4
Строительный объем, м3: 200,0
Этажность, этаж: 1
Газохранилище подземное
Площадь застройки, м2: 960,0
Строительный объем, м3: 238,0
Локальные очистные сооружения бытовых стоков
Площадь застройки, м2: 82,0
Строительный объем, м3: 180,0
Локальные очистные сооружения дождевых стоков
Площадь застройки, м2: 125,0
Строительный объем, м3: 160,0
Резервуары запаса дождевой воды (2 шт.)
Площадь застройки, м2: 134,4 (67,2х2)
Строительный объем, м3: 987,0 (492х2)
БКТП
Площадь застройки, м2: 53,0
Строительный объем, м3: 191,0
Площадь застройки, м2: 22,5
Строительный объем, м3: 65,0
Сметная стоимость в базисном уровне цен 2001 г. (без НДС)
Всего:, тыс.руб.: 409075,61
СМР, тыс.руб.: 225282,41
Оборудование, тыс.руб.: 169267,18
Прочие затраты, тыс.руб.: 14526,02
в том числе:
ПИР, тыс.руб.: 4459,78
возвратные суммы, тыс.руб.: 953,64
Сметная стоимость в текущем уровне цен апрель 2013 г. (с НДС)
Всего:, тыс.руб.: 2673794,02
СМР, тыс.руб.: 1925230,37
Оборудование, тыс.руб.: 662
Архитектурные и объемно-планировочные решения

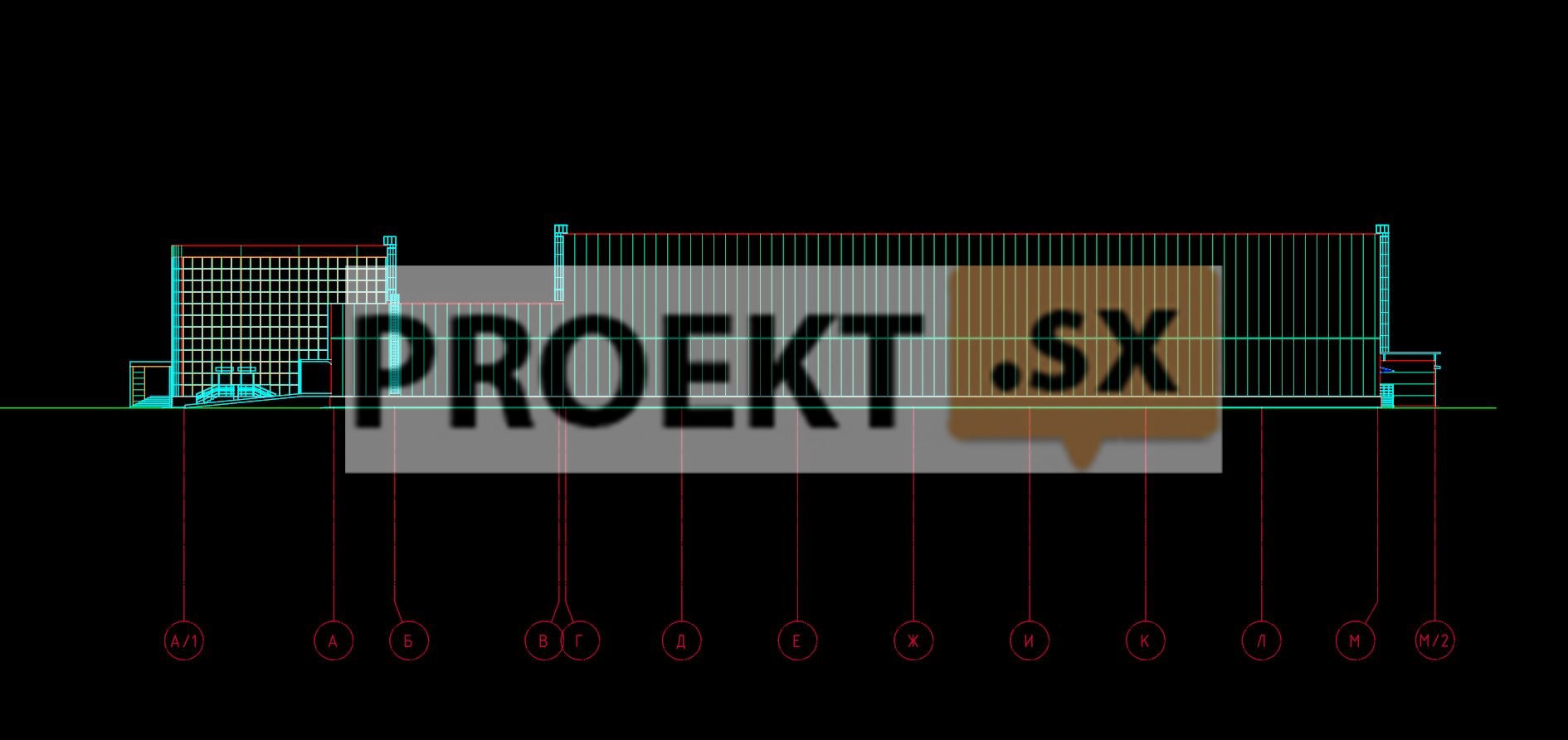

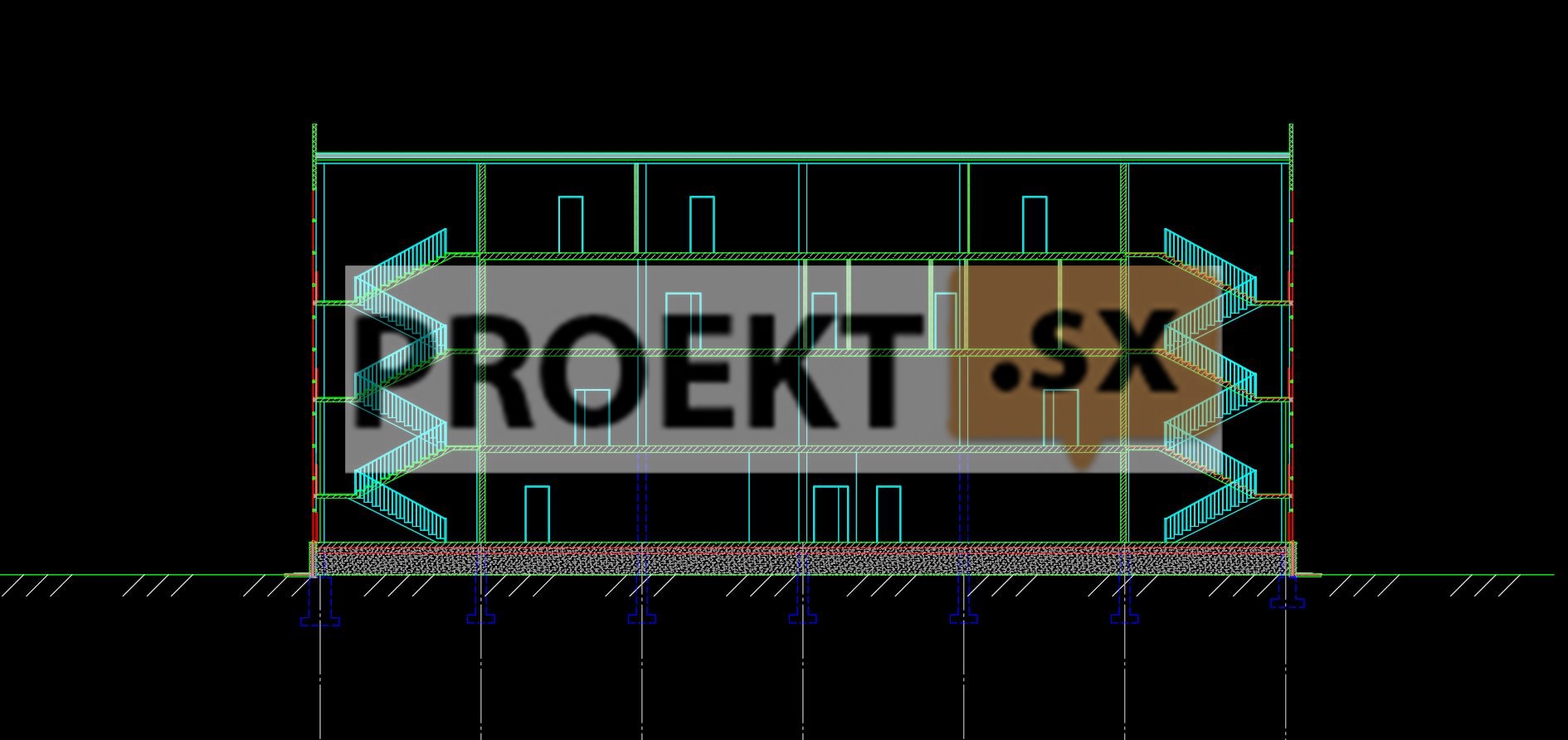

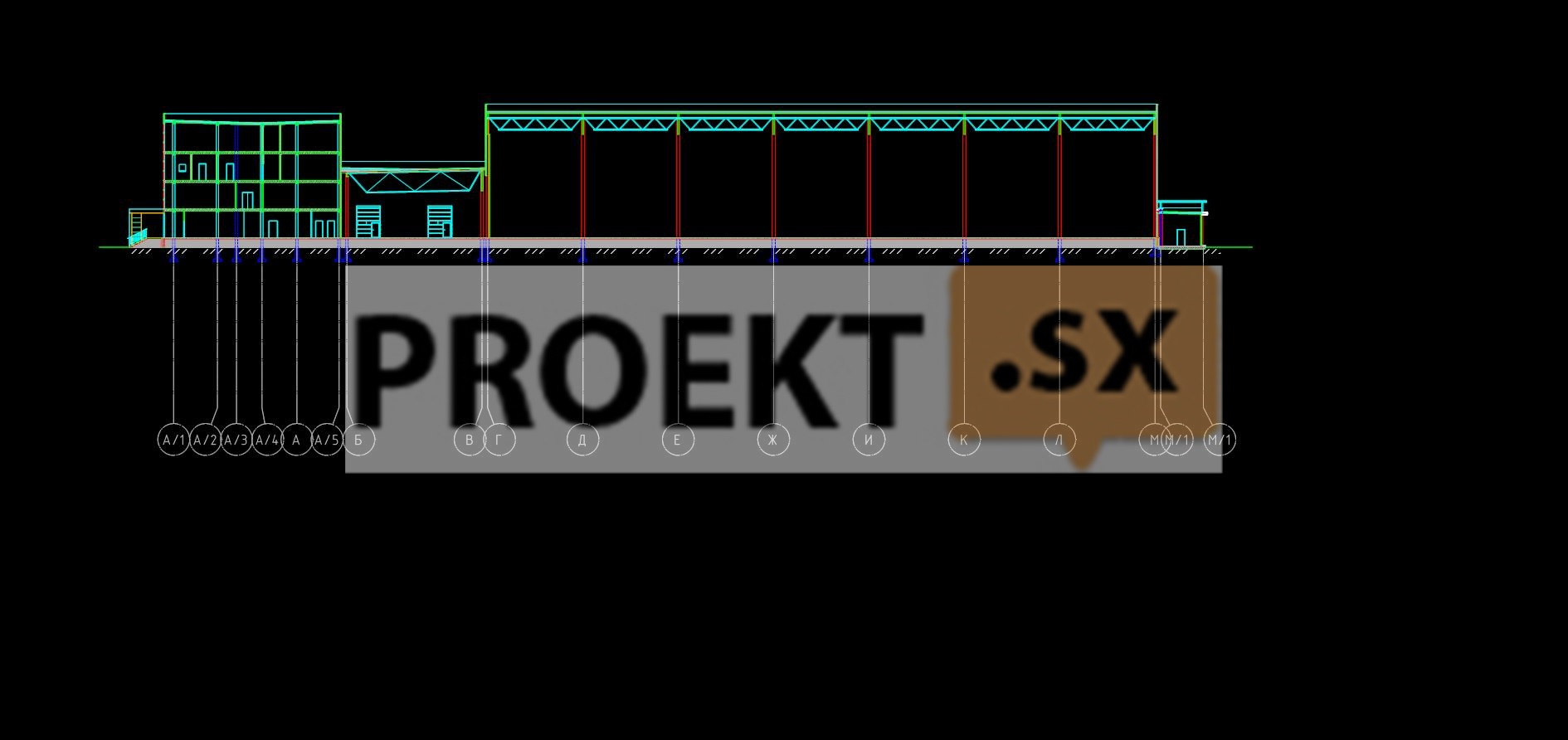

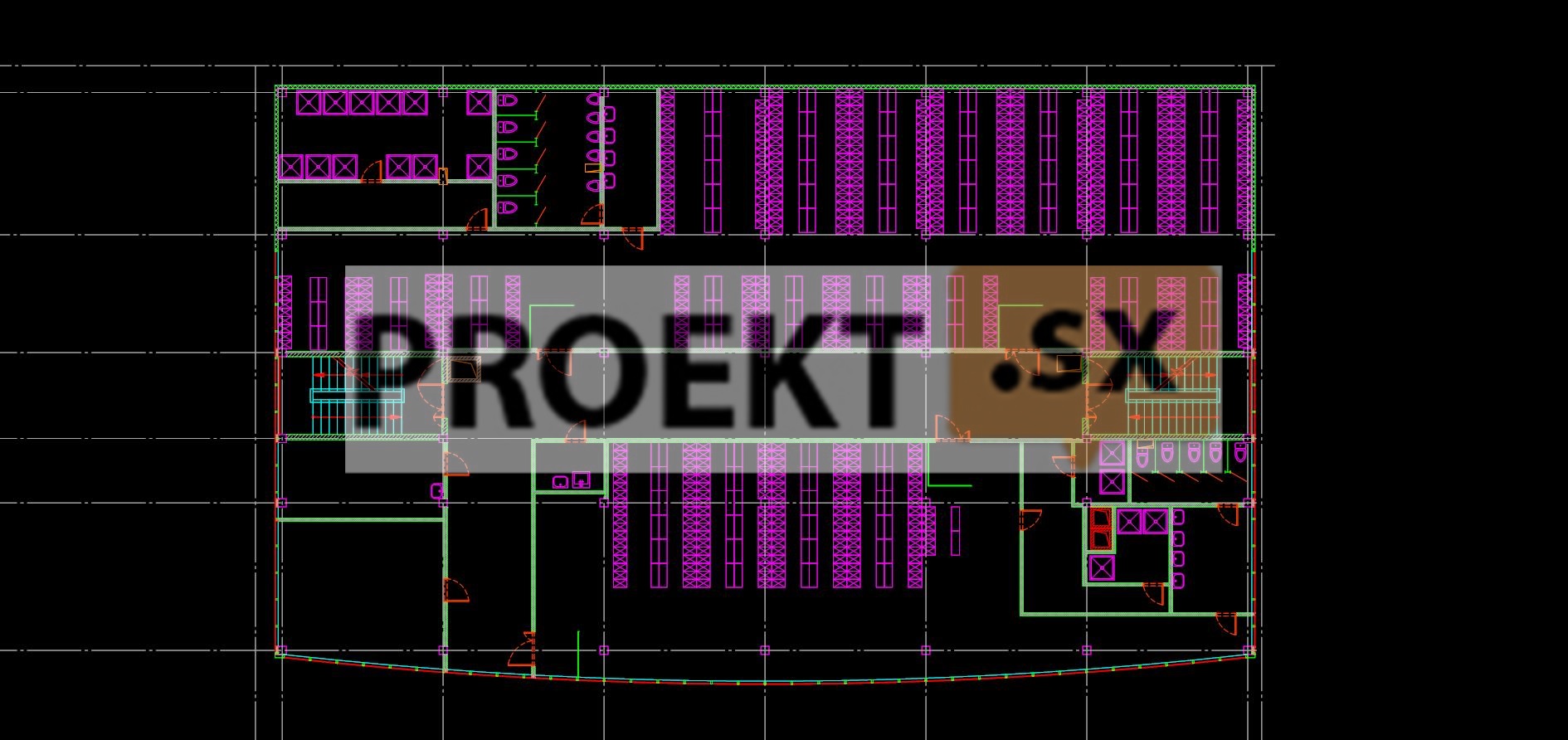

Запроектированный основной корпус с административно-бытовой частью (АБК) многофункционального комплекса оптовой торговли и хранения сельскохозяйственной продукции – здание с максимальными размерами в плане 355,0 х 129,44 м и высотой 18,0 м от планировочной отметки поверхности земли до верха парапета. За условную отметку 0,000 принята отметка чистого пола 1 этажа здания. В одноэтажном основном корпусе проектной документацией предусмотрено размещение: камер, предназначенных для хранения продукции в разных температурных режимах, АУПТ, моечных техники, зарядных АКБ и помещения обогрева. В одноэтажных пристройках к корпусу запроектированы помещения инженерного обеспечения здания и машинные отделения. АБК – четырехэтажная пристройка к основному корпусу, на этажах которой запроектировано: на первом этаже – помещения охраны, досмотровая, помещения водителей, выдачи терминалов и хранения номерных жилетов, касса, электрощитовая; на втором этаже – медпункт, кабинет ветврача и гардеробные уличной, домашней и спецодежды с душевыми и санузлами; на третьем этаже – столовая на 92 посадочных места, комнаты совещаний, административные помещения. на четвертом этаже – административные помещения, комната совещаний и венткамера. На всех этажах запроектированы санузлы и помещения уборочного инвентаря. КПП – одноэтажное здание с размерами в плане 12,0 х 9,0 м и высотой 3,75 м от планировочной отметки поверхности земли до верха парапета. В здании предусмотрено размещение вестибюля, бюро пропусков, помещения охраны и санузлов. Гараж – одноэтажное здание с размерами в плане 36,0 х 9,0 м и высотой 7,65 м от планировочной отметки поверхности земли до верха парапета. В здании запроектированы помещения хранения техники, комнаты отдыха, помещений мастеров и коллекторная. Котельная - одноэтажное здание с размерами в плане 9,0 х 5,6 м и высотой 4,27 м от планировочной отметки поверхности земли до верха парапета. Локальные очистные сооружения бытовых стоков – двухэтажное здание с размерами в плане 6,0 х 6,0 м и высотой 5,984 м от планировочной отметки земли до верха покрытия. В здании запроектировано: на первом этаже - коллекторная, на втором этаже – помещение очистки сточных вод. Внутренняя отделка помещений запроектированных зданий предусмотрена в соответствии с их функциональным и технологическим назначением из материалов, имеющих гигиенические сертификаты. Покрытие основного корпуса, административно-бытовой части - плоское, с внутренним водостоком. Покрытие зданий КПП, гаража, котельной и локальных очистных сооружений бытовых стоков – плоское, с наружным неорганизованным водостоком, кровля зданий КПП и гаража - из рулонных материалов, котельной и здания локальных очистных сооружений бытовых стоков – из кровельных сэндвич-панелей. Наружная отделка всех запроектированных зданий - заводская окраска сэндвич-панелей, отделка цоколя пристроек к основному корпусу и здания гаража – клинкерная плитка, здания КПП и локальных очистных сооружений бытовых стоков - штукатурка по сетке, котельной – профлист. В проектной документации предусмотрены мероприятия по обеспечению возможности посещения административно-бытовой пристройки маломобильными группами населения в соответствии со СНиП 35-01-2001
Конструктивные и объемно-планировочные решения
Основной корпус с АБК. Уровень ответственности здания – II. Основной корпус разделен температурно-деформационными швами на 4 блока и отделен температурным швом от АБК. Здание запроектировано по связевой конструктивной схеме. Колонны - сборные железобетонные 400х400 и 600х400 из бетона В30. Основной шаг колонн 24х12 м. Наружные стены - сэндвич-панели толщиной 120 мм, установленные на цокольные трехслойные железобетонные панели толщиной 250 мм, с утеплителем. Бетон класса В20, W6, F75. Внутренние стены и перегородки запроектированы из пенобетона толщиной 200 мм и из гипсокартонных листов по металлокаркасу толщиной 120 мм. Пенобетон D600, B3,5. В АБК колонны - квадратная труба 300х7 (ГОСТ 30245-2003) из стали С255. Шаг колонн - переменный. Перекрытия АБК - монолитная железобетонная плита по профилированному листу Н114-750-0,9. Общая толщина плиты перекрытия 170 мм. Бетон класса В25. Перекрытия опираются на металлические балки из двутавра № 30Б1 и 40Б1 по СТО АСЧМ 20-93. Покрытие – стропильные и подстропильные фермы из гнутосварных профилей (в АБК балки), по которым уложен профилированный лист Н114-750-0,8÷Н114-750-1 и гидроизоляционный ковер. Пространственная жёсткость и устойчивость здания в пределах каждого температурного блока обеспечивается совместной работой колонн, вертикальных и горизонтальных металлических связей. Расчёт несущих конструкций выполнен на ПВК «ING+». Фундаменты запроектированы свайными. Сваи – забивные, сечением 350х350 и длиной 16 м (по серии 1.011.1-10 вып.1). Ростверки - монолитные железобетонные отдельностоящие. Ростверки запроектированы из бетона класса В30, W6, F150. Под ростверками предусмотрена бетонная подготовка толщиной 100 мм. Относительная отметка 0,000 соответствует абсолютной отметке 16.10. Лестницы – сборные железобетонные марш-площадки. В соответствии с отчётом об инженерно-геологических изысканиях основанием свай будут служить суглинки легкие пылеватые мягкопластичные с Е=90 кгс/см²; IL=0,57; с=0,13 кгс/см²; φ=14º и суглинки легкие пылеватые полутвердые с Е=140 кгс/см²; IL=0,13; с=0,33 кгс/см²; φ=20º. Расчетная нагрузка на сваю - не ниже 68 тс - определена по данным статического зондирования. Усилия в сваях, по данным статического расчета, не превышают 59 тс. Максимальный уровень грунтовых вод - вблизи дневной поверхности. Грунтовые воды неагрессивны к бетону нормальной проницаемости. В целях защиты бетона подземных конструкций марка бетона по водонепроницаемости принята W6.
Гараж. Уровень ответственности зданий – II. Здания запроектированы по каркасной конструктивной схеме. Колонны каркаса запроектированы из колонного двутавра 20К1 по СТО АСЧМ 20-93. Покрытие - профилированный лист (с утеплением и гидроизоляционным ковром) по металлическим балкам каркаса из двутавра 30Ш2 и прогоны из двутавра 25Б1 по СТО АСЧМ 20-93. Пространственная жесткость и устойчивость здания обеспечивается за счет совместной работы защемленных колонн и горизонтальных связей диска покрытия. Наружные стены - навесные типа «сэндвич» толщиной 120 мм. Внутренние стены и перегородки запроектированы из пенобетона толщиной 200 мм и из гипсокартона по металлокаркасу толщиной 120 мм. Пенобетон D600, B3,5. Фундаменты – ленточные, из монолитного железобетона, толщиной 400 мм. Бетон В20, W6, F200. Под фундаментом предусмотрена песчаная подготовка толщиной 300 мм. Относительная отметка 0,000 соответствует абсолютной отметке 14.60. Расчёт несущих конструкций выполнен на ПВК «ING+». В соответствии с отчётом об инженерно-геологических изысканиях основанием фундаментов будут служить суглинки легкие пылеватые тугопластичные с Е=110 кгс/см²; с=0,14 кгс/см²; φ=19º. Расчётное сопротивление грунта в основании фундаментной плиты R=2,78 кг/см2. Давление под подошвой р=1,13 кг/см2. В целях защиты бетона подземных конструкций марка бетона по водонепроницаемости принята W6. Расчётная ожидаемая осадка S=0,04 см.
Котельная. Котельная запроектирована из легкосборных металлических конструкций с обшивкой «сэндвич»-панелями. Колонны запроектированы из замкнутого гнутого профиля 160х5 мм и др. (связи из гнутосварной трубы 80х4) по ГОСТ 30245-2003. Максимальный шаг колонн 5,6х6 м. Сталь С245. Балки покрытия запроектированы из двутавров 30Б1. Сталь С245. Наружные стены - навесные «сэндвич»-панели толщиной 100 мм. Покрытие выполнено из «сэндвич»-панелей толщиной 100 мм по прогонам (швеллер 20) и балкам покрытия. Пространственная жёсткость и устойчивость зданий обеспечивается вертикальными и горизонтальными связями. Дымовая труба (2 газоотводящих ствола наружным диаметром 400 мм) высотой ~12 м закреплены на пространственной металлоконструкции, установленной на собственный фундамент. Металлоконструкции дымовых труб выполнены из стоек (труба диаметром 159х5), объединенных решеткой из трубы 89х4. Фундаменты приняты в виде монолитной железобетонной плиты толщиной 300 мм, бетон B25,W6, F100. Под фундаментом предусмотрена бетонная подготовка толщиной 100 мм по песчаной подушке толщиной 200 мм. Фундамент дымовой трубы – столбчатый, из монолитного железобетона, бетон B15,W6, F150. Под фундаментом предусмотрена бетонная подготовка толщиной 100 мм. Относительная отметка 0,000 соответствует абсолютной отметке 15.20. Расчёт несущих конструкций выполнен на ПВК «ING+». В соответствии с отчётом об инженерно-геологических изысканиях основанием фундаментов будут служить суглинки легкие пылеватые тугопластичные с Е=110 кгс/см²; с=0,19 кгс/см²; φ=21º и супеси с прослоями песка пластичные с Е=130 кгс/см²; с=0,14 кгс/см²; φ=25º. Расчетное сопротивления грунта основания R=2,76 кг/см2. Давление на грунт основания не более р=0,36 кг/см2. В целях защиты бетона подземных конструкций марка бетона по водонепроницаемости принята W6, обмазка боковых поверхностей горячим битумом за два раза.
ДЭС - дизельная электростанция. Дизельная электростанция – изделие заводского изготовления, имеющее сертификат соответствия. Дизельная электростанция устанавливается на фундаментную плиту из монолитного железобетона толщиной 450 мм по песчаной подушке толщиной 1300 мм. Бетона класса В25, W6 , F200. Относительная отметка верха фундаментной плиты (0.000) соответствует абсолютной отметке 15.25. В соответствии с отчётом об инженерно-геологических изысканиях основанием песчаной подушки будут служить супеси с прослоями песка пластичные с Е=130 кгс/см²; с=0,14 кгс/см²; φ=25º. Расчетное сопротивления грунта основания R=2,21 кг/см2. Давление на грунт основания не более р=0,12 кг/см2. Ожидаемая осадка ~ 0,05 см. В целях защиты бетона подземных конструкций марка бетона по водонепроницаемости принята W6.
КПП 1 и КПП 2. Уровень ответственности зданий – II. Здания запроектированы по каркасной конструктивной схеме. Колонны каркаса запроектированы из гнутосварной трубы 140х4 мм (и др.). Покрытие - профилированный лист (с утеплением и гидроизоляционным ковром) по металлическим балкам каркаса и прогонам из двутавра 25Б1 по СТО АСЧМ 20-93.
