Архитектурные и объемно-планировочные решения

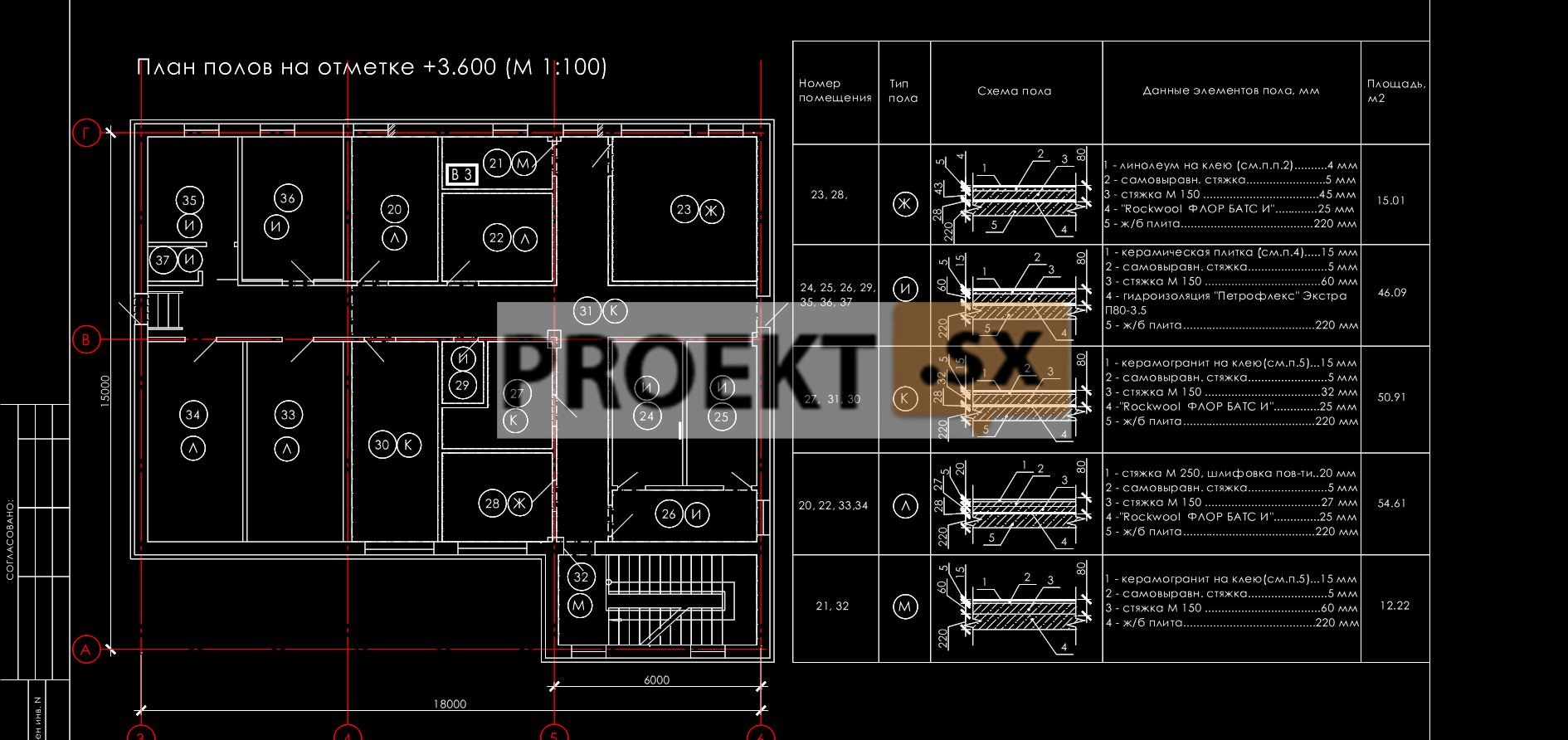

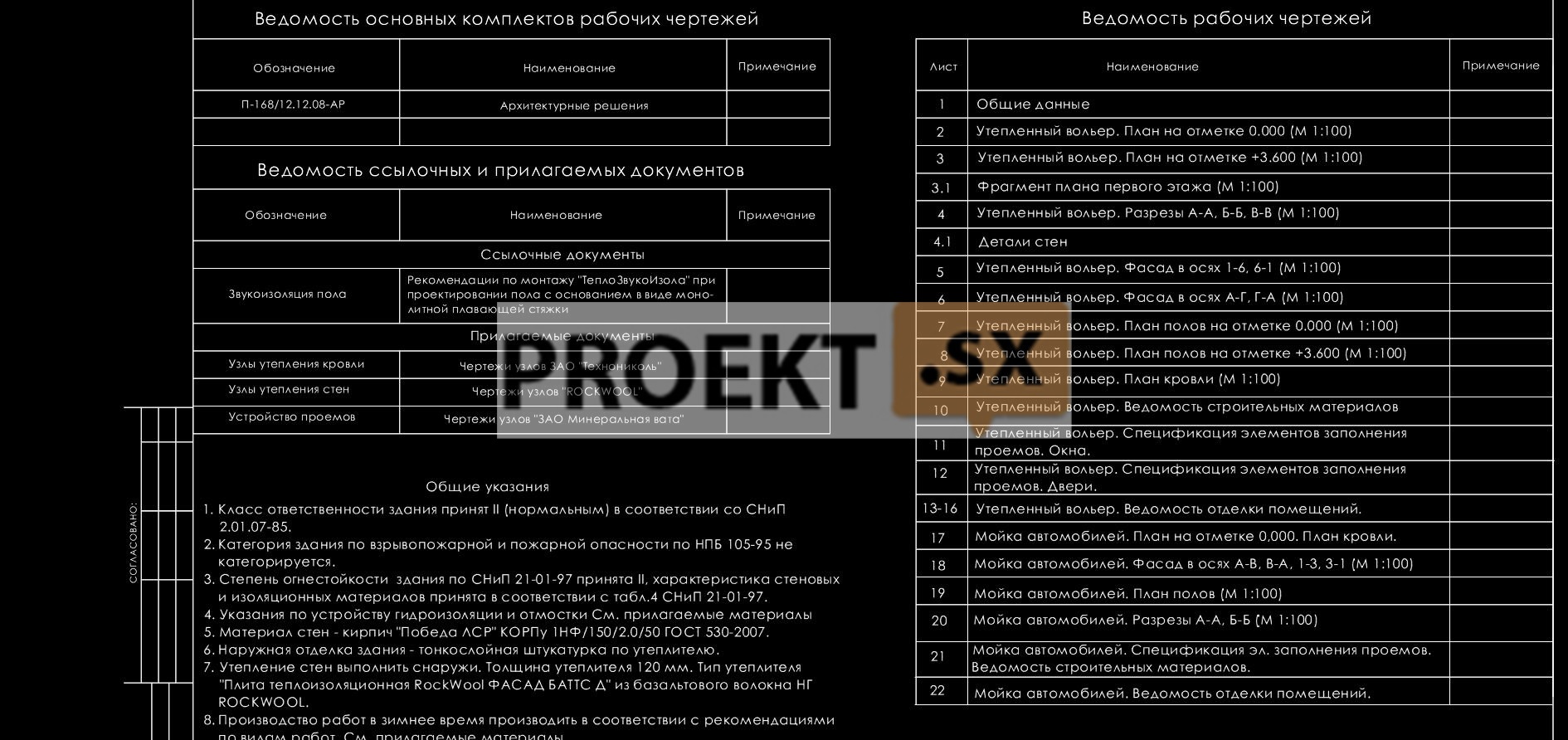

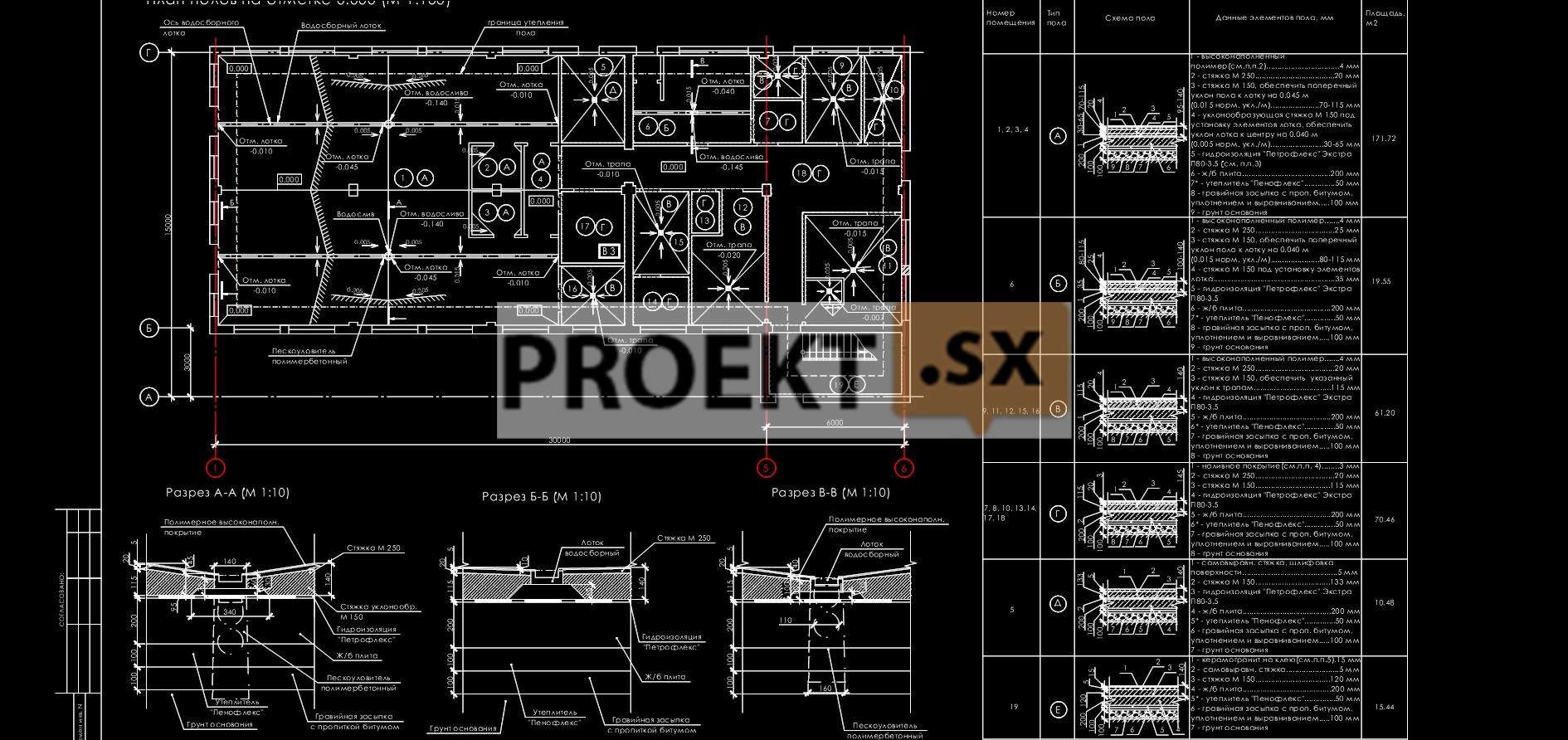

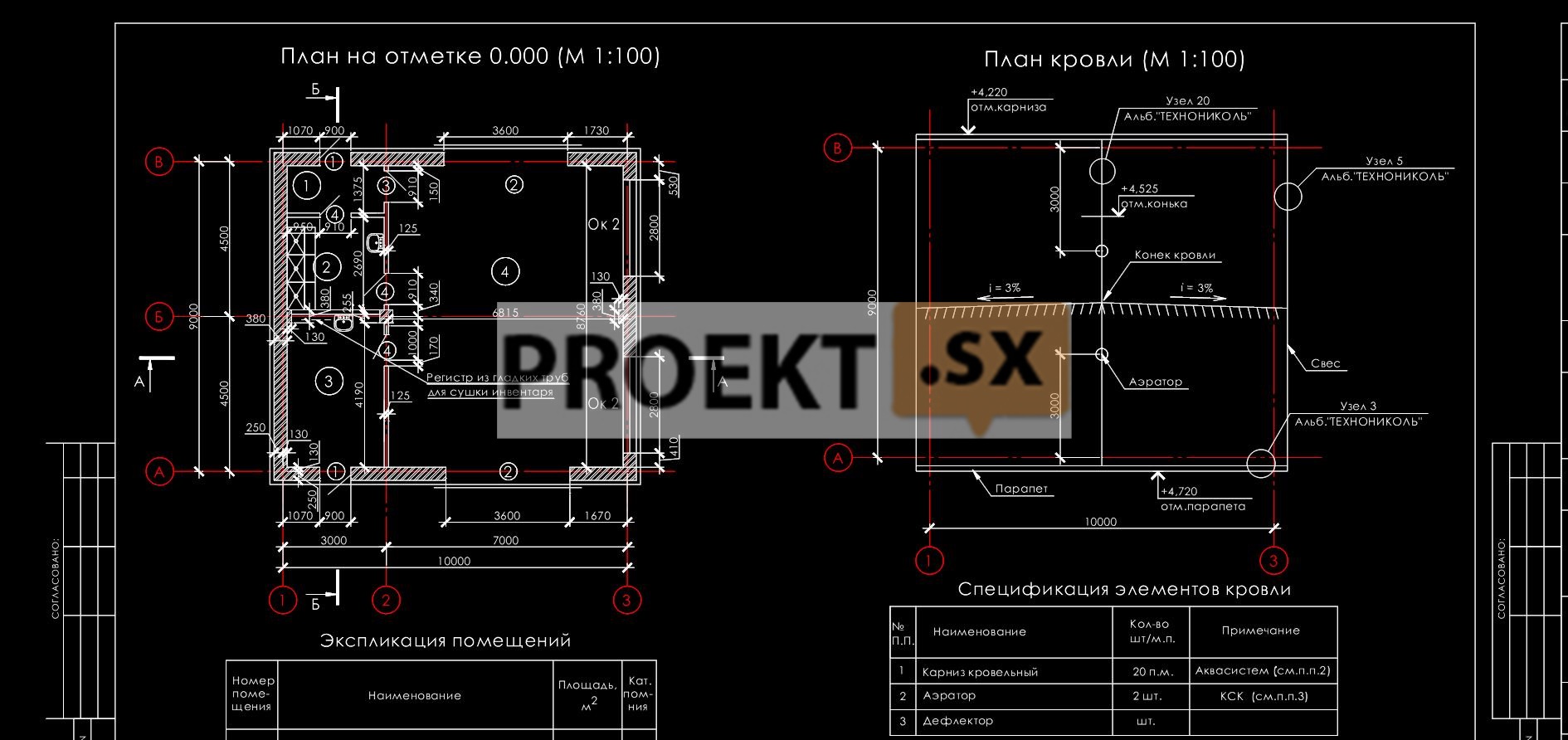

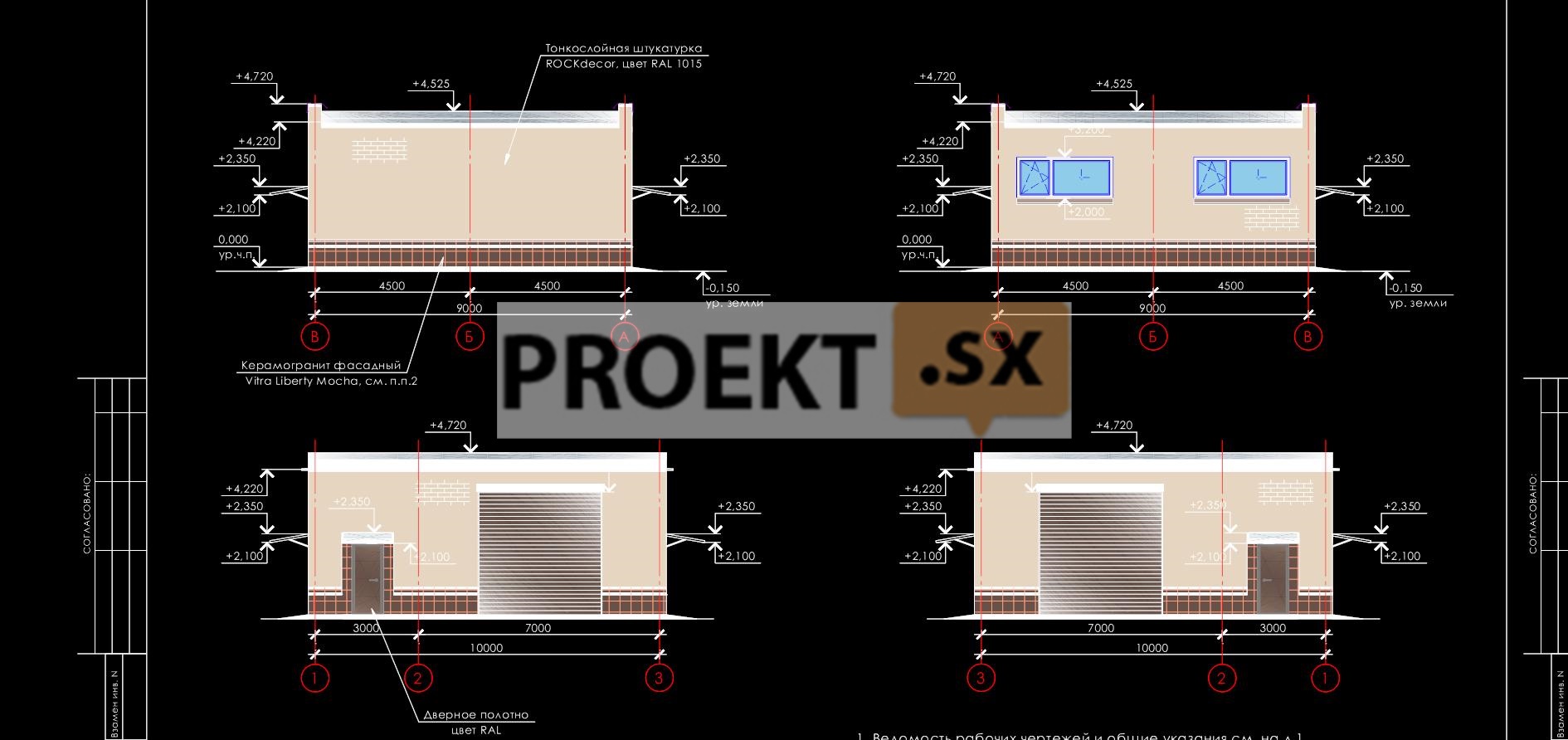

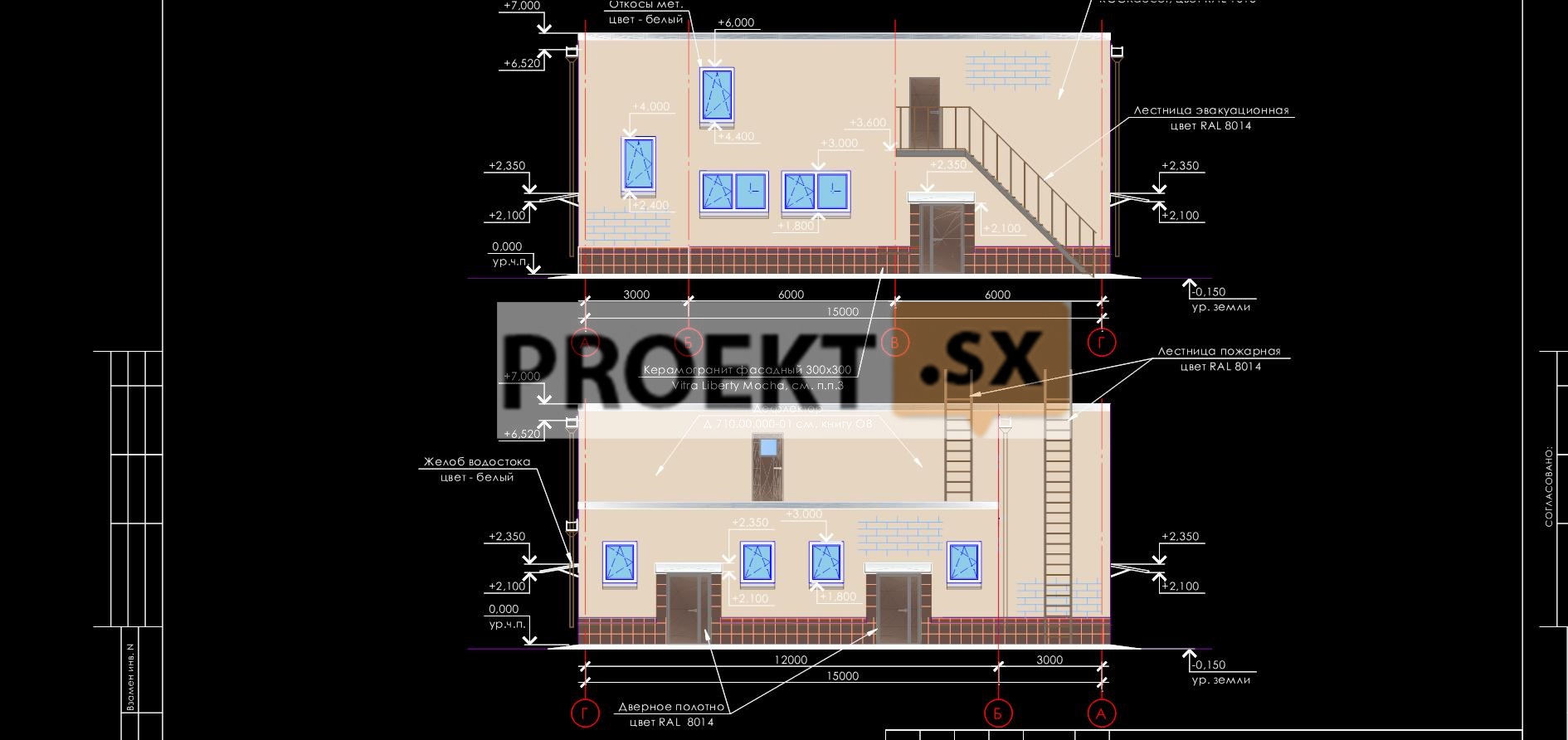

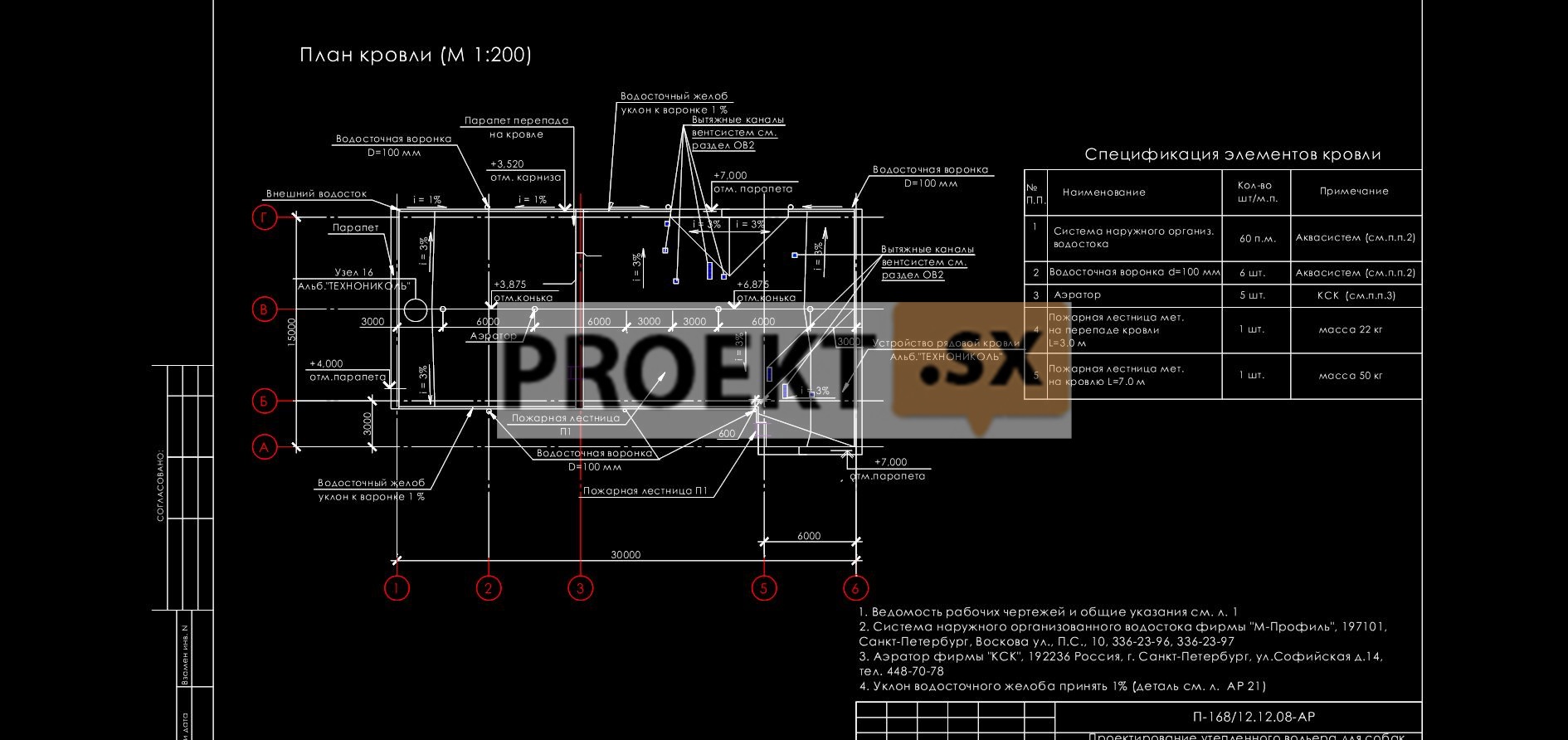

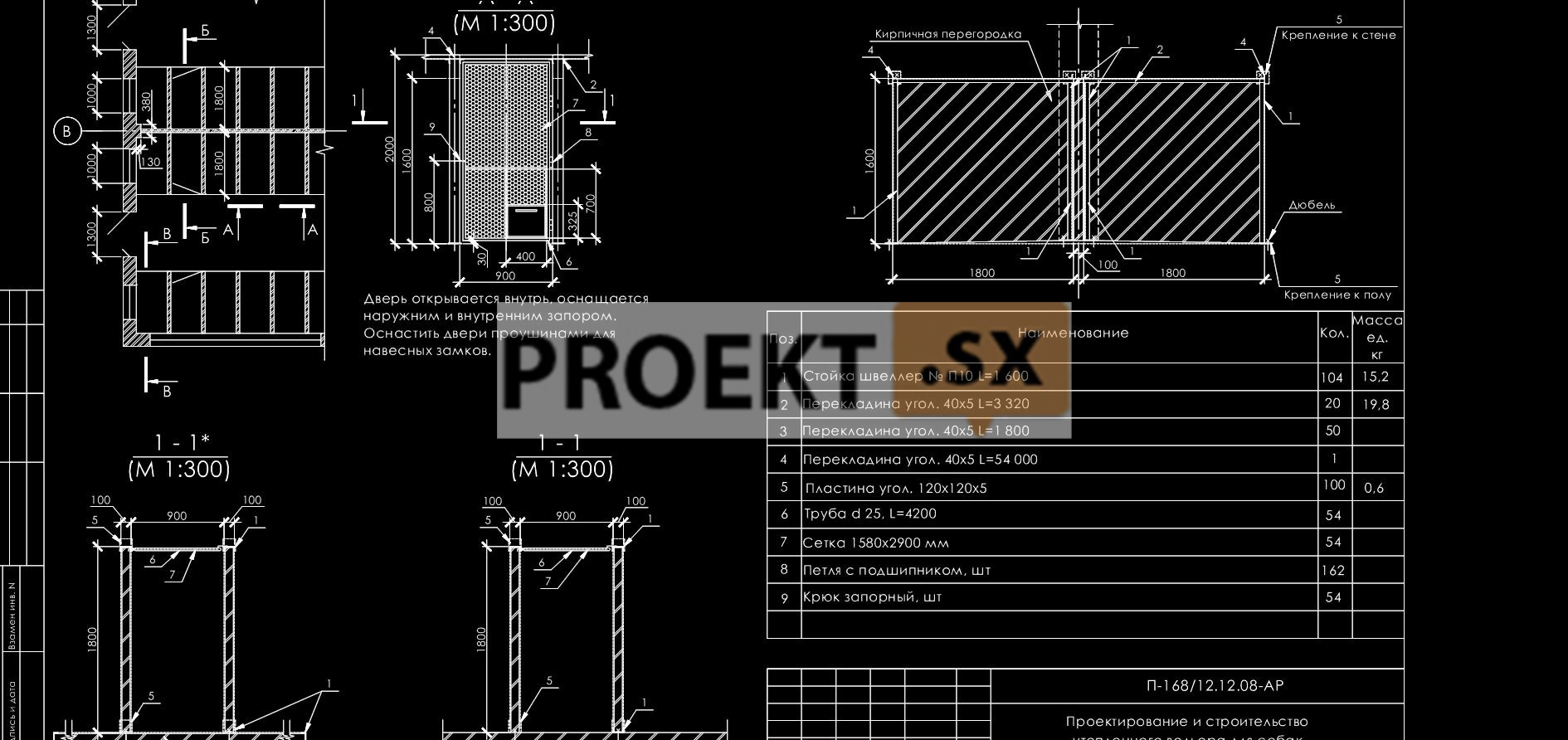

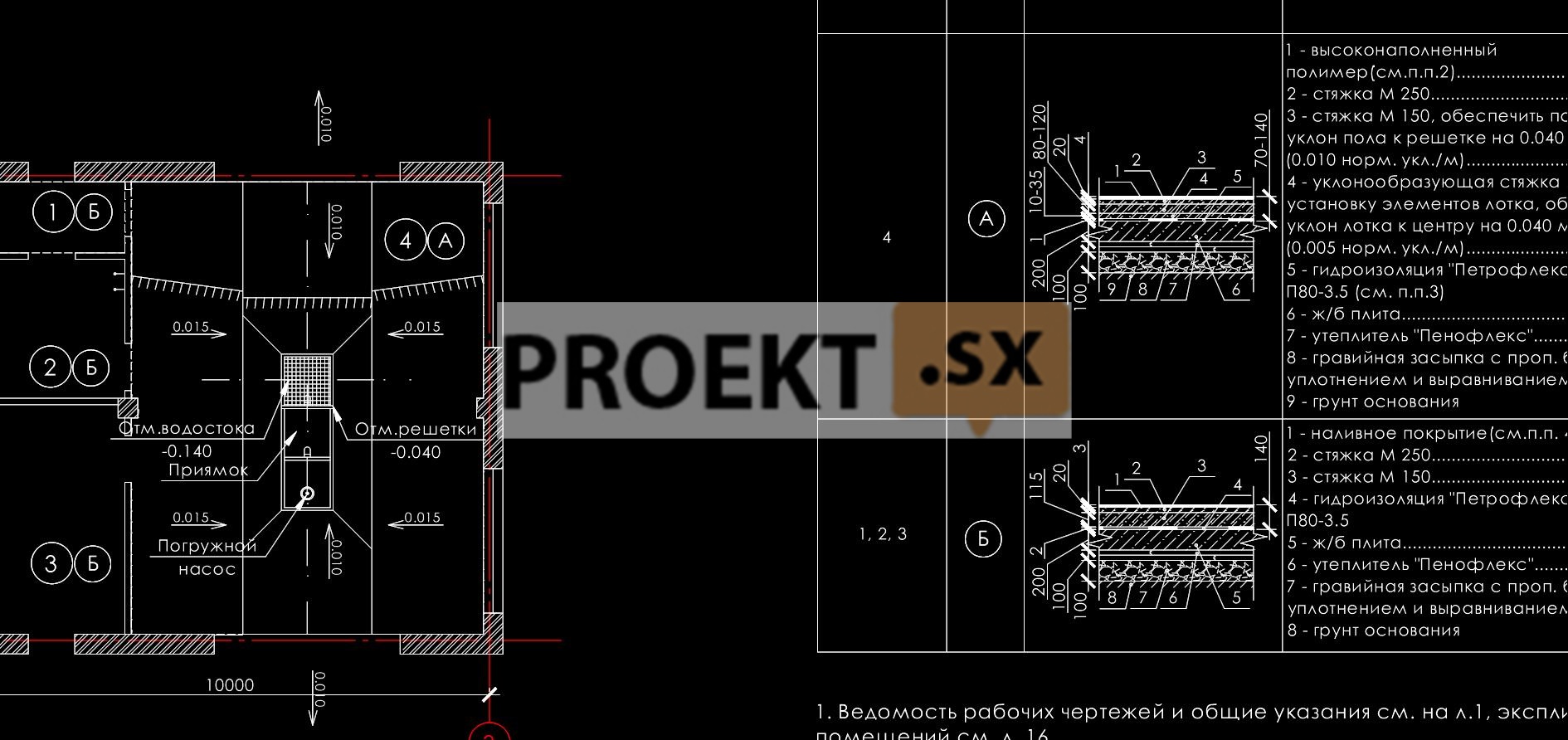

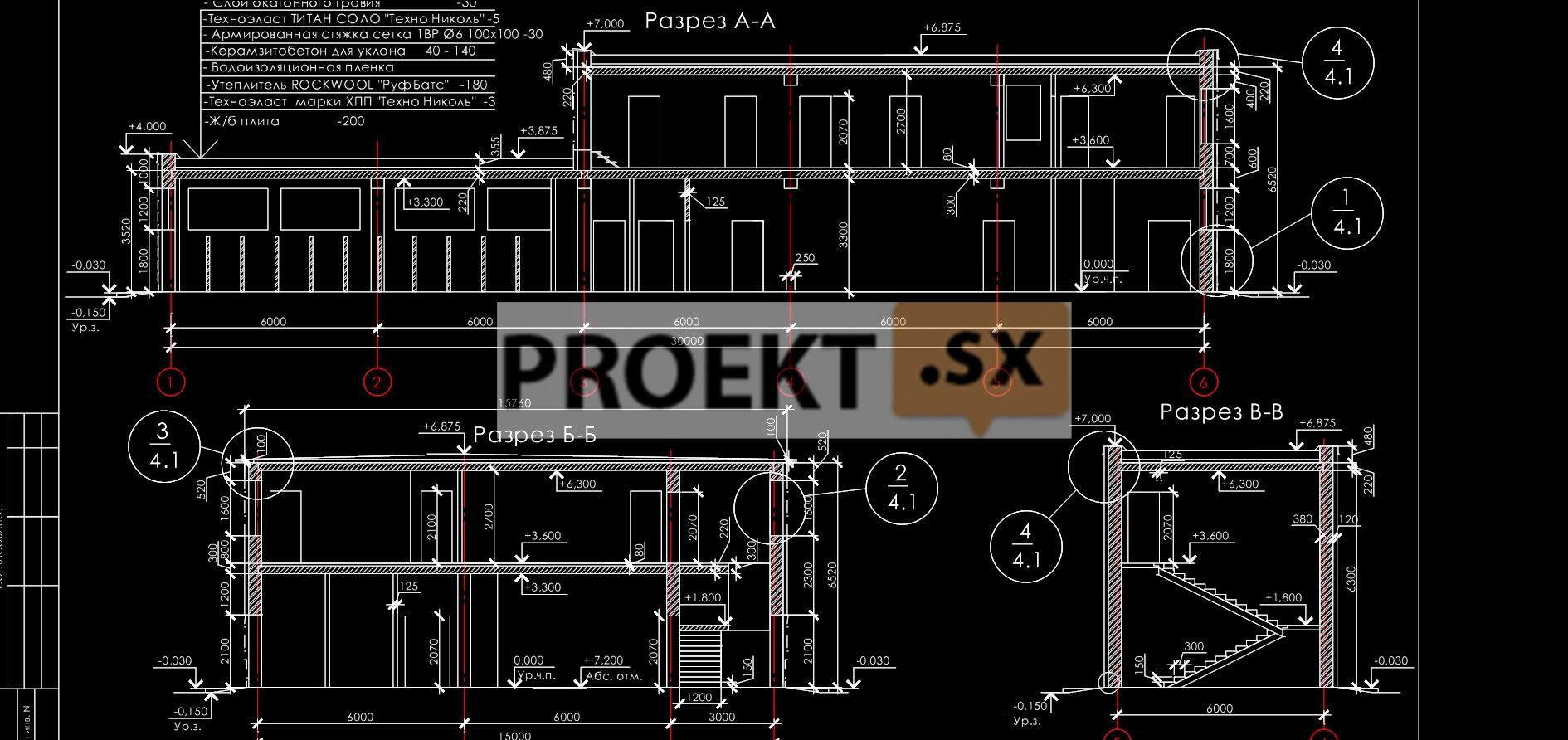

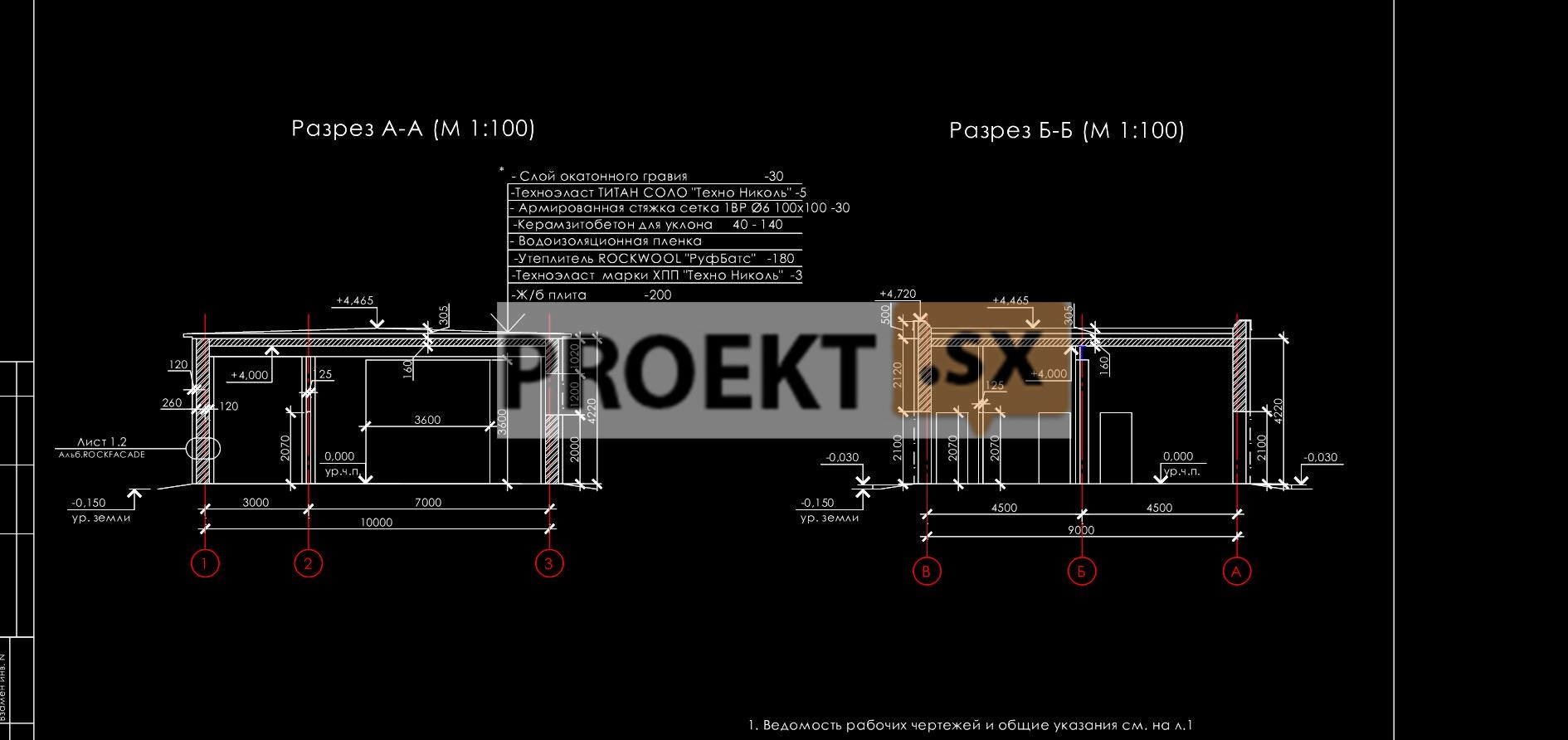

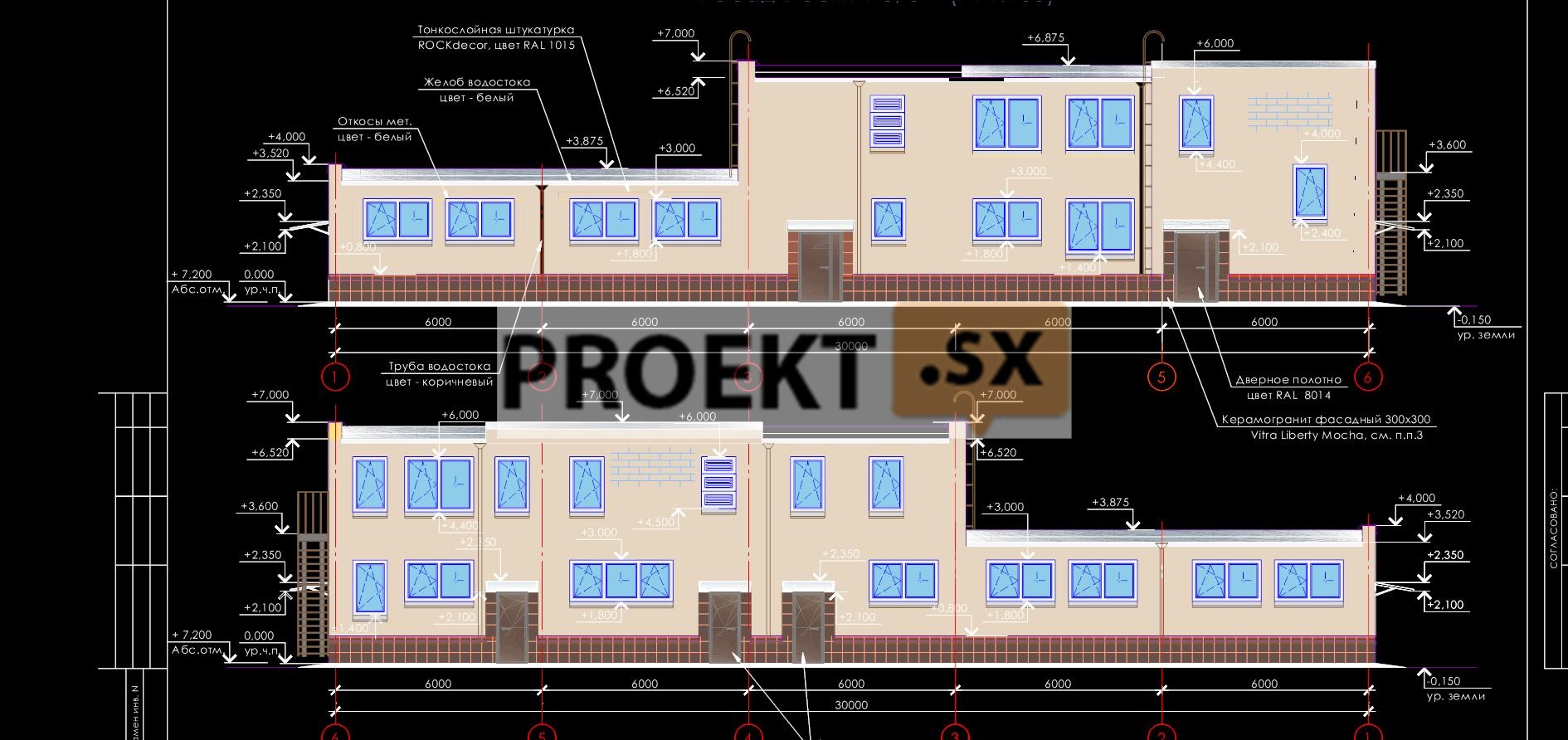

Запроектированный объект – утепленный вольер для собак - состоит из двух зданий: здания утепленного вольера для собак и здания мойки автомобилей на 1 пост. Здание утепленного вольера для собак - отдельно стоящее одно-двухэтажное без подвала прямоугольное в плане с выступающим объемом лестничной клетки, общими размерами в крайних осях 30,00 Х 15,00 м. Максимальная высота здания от уровня земли до парапета составляет 7,15 м. За относительную отметку 0,000 принят уровень чистого пола первого этажа, соответствующий абсолютной отметке 7.20. На первом этаже высотой 3,60 м запроектированы административно-бытовые помещения, помещения для содержания и обслуживания животных, помещения для размещения инженерного оборудования. На втором этаже, занимающим часть здания в осях 3-6 и имеющем высоту 2,70 м от пола до потолка, запроектированы административно-бытовые помещения, помещения для размещения инженерного оборудования. Для вертикальной связи между этажами предусмотрена лестничная клетка Л1 и наружная лестница третьего типа. Покрытие плоское, совмещенное, с организованным наружным водостоком. Кровля – из рулонных материалов. Внутренние перегородки – из гипсокартонных листов по металлическому каркасу с заполнением минераловатной плитой, в помещениях с влажным режимом – из влагостойких гипсокартонных листов. Заполнение оконных проемов – оконные блоки с двухкамерными стеклопакетами. Внутренняя отделка помещений – в соответствии с их функциональным назначением. Отделка фасадов здания: цоколь – керамогранитная фасадная плитка; надземные этажи – тонкослойная штукатурка по фасадным минераловатным  плитам, окрашенная фасадными красками. Здание мойки автомобилей на 1 пост - отдельно стоящее, одноэтажное без подвала прямоугольное в плане общими размерами в крайних осях 10,00 х 9,00 м. Максимальная высота здания от уровня земли до парапета составляет 4,87 м. За относительную отметку 0,000 принят уровень чистого пола первого этажа. В здании запроектированы служебно-бытовые помещение для мойки автомобилей на 1 пост. Покрытие - плоское, совмещенное, с неорганизованным наружным водостоком. Кровля – из рулонных материалов. Внутренние перегородки – из влагостойких гипсокартонных листов по металлическому каркасу с заполнением минераловатной плитой. Заполнение оконных проемов – оконные блоки с двухкамерными стеклопакетами. Внутренняя отделка помещений – в соответствии с их функциональным назначением. Отделка фасадов здания: цоколь – керамогранитная фасадная плитка; надземные этажи – тонкослойная штукатурка по фасадным минераловатным плитам, окрашенная фасадными красками.

Конструктивные и объемно-планировочные решения

Уровень ответственности сооружения – II (нормальный). Конструктивные схемы зданий вольера и мойки автомобилей – неполный каркас. Здания запроектированы без подвалов. Внутренние колонны каркаса запроектированы сечением 380х510 мм из полнотелого кирпича марки М250 на цементно-песчаном растворе марки М150. Шаг колонн 6,0 м. Внутренние несущие стены каркаса – кирпичные толщиной 380 мм из кирпича марки М150 на цементно-песчаном растворе марки М150. Несущие конструкции каркаса армируются кладочной сеткой через 4 ряда кладки. Ригели каркаса вольера приняты сборными железобетонными длиной 6,1 м сечением 40х40 см по серии 1.125КЛ-3 из бетона класса В25. Ригели каркаса мойки приняты из металлических двутавров по ГОСТ 26020-83 из стали С235. Наружные ограждающие стены – несущие кирпичные толщиной 380 мм, из кирпича марки М150 на цементно-песчаном растворе М150 с пилястрами для опирания ригелей каркаса сечением 380х510 мм. Перекрытие здания вольера и покрытие запроектированы из сборных железобетонных плит по серии 1.141.1 КЛ-3 из бетона класса В25. Сборные железобетонные плиты опираются на ригели и несущие кирпичные стены. Жесткость дисков перекрытия и покрытия обеспечивается анкерами, которые привариваются к закладным плит и заделкой швов между плитами. Покрытие здания мойки запроектировано монолитными железобетонными толщиной 120 мм, бетон класса В25. Пространственная неизменяемость и устойчивость зданий обеспечивается совместной работой колонн каркаса, поперечных несущих стен и дисков перекрытий и покрытия. Лестница в здании вольера запроектирована из сборных железобетонных ступеней по металлическим косоурам из прокатных швеллеров по ГОСТ 8240-97. Пространственный расчет здания вольера выполнен в программном комплексе SCAD версия 11.5.1. Максимальное горизонтальное перемещение верха здания 1,03 мм, максимальная осадка свайного фундамента – 6,5 мм, что не превышает предельно допустимых значений. Требуемая огнестойкость железобетонных несущих конструкций обеспечивается увеличенными защитными слоями бетона для рабочей арматуры конструкций. Фундаменты разработаны свайными. Запроектированы буронабивные сваи диаметром 300 мм, длиной 17,6 м. Материал свай – бетон В20, W10, F300. Расчетная нагрузка на сваю принята 27,7 т, что подтверждается данными статического зондирования грунтов. Сопряжение свай с ростверком – жесткое. Ростверк – монолитный железобетонный ленточный высотой 500 мм из бетона класса В20, W10, F300. Ростверк устраивается по гравийной подготовке толщиной 100 мм с проливкой битумом по песчаной подушке. Проектом предусмотрено проведение контрольных испытаний свай до массового устройства свайного поля. Относительная отметка 0.000 соответствует абсолютной отметке 7.20. В соответствии с отчетом об инженерно-геологических изысканиях, основанием свайного фундамента служит грунт ИГЭ-8 – супеси пылеватые серые с гравием и галькой, который обладает следующими характеристиками: Il=0,34; е=0,561; сn=0,15 кг/см2; n=15о; Е=120 кг/см2.

Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия

Источником питания является система централизованного электроснаб-жения (СЦЭ), класс напряжения 0,4 кВ от новой ТП 6/0,4 кВ (взамен ТП 3436) по двум кабельным линиям типа АПвБбШп 4х120 мм² , протяженностью 250 м. Точка присоединения - РУНН 0,4 кВ в ТП. Согласно ТУ СЦЭ обеспечивает электроприёмники по второй категории надёжности, расчётная мощность электроприёмников всех категорий вольера для собак в нормальном режиме составляет 58 кВ∙А. Расчётная мощность систем безопасности 3,8 кВ∙А (по первой категории надёжности) обеспечивается от источника, не зависимого от источника нормального режима. Электроприёмники второй и третьей категории распределены по двум секциям ГРЩ, электроприёмники систем безопасности присоединяются к третьей секции ГРЩ и в нормальном режиме все электроприёмники получают питание от СЦЭ. В аварийном режиме при отключении одного ввода все электроприёмники переключаются на питание от одного ввода, при отключении обоих вводов (в послеаварийном режиме) электроприёмники систем безопасности переключаются на источник, не зависимый от питания нормального режима. Средства учёта устанавливаются в ГРЩ. Устройство распределительных и групповых сетей предусмотрено по нормативам, защитные аппараты устанавливаются на ГРЩ и местных щитках, аппараты управления освещением и розетки для переносных электроприёмников – на стенах. Система заземления открытых проводящих частей электрооборудования - с помощью проводников РЕ в системы ТN-S (раздельная). Система уравнивания и выравнивание потенциалов соответствуют нормативам. Принятые схемно-конструктивные решения запроектированной электроустановки обеспечивают электробезопасность некатегорированного и эксплуатационного персонала, а также животных (твёрдая изоляция, отключение нестационарных процессов, отсутствие напряжения прикосновения и др.). Молниезащита здания предусмотрена путём укладки молниеприёмной металлической решётки на кровле здания и спусков присоединения её к заземлителю. Водоснабжение и водоотведение объекта - в соответствии с условиями подключения. Водоснабжение (ХВС) потребителей объекта предусмотрено по двум водопроводным вводам диаметром 63 мм (один - в здание мойки автомобилей и второй - в утепленный вольер), от коммунальной сети водопровода диаметром 325 мм по Глухоозерскому шоссе. Для прокладки водопроводных вводов выбраны полиэтиленовые трубы по ГОСТ 18599-2001. На запроектированных вводах предусмотрена установка водомерных узлов по чертежам ЦИРВ 02А.00.00.00 (листы альбома 16, 17) без обводной линии. Гарантированный напор в точке присоединения – 28 метров водяного столба. Расход холодной воды – 5,67 м³/сут, в том числе: 2,94 м³/сут - на хозяйственно-питьевые, производственные нужды здания вольера, 0,51 м³/сут - на хозяйственно-питьевые, производственные нужды здания мойки автомобилей, 2,22 м³/сут - на полив территории. Для объекта запроектированы две системы хозяйственно-питьевого водопровода. Потребный напор для систем хозяйственно-питьевого водопровода: – 15,65 метров водяного столба (здание вольера), – 8,71 метра водяного столба (здание мойки автомобилей). Схема систем хозяйственно-питьевого водопровода – тупиковая. Для устройства систем хозяйственно-питьевого водопровода выбраны полипропиленовые трубы. Для полива территории по периметру зданий устанавливаются поливочные краны диаметром 25 мм. Наружное пожаротушение предусмотрено от пожарного гидранта, устанавливаемого на коммунальной сети водопровода диаметром 325 мм по Глухоозерскому шоссе. Расход воды на наружное пожаротушение – 10 л/с. Приготовление горячей воды - в ИТП. Системы ГВС – открытые, водоразбор из тепловой сети с циркуляцией по магистрали. Расчетный расход горячей воды – 1,94 м³/сут., в том числе: - 1,87 м³/сут на хозяйственно-питьевые нужды здания вольера, - 0,07 м³/сут на хозяйственно-питьевые нужды здания мойки автомобилей. Температура горячей воды у потребителей – 65°С. Для устройства систем горячего водопровода выбраны полипропиленовые трубы. Отведение бытовых и производственных сточных вод в объеме 4,92 м³/сут в том числе: 4,82 м³/сут от здания вольера, - 0,1 м³/сут от здания мойки автомобилей, а также дождевых вод с кровли и прилегающей территории с расходом 14,68 л/с предусмотрено во внутриплощадочную сеть общесплавной канализации и далее в устанавливаемый колодец №9 на сети общесплавной коммунальной канализации диаметром 900 мм по Глухоозерскому шоссе. Для прокладки внутриплощадочных канализационных сетей выбраны полипропиленовые трубы типа «Pragma» диаметром 200-225 мм. Для дезинфекции стоков от помещения изолятора здания вольера в колодец № 18 раз в сутки подается дезраствор и после экспозиции стоки сбрасываются в общесплавную сеть внутриплощадочной канализации. Для очистки стоков от автостоянки в дождеприемном колодце № 7 устанавливается фильтрующий модуль производительностью 1,4-2,7 л/с. Для очистки сточных вод от мойки автомашин предусмотрена установка очистки воды оборотного водоснабжения производительностью 2 м³/ч в составе грязеотстойника, маслоуловителя, отстойника с насосом, песчано-гравийной фильтрующей колонны и дозирующего насоса стерилизационного средства. Для объекта запроектированы системы: хозяйственно-бытовой канализации здания вольера, хозяйственно-бытовой канализации здания мойки автомобилей, производственной – от технологического оборудования здания вольера, производственной – от помещения ИТП и водомерного узла здания вольера. производственной – аварийный слив от здания мойки автомобилей, производственной от дезинфекционного барьера. Для устройства системы хозяйственно-бытовой и производственной ка-нализации выбраны трубы полипропиленовые канализационные. Для удаления случайных стоков из помещения ИТП, водомерного узла трапы. Теплоснабжение предусмотрено в соответствии с Условиями подключения. Источник теплоснабжения – котельная. Точка подключения – запроектированная камера на существующих тепловых сетях 2Ду70 мм. Параметры в точке подключения: Т1/Т2=150/70°С, Р2=3,3 кг/см2, Р1-Р2 =1,7 кг/см2. Тепловая нагрузка при ГВС макс=0,258 Гкал/ч. тепловая сеть – двухтрубная. В проектной документации предусмотрено устройство тепловой камеры в точке подключения, прокладка трубопроводов тепловой сети до центрального теплового пункта в здании утепленного вольера и от ЦТП утепленного вольера до ИТП здания автомойки . Прокладка трубопроводов тепловой сети - подземная, бесканальная и в каналах (на углах поворота и под проездами). Для прокладки тепловой сети предусмотрено применение стальных трубопроводов по ГОСТ 10704-91 в изоляции ППУ-345 с устройством системы оперативного дистанционного контроля влажности изоляции. Компенсация тепловых удлинений трубопроводов тепловой сети решена за счет углов поворота трубопроводов. В проектной документации предусмотрена перекладка трубопроводов тепловой сети с увеличением диаметра от тепловой камеры в точке раздела балансовой принадлежности между абонентом и субабонентом до проектируемой тепловой камеры в точке подключения утепленного вольера. Для приема тепловой энергии, регулировки параметров теплоносителя и отпуска тепла потребителям предусмотрено устройство центрального теплового пункта утепленного вольера и индивидуального теплового пункта здания автомойки с приборами автоматики, комплектом запорно-регулирующей и предохранительной арматуры, узлом учета тепловой энергии и насосами. Схема присоединения систем теплопотребления в центральном тепловом пункте утепленного вольера и индивидуальном тепловом пункте здания автомойки - зависимая. ГВС – открытый водоразбор. Расчетные параметры теплоносителя систем отопления и теплоснабжения 90-70 оС. Для здания вольера запроектирована горизонтальная двухтрубная система водяного отопления. Магистральные трубопроводы системы прокладываются под потолком 1-го этажа. Отопительные приборы, устанавливаемые в помещениях содержания животных и в помещении временного хранения трупов - гладкотрубные регистры, в остальных помещениях - панельные стальные радиаторы PURMO со встроенным термостатическим клапаном. В здании мойки автомобилей предусмотрено воздушное отопление, совмещенное с приточной вентиляцией, а также система дежурного отопления отопительными приборами, рассчитанная на поддержание внутренней температуры +5 0С. Система водяного отопления - горизонтальная двухтрубная. Магистральные трубопроводы прокладываются под потолком. Отопительные приборы - стальные радиаторы, в помещении мойки автомобилей - гладкотрубные регистры. Трубопроводы - из стальных водогазопроводных труб. Запорная и регулирующая арматура - фирмы Danfoss. В здании вольера предусмотрена приточно-вытяжная вентиляция с механическим и с естественным побуждением. Исключены перетоки воздушных масс из «грязных» зон (помещений) в «чистые». Для помещений различного назначения предусмотрены самостоятельные приточные и вытяжные системы. Воздухообмены приняты по расчетам, технологическому заданию или по кратностям. Установка, обслуживающая помещение содержания животных, предусмотрена с перекрестноточным пластинчатым рекуператором. Приточная установка, обслуживающая помещение операционной, принята в гигиеническом исполнении, остальное оборудование - в обычном исполнении. В приточной системе, обслуживающей помещение операционной, применяется четырехступенчатая фильтрация воздуха через фильтры классов G3+F7+F9+H14. Фильтр типа HEPA (Н14) устанавливается непосредственно в помещении операционной в воздухораспределительном модуле типа МВ (производство фирмы «Фолтер»). Удаление воздуха из помещения операционной производится из двух зон – 50 % из верхней и 50 % из нижней. В соответствии с технологическим заданием кондиционирование воздуха не требуется. Вход в помещение изолятора предусмотрен через тамбур с подачей приточного воздуха. Воздух, удаляемый из помещений изолятора, очищается в фильтрах класса H13. На приточном воздуховоде, обслуживающем душевые, предусмотрен канальный воздухонагреватель. Для локализации выделяющихся вредностей от технологического оборудования предусмотрены местные отсосы: от стола для приготовления дезсредств, от стерилизатора парового, от лабораторного шкафа, от сушильных шкафов в комнате обогрева и в гардеробе.
