Зоопарк. Кормокухня
Площадь участка, м2: 2235,0
Площадь застройки, м2: 480,0
Общая площадь, м2: 1030,0
Строительный объем, м3: 3900,0
Сметная стоимость в базисном уровне цен 2001 г. (без НДС)
Всего: тыс. руб.: 8 183,15
СМР тыс. руб.: 4 840,55
Оборудование, тыс. руб.: 2682,07
Прочие затраты, тыс. руб.: 660,53
в том числе:
ПИР тыс. руб. 280,00
возвратные суммы тыс. руб. 17,41
Сметная стоимость в базисном уровне цен мая 2010 г. (с НДС)
Всего: тыс. руб.: 42 388,59
СМР тыс. руб. 30 689,77
Оборудование тыс. руб. 8 671,68
Прочие затраты, тыс. руб.: 3 027,14
в том числе:
ПИР тыс. руб.: 855,68
НДС тыс. руб.: 6 411,14
возвратные суммы, тыс. руб.: 110,40
Архитектурные и объемно-планировочные решения
Запроектированный павильон «Кормокухня» - двухэтажное здание с подвалом, сложной формы в плане с максимальными размерами 31,0 х 17,4 м и высотой 7,6 м до верха кровли. Кормокухня предназначена для приема, накопления, подготовки и обработки кормового сырья, приема и накопления отдельных компонентов в готовом виде, приготовления влажных смесей и выдачи их в мобильные средства доставки животным. На этажах здания проектной документацией предусмотрено размещение: в подвальном этаже – складских помещений, холодильных камер, тарной, кладовой инвентаря и помещений инженерного обеспечения здания; на первом этаже – склада временного хранения, мясной разделочной, холодильных камер, цехов крупной и мелкой развески, холодного цеха, мясного вспомогательного цеха, кладовой для хлеба и горячего цеха; на втором этаже - кабинетов заведующего снабжением, начальника отдела, главного зоотехника, заведующих материальным и продовольственным складами, гардеробных с душевыми для работающих на кормокухне и комнат приема пищи. На первом и втором этажах здания запроектированы санузлы. В корпусе предусмотрена установка двух подъемных столов грузоподъемностью 500 кг каждый для доставки продуктов из подвала на первый этаж. Кровли здания – кровельная сталь по деревянной обрешетке с наружным водостоком и рулонная с внутренним водостоком. В наружной отделке здания использованы фасадный искусственный камень «Сraftstone», штукатурка по сетке, лицевой и силикатный кирпич.
Конструктивные и объемно-планировочные решения

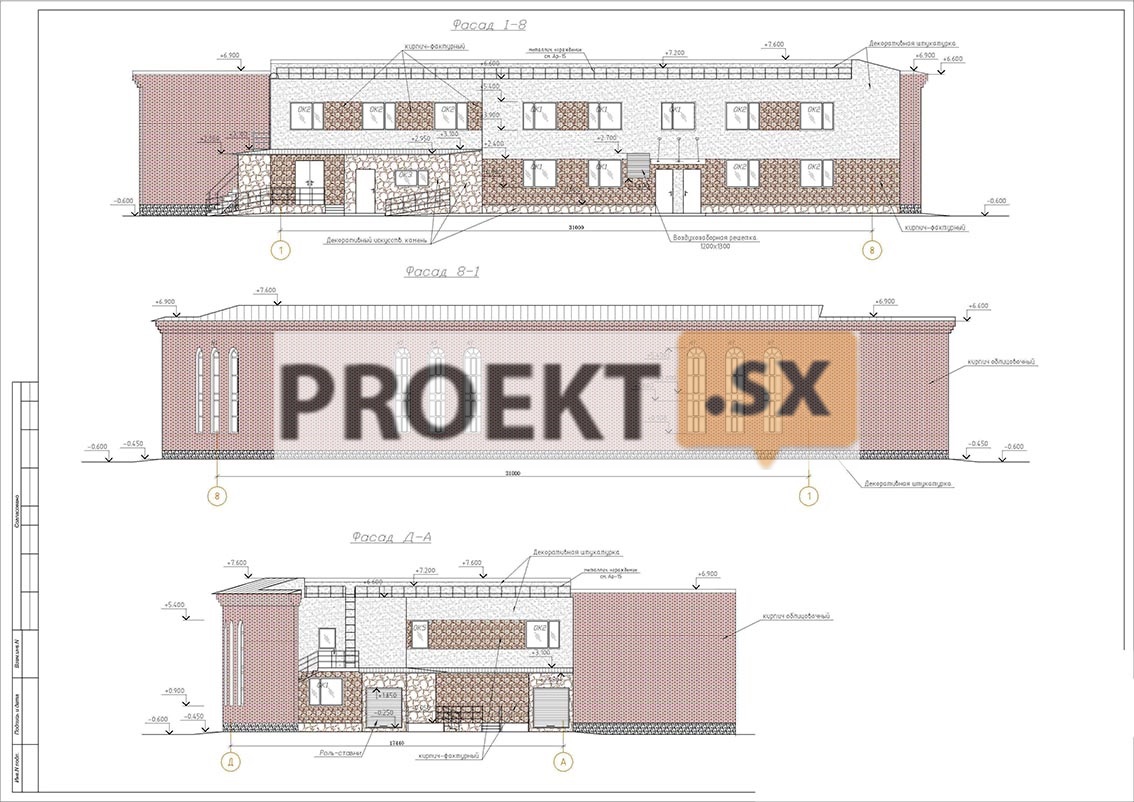

Уровень ответственности здания – II, нормальный. Здание запроектировано по колонно-стеновой конструктивной схеме. Материал несущих конструкций – монолитный железобетон, класс бетона В25, F75, арматура классов АIII, АI. Колонны сечением 400 х 400 мм, по наружному контуру здания сечением 250 х 500 мм. Колонны каркаса запроектированы с шагом от 2,93 до 6,0 м. Стены подвала наружные - толщиной 300 мм, внутренние – толщиной 200 мм. Внутренние несущие стены здания – толщиной 200 мм. Наружные стены – ненесущие, многослойные, с поэтажным опиранием на перекрытия. Внутренний слой - из газобетонных блоков марки В3,5, F35 толщиной 250 мм, средний – из жесткого минераловатного утеплителя толщиной 150 мм. Наружный слой – толщиной 120 мм, в зависимости от архитектурного решения фасадов: из силикатного кирпича М 125, F75 или полнотелого керамического кирпича М 100, F50, частично с отделкой штукатуркой и фасадным декоративным камнем. Связь слоёв и крепление стен к несущему каркасу осуществляется гибкими связями с антикоррозийным покрытием. Плиты перекрытия и покрытия – монолитные железобетонные безбалочные толщиной 200 мм. По периметру здания в выступающих частях перекрытий для предотвращения промерзания предусмотрены вкладыши из эффективного утеплителя. Лестничные марши – монолитные железобетонные. Шахта лифта – из полнотелого кирпича М100 на цементно-песчаном растворе М50 толщиной 250 мм. Пространственная жесткость и устойчивость здания обеспечивается совместной работой вертикальных несущих элементов здания с междуэтажными перекрытиями. Расчёт несущих конструкций и фундамента выполнен с применением программы Stark ES 2010. Фундамент - на естественном основании из монолитной железобетонной плиты толщиной 450мм из бетона класса В25,W6, F50. Под фундаментами предусмотрена бетонная подготовка из бетона класса В7,5 толщиной 100мм. За относительную отметку 0.000 принята абсолютная отметка 3,280 м. В соответствии с отчётом об инженерно-геологических изысканиях, основанием фундамента служат грунты ИГЭ- 2 (пески средней крупности серые средней плотности насыщенные водой с Е=250 кг/см2, е=0,7, φ=33º) и ИГЭ 3 (пески мелкие серые средней плотности насыщенные водой с Е=230 кг/см2, е=0,7, φ=30º). Расчётное сопротивление грунта основания 1,79 кг/см2, среднее давление на грунт основания 0,43 кг/см2. Ожидаемая осадка 3,0 см. Максимальный уровень грунтовых вод ожидается в период обильного выпадения атмосферных осадков и снеготаяния на глубине 0,8 м от поверхности земли. Грунтовые воды неагрессивны по отношению к бетону нормальной проницаемости. Проектом предусмотрены мероприятия по защите помещений подвала от грунтовых вод: дренаж, обмазочная гидроизоляция стен подвала. Нормативная глубина промерзания грунтов составляет 1,45 м. По периметру здания с наружной стороны предусматривается утепление монолитных стен подвала эффективным утеплителем толщиной 100 мм. Ограждение территории запроектировано из полнотелого кирпича М100 F50 на растворе М50 толщиной 380 мм, высотой 6,6 м. Фундамент под ограждение принят ленточный из монолитного железобетона класса В25,W6,F75 на естественном основании с учётом глубины промерзания. Между запроектированным зданием и стеной ограждения предусмотрено устройство осадочного шва.
Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия
Водоснабжение (ХВС) потребителей объекта, в соответствии с ТУ, предусмотрено от коммунальной водопроводной сети водопровода Д = 225 мм, проходящей по территории зоопарка по одному вводу из полиэтиленновых труб ПЭ100 Д = 90х 5,4 мм. На вводе устанавливается водомерный узел по ЦИРВ 02А.00.00.00 листы 26, 27, с обводной линией диаметром Ду=80 мм. На противопожарной линии устанавливаются задвижка с электроприводом. Гарантированный напор в точке присоединения - 28 м. вод. ст. Расчетный расход холодной воды 9,2 м3/сут, в том числе: на хозяйственно-питьевые нужды - 0,80 м3/сут; на полив прилегающей территории - 2,25 м3/сут; на производственные нужды - 6,11 м3/сут. Для здания запроектирована объединенная система водопровода. Потребный напор для системы хозяйственно-питьевого водопровода - 19,7 м.вод.ст. Система объединенного хозяйственно-питьевого и противопожарного водопровода – тупиковая. Для устройства системы выбраны трубы стальные оцинкованные водогазопроводные по ГОСТ 3262-75. Для полива территории, по периметру здания, устанавливаются два поливочных крана Д = 25 мм. Расход воды на внутреннее пожаротушение – 2,6 л/сек. Количество пожарных кранов Д=50мм - 6 шт. Потребный напор для системы внутреннего пожаротушения - 21,9 м.вод.ст. Наружное пожаротушение предусмотрено от пожарного гидранта Д = 125 мм, установленного на коммунальной водопроводной сети водопровода Д = 225 мм, проходящего по территории зоопарка. Расход воды на наружное пожаротушение – 10 л/сек. Для приготовления горячей воды для системы ГВС в ИТП павильона «Кормокухня», устанавливается теплообменник, а на период отключения тепла - электрический бойлер в ИТП. Система ГВС – с циркуляционным трубопроводом. Для прокладки магистральных трубопроводов и стояков системы ГВС выбраны трубы стальные оцинкованные водогазопроводные по ГОСТ 3262-75. Расчетный расход горячей воды на хозяйственно-питьевые нужды – 0,13 м3/сут. На производственные нужды кормокухни – 2,15 м3/сут. Температура горячей воды (Тз) – 65°С. Потребный напор до бойлера 24 м вод.ст. Отведение бытовых стоков в объеме 9,19 м3/сут, дождевых стоков с расходом 6 л/сек и дренажных стоков с расходом 0,11 л/сек предусмотрено в колодец №116 на общесплавной канализационной сети, проходящей по территории зоопарка. Для прокладки бытовой канализационной сети выбраны трубы ПВХ Д = 160 мм. Для здания запроектированы системы: бытовой канализации; производственной канализации для отвода стоков от производственных цехов кормокухни. внутренних водостоков. Для удаления сточных вод из подвальных помещений (ИТП и водомерного узла) запроектированы погружные дренажные насосы-ГНОМ 10-8. Для устройства систем бытовой и производственной канализации выбраны трубы ПВХ для внутренних систем. Для устройства системы внутренних водостоков выбраны напорные полиэтиленовые трубы по ГОСТ 6942-98. Теплоснабжение предусмотрено в соответствии с условиями. Источник тепла – котельная через ЦТП и ТК-4. Тепловая нагрузка при ГВСмакс – 0,0129 Гкал/час, при ГВСср – 0,00669 Гкал/час. Теплоноситель – вода с Т1/Т2 = 95/70°С. Расчетное давление в точке присоединения: Р1-Р2 = 7 м.в.ст., Р2 = 30 м.в.ст.. Схема теплоснабжения – двухтрубная. Прокладка тепловой сети – бесканальная и в каналах (на углах поворота). Для прокладки тепловой сети предусмотрено применение трубопровода из стальных бесшовных труб по ГОСТ 8732-78* ВСТ3сп ГОСТ 8731-74 (группа В) с теплоизоляцией из пенополиуретана ППУ-345 без ОДК. Компенсация тепловых удлинений решена за счет сильфонных компенсаторов. Схема присоединения отопительных систем - зависимая, системы горячего водоснабжения - через теплообменник. Для приема тепловой энергии, регулировки параметров теплоносителя и отпуска тепла потребителям предусмотрено устройство индивидуального теплового пункта (ИТП) с приборами автоматики, комплектом запорно-регулирующей и предохранительной арматуры, узлами учета тепла, водонагревателями и смесительными и циркуляционными насосами. Телефонизация корпуса предусмотрена в соответствии с договором. Радиофикация - в соответствии с ТУ. В проектной документации предусмотрена прокладка распределительной фидерной линии до здания Кормокухни с учетом требований по ГО и ЧС. Для контроля за функционированием инженерного оборудования здания предусмотрена система диспетчеризации с выводом сигналов на центральный диспетчерский пункт. Для приема телевизионных программ, в соответствии с ТЗ Комитета по строительству и приложению к заданию на проектирование предусмотрена установка антенн и головной станции на проектируемом здании. Источник питания – ПС 165(2с.ш., 1с.ш.). Электроснабжение, в соответствии с ТУ, предусмотрено от РУ-0,38кВ( щит №1 и №2) ТП-1633 по двум проектируемым кабельным линиям. Количество кабелей в кабельной линии – один. Для прокладки принят кабель ПвБбШв -2(4х50). Расчетная нагрузка по второй категории по надежности электроснабжения – 76,76кВА. К потребителям 1-й категории по надежности электроснабжения относятся охранно-пожарная сигнализация, тепловой пункт, аварийное и эвакуационное освещение. Для обеспечения потребителей по первой категории надежности предусмотрено устройство АВР в ГРЩ. Резервное электроснабжение этих потребителей - от аккумуляторной батареи, KL250P мощностью-15,0 кВА. Расчетная нагрузка по 1-й категории надежности 14,85кВА. Напряжение сети-380/220в. Система заземления TN-C-S. Для распределения электроэнергии по потребителям предусмотрен ГРЩ с дополнительной (третьей) секцией запитываемой через АВР. Для учета потребляемой электроэнергии в ГРЩ устанавливается 3-фазный счетчик (ЦЭ 2727 10-100А), с включением через измерительные трансформаторы. Для распределения электроэнергии между токоприемниками предусмотрены силовые щиты. Для устройства распределительной сети выбран кабель ВВГнг. Для освещения помещений выбраны светодиодные светильники мощностью 32Вт, 30Вт и 3Вт, что соответствует требованиям схем концепции оптимизации. Для обеспечения электробезопасности предусмотрено устройство системы уравнивания потенциалов и установка защитных аппаратов. Молниезащита - по третьему уровню защиты. Для освещения территории предусмотрены светодиодные светильники, устанавливаемые над пандусами в зоне погрузки-выгрузки, под навесами, высота установки-2,8м. Теплоноситель в системах отопления и теплоснабжения – вода с температурой - 95-70°С. Для здания запроектирована двухтрубная тупиковая система отопления с разводкой магистральных трубопроводов над полом подвала. Отопительные приборы – стальные панельные радиаторы, в помещении электрощитовой – регистры из гладких труб. Для удаления воздуха из системы отопления предусмотрена установка воздуховыпускных кранов на отопительных приборах и автоматических воздухосборников на стояках в верхних точках системы. На стояках предусмотрена установка запорной и балансировочной арматуры. Слив теплоносителя системы отопления - в помещении ИТП. Для устройства системы отопления выбраны стальные водогазопроводные трубы (магистрали) и полипропиленовые трубы (стояки и подводки). В здании предусмотрена приточно-вытяжная вентиляция с механическим побуждением. В помещении электрощитовой предусмотрена вытяжная вентиляция с естественным побуждением. Системы вентиляции запроектированы раздельными, для каждого этажа и в зависимости от функционального назначения обслуживаемых помещений. Предусмотрена отдельная система вытяжной вентиляции для санузлов первого и второго этажей. Размещение вентиляционного оборудования - в венткамерах в подвале и на втором этаже здания. Воздухообмены по помещениям определены в соответствии с требованиями СНиП и СаНПиН: по расчету на компенсацию местных отсосов, по нормативному расходу вытяжного воздуха для помещений санузлов и душевых, по нормативным кратностям для остальных помещений. Над входными дверями предусмотрена установка воздушно-тепловой завесы загрузочной зоны. Предусмотрены мероприятия по шумоглушению и противопожарной защите. Запроектированы системы местных отсосов от технологического оборудования горячего цеха. Запроектирована система противодымной вентиляции – дымоудаление из коридоров первого и подвального этажей.
