Проект многоквартирного дома 1Лг-504

Базовая цена с НДС
Цена со скидкой
Цена $470.00
Скидка
Цена $470.00
Индекс: 68.172.236
Документация: Проектная документация без смет
Разделы: все разделы
Объем данных: 321 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное

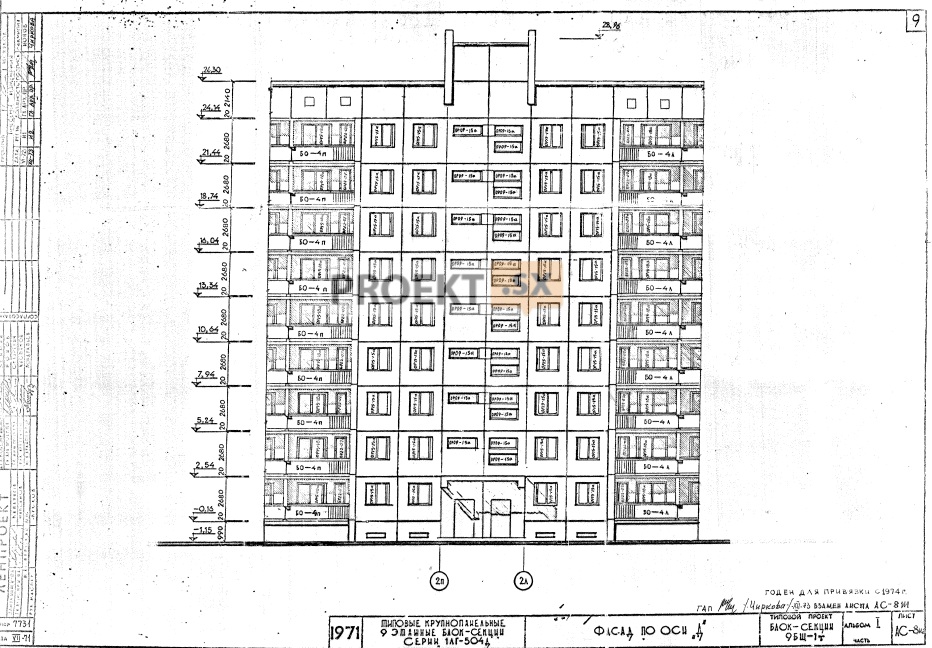

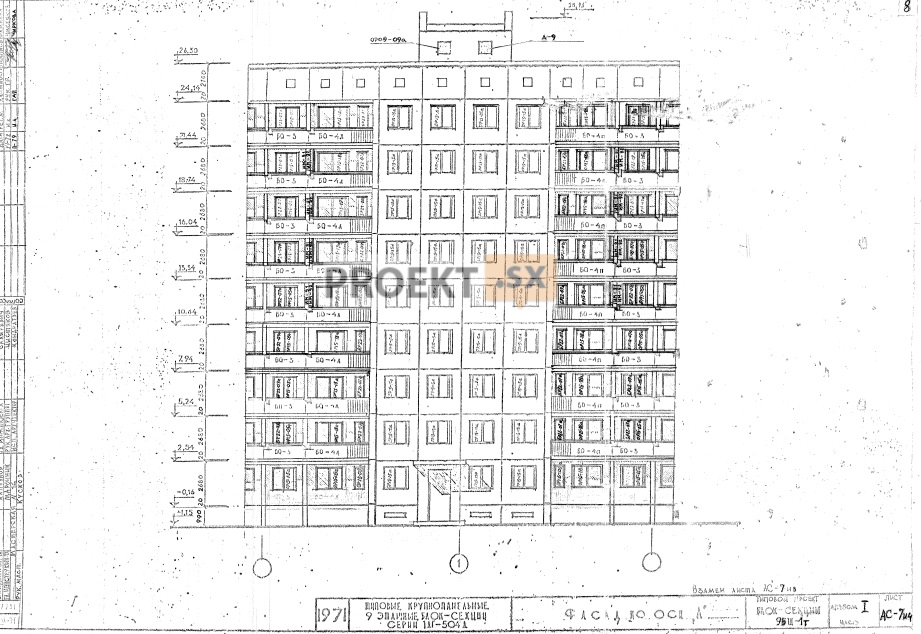

Многоквартирный дом. Типовой проект 1Лг-504.
Обследование, проектная и рабочая документация без смет на проведение аварийно-восстановительных работ по ремонту многоквартирного дома, пострадавшего в результате взрыва

Технико-экономические характеристики объекта капитального строительства
Общая площадь многоквартирного дома, м2: 7882,5
Площадь аварийных квартир (без учета неотапливаемых помещений лоджий), м2: 320,40
Строительный объем аварийных квартир, м3: 740,6
Строительный объем многоквартирного дома, м3: 33297,0
Этажность многоквартирного дома, этаж: 9

Архитектурные и объемно-планировочные решения

Проектная документация, выполнена на основании задания на проектирование, Дополнения к заданию на проектирование №1 и технического заключения по обследованию существующих конструкций аварийной зоны многоквартирного дома, пострадавшего в результате взрыва. Многоквартирный дом - панельное 9-этажное здание, построенное по типовому проекту 1Лг-504. Аварийная зона, пострадавшая в результате взрыва, расположена в секции № 7 на 2, 3, 4, 5 этажах. Аварийно-восстановительные работы предусмотрены на 2, 3, 4, 5 этажах в квартирах 219 (2 этаж), 223 (3 этаж), 224 (3 этаж), 227 (4 этаж), 228 (4 этаж), 231 (5 этаж). Проектными решениями предусмотрен капитальный ремонт квартир под чистовую отделку: в квартирах 219, 223, 231 предусмотрена замена перекрытий и перегородок, замена столярных изделий (двери, окна); в квартире 227 предусмотрена замена перекрытий, межквартирной стены по оси 1/2 перегородок и ограждений лоджий, замена столярных изделий (двери, окна); в квартирах 224, 228 предусмотрена замена перегородок, замена столярных изделий (двери, окна). Заполнение оконных проемов: металлопластиковые оконные блоки с двухкамерными стеклопакетами. Заполнение дверных проемов: внутриквартирные двери - деревянные; входные двери из квартир - металлические. Межквартирная стена (между квартирами 227 и 228) - из бетонных стеновых блоков толщиной 140 мм с заполнением внутренних отверстий цементно-песчаным раствором с последующим оштукатуриванием с двух сторон. Внутриквартирные перегородки - из пазогребневых гипсобетонных блоков толщиной 80 мм с последующим оштукатуриванием с двух сторон. Конструктивными решениями предусмотрено раскрепление наружных стеновых панелей 3 и 4 этажей в осях «2»-«4» вдоль оси «А», в местах устройства раскрепления наружных стеновых панелей со стороны фасада предусмотрено оштукатуривание и окраска в цвет фасада.

Конструктивные и объемно-планировочные решения

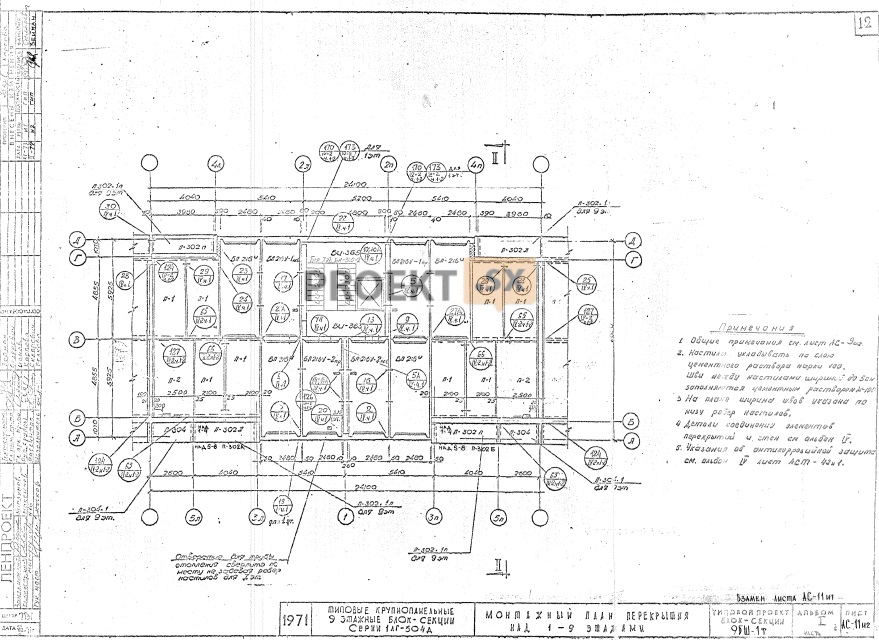

Уровень ответственности здания – II (нормальный). В соответствии с техническим заключением по обследованию существующих конструкций аварийной зоны в осях «А»-«Д» - «1»-«4» секции № 7 с 1 по 9 этажи, пострадавшей от взрыва, существующее жилое здание построено в 1984 году по стеновой конструктивной схеме. На момент обследования квартиры в аварийной зоне были расселены и не эксплуатировались. Существующие наружные стены – несущие сборные керамзитобетонные стеновые панели толщиной 400 мм. Состояние стеновых панелей 2, 3, 4 и 5 этажей признано ограниченно работоспособным. Состояние стеновых панелей 1, 6-9 этажей признано работоспособным. Внутренние несущие стены – сборные железобетонные стеновые панели толщиной 250 мм (продольная стена) и 200 мм (поперечная стена). Класс бетона по прочности – В12.5. Состояние внутренних стеновых панелей 2, 3, 4 и 5 этажей признано ограниченно работоспособным. Состояние внутренних стеновых панелей 1, 6-9 этажей признано работоспособным. Перекрытия – сборные железобетонные плиты, плоские и коробчатого сечения. Плоские плиты - толщиной 140 мм, коробчатые – 50 мм толщина плиты в пролете, высота ребра – 270 мм. Класс бетона по прочности плоских плит – В20, плит коробчатого сечения – В15. Плиты перекрытия над 3 этажом обрушились в осях «А»-«В» - «1»-«3», в осях «В»-«Г» - «1»-«1/2» и «А»-«В» - «2»-«3» получили повреждения. Плиты перекрытия над вторым этажом в осях «А»-«В» - «1»-«3» и над четвертым этажом в осях «А»-«Г» - «1»-«4» получили повреждения. Состояние плит перекрытий над 2 и 4 этажами признано аварийным. Плиты перекрытий над 1 и 5-9 этажами признано работоспособным. Лестница выполнена из сборных железобетонных маршей. Состояние конструкций шахты лифта признано работоспособным. Шахта лифта выполнена из сборных железобетонных панелей. Состояние конструкций лестницы признано работоспособным. Проектными решениями предусмотрен демонтаж плит перекрытий над 2 этажом в осях «1»-«2» - «Б»-«В» и «2»-«3» - «А»-«В», над 3 и 4 этажами в осях «1»-«2» - «Б»-«В» и «1»-«1/2» - «В»-«Г» и «2»-«4» - «А»-«В». Проектными решениями разработаны конструктивные решения по раскреплению наружных стеновых панелей 3 и 4 этажей в осях «2»-«4» вдоль оси «А» для обеспечения устойчивости панелей из плоскости. Проектом предусмотрено устройство новых монолитных перекрытий над 2, 3 и 4 этажами. Над 2 этажом разработаны монолитные плиты перекрытия в осях «1»-«2» - «Б»-«В» и «2»-«3» - «А»-«В»; над 3 и 4 этажами – в осях «1»-«2» - «Б»-«В» и «1»-«1/2» - «В»-«Г» и «2»-«4» - «А»-«В». Монолитные перекрытия в осях «А»-«Г» - «1»-«1/2»-«2» запроектированы толщиной 140 мм, плоскими, из бетона класса В25. Монолитные перекрытия в осях «А»-«В» - «2»-«4» - балочные, толщиной в пролете 80 мм, высота балки – 270 мм, из бетона класса В25. Запроектированы новые ограждения лоджий из сборных железобетонных панелей ограждения индивидуального изготовления. Новые конструкции запроектированы на основании расчета в программном комплексе SCAD 11.5.
