Проект складского комплекса с автостоянкой

Базовая цена с НДС
Цена со скидкой
Цена $3,326.00
Скидка
Цена $3,326.00
Индекс: 42.189.285
Документация: Проектная документация без смет и результаты инженерных изысканий
Разделы: Все разделы
Объем данных: 359 МБ
Формат файлов: *.pdf
Технико – экономические показатели
Общая площадь земельного участка производственно – складской базы, кв.м: 19987,0
Площадь застройки здания, кв.м: 2680,0
Общая площадь здания, кв.м: 2700,0
Строительный объем здания, куб.м: 21043,0

Архитектурные и объемно-планировочные решения

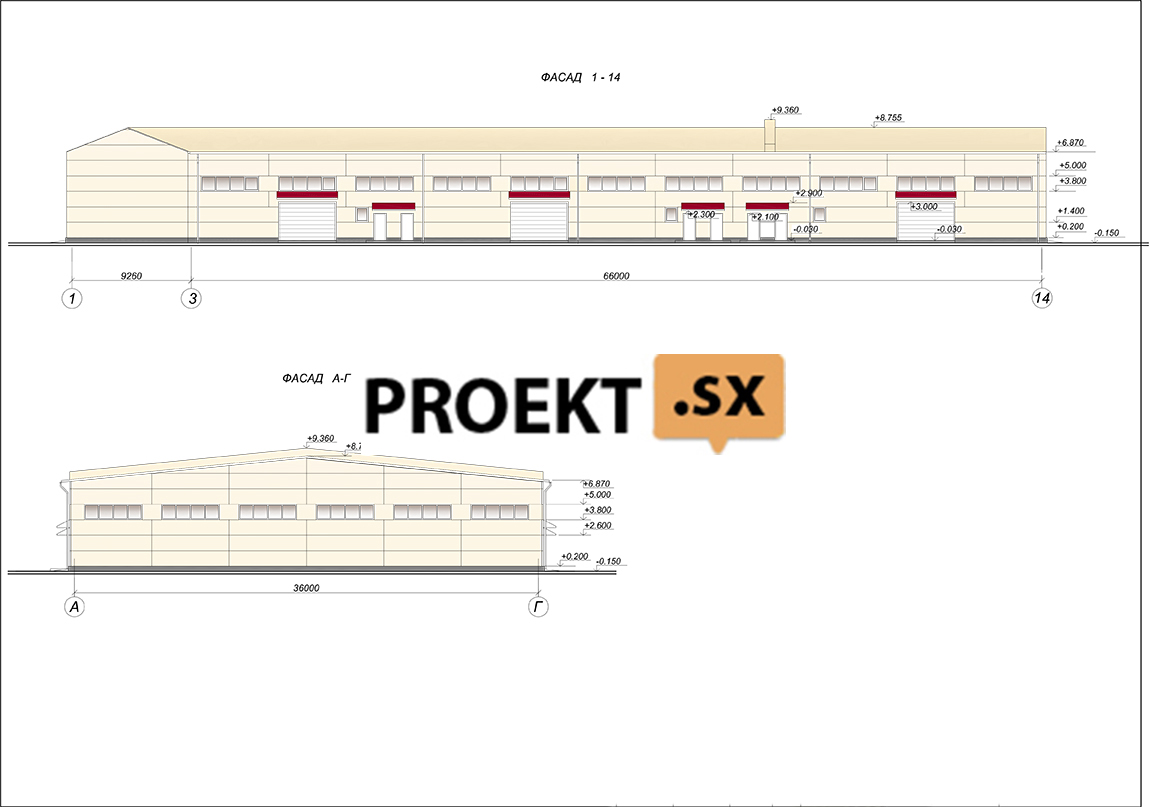

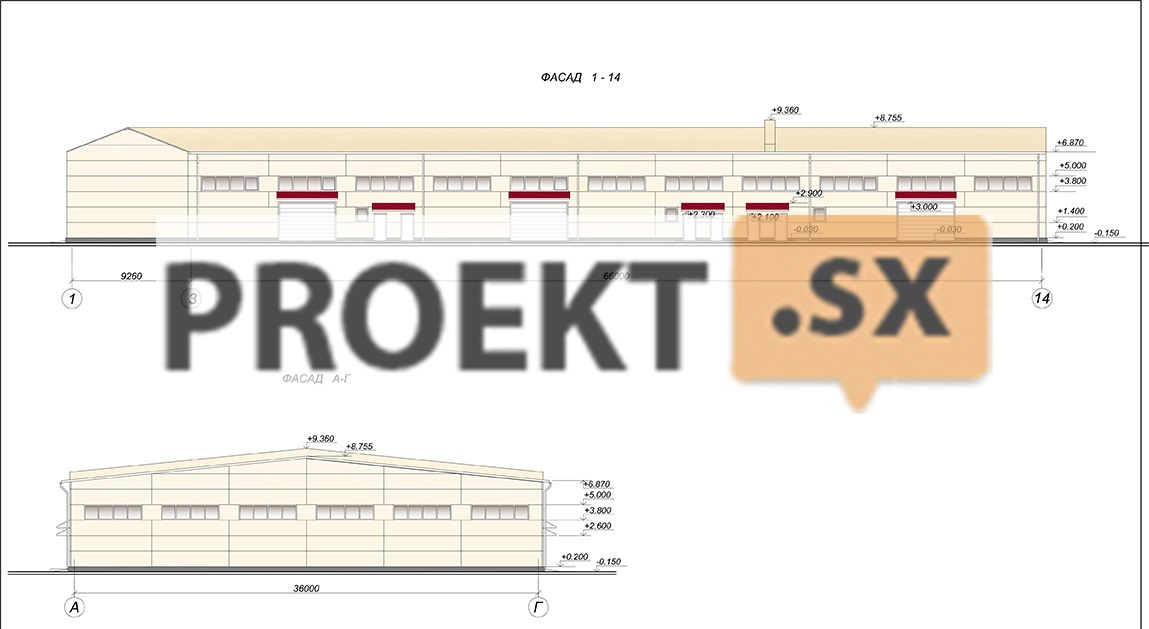

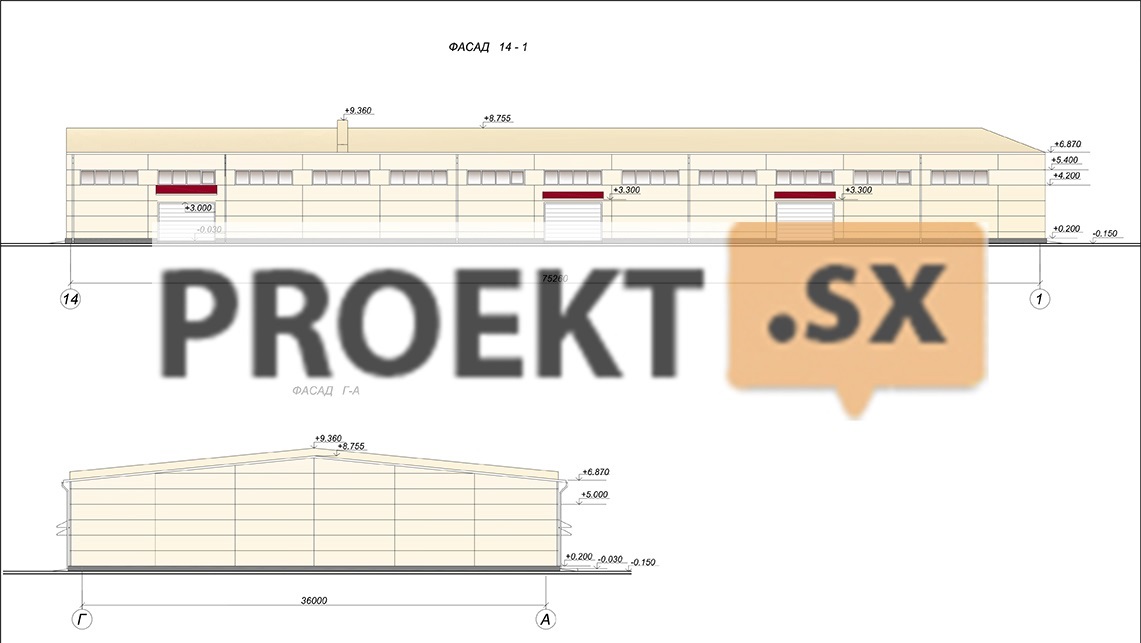

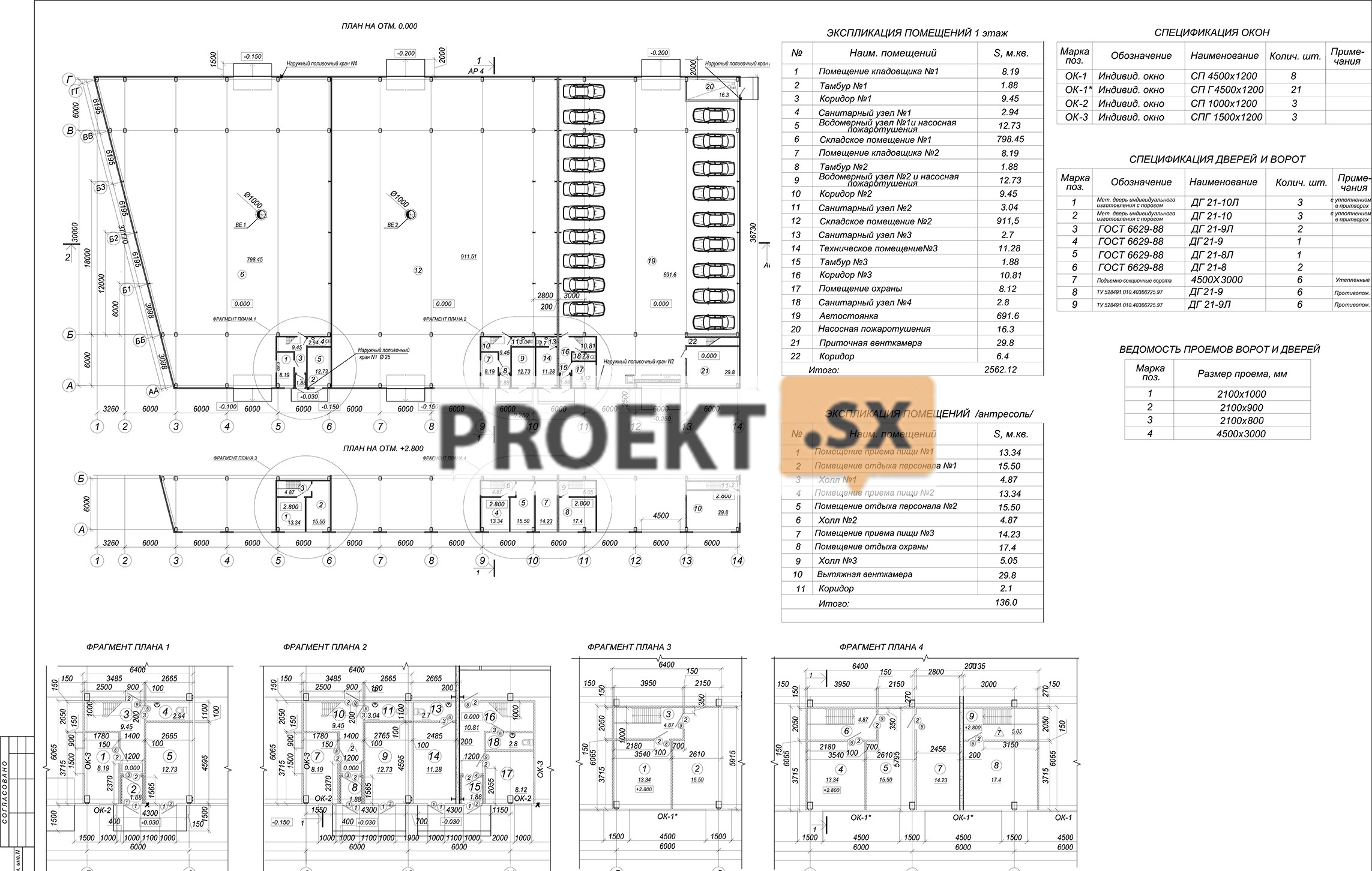

Запроектированный складской комплекс с автостоянкой – здание трапециевидной конфигурации в плане с размерами в крайних осях 75,2 м х 36,0 м. Высота здания от планировочной отметки земли до конька – 8,95 м. Здание имеет два функциональных блока: склад и автостоянку закрытого типа на 19 машиномест. Каждый функциональный блок имеет встроенные административно-бытовые помещения. Склад – одноэтажный, высота до низа выступающих конструкций – 6 м. Автостоянка – одноэтажная, высота до низа выступающих конструкций – 6 м. Здание имеет двухэтажные встройки с расположенными в них административно-бытовыми помещениями. Высота первого этажа -2,7 м, высота помещений второго этажа – 3 м. Для функциональной связи и эвакуации в здании запроектированы 4 внутренние лестницы 2-го типа, соединяющие встроенные административно-бытовые помещения второго этажа встроек с коридорами на первом этаже. Въезды и входы в здание запроектированы через ворота с калитками и двери. Ворота – подъемно-секционные, утепленные, расположены на противоположных стенах здания. Двери наружные – металлические, индивидуального изготовления. Покрытие скатное, кровля из кровельных сендвич-панелей с соединением в замок. Водосток наружный, организованный. Доступ на кровлю предусмотрен по металлической наружной лестнице. Фасады здания запроектированы из сендвич-панелей с полимерным покрытием в заводских условиях. Цоколь здания – из монолитного железобетона, оштукатуренного по сетке с последующей окраской. Заполнение оконных проемов – однокамерные стеклопакеты. Открываемые окна оборудуются дистанционным приводом открывания. Внутренние перегородки встройки предусмотрены из листов ГКЛ по металлическому каркасу. Внутренняя отделка предусмотрена в соответствии с функциональным назначением помещений. Проектной документацией предусмотрены мероприятия для обеспечения доступа МГН на 1 этаж здания: величина перепадов уровней при входе в здание не превышает 0,025м, предусмотрены козырьки над входами, антискользящее покрытие на путях движения инвалидов, первый этаж – без перепадов высот.

Конструктивные и объемно-планировочные решения

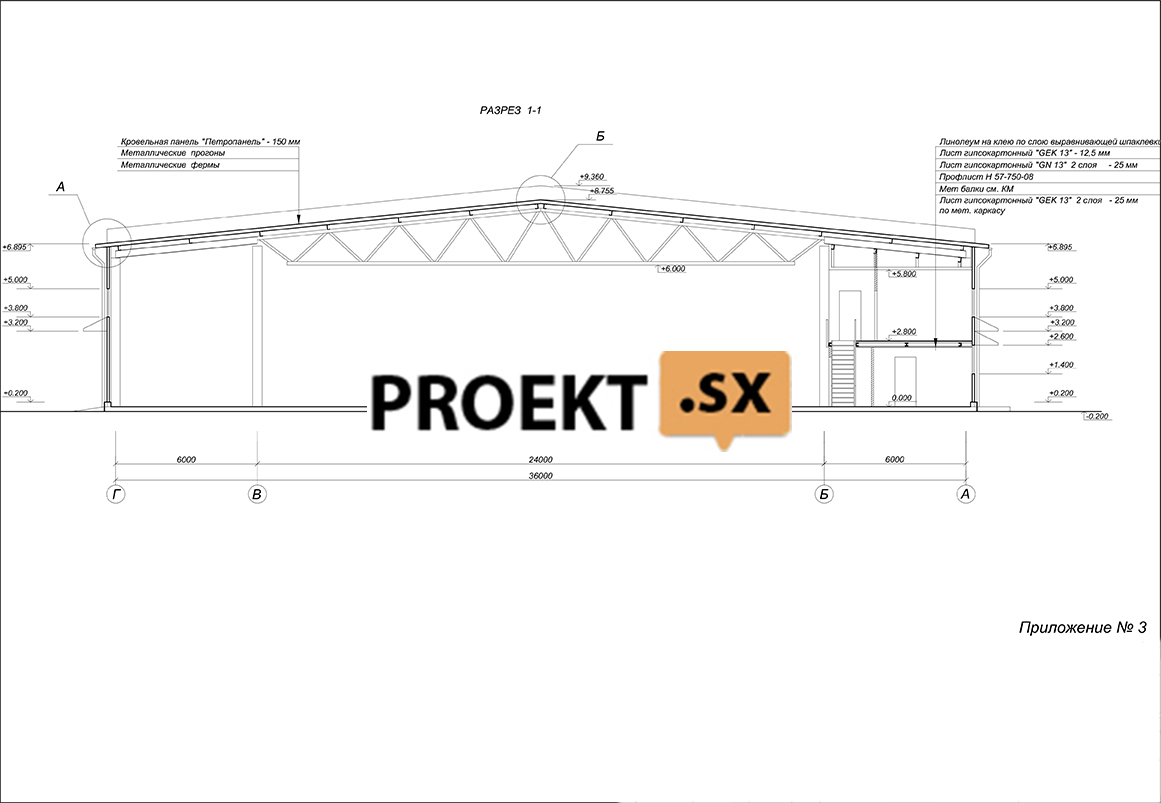

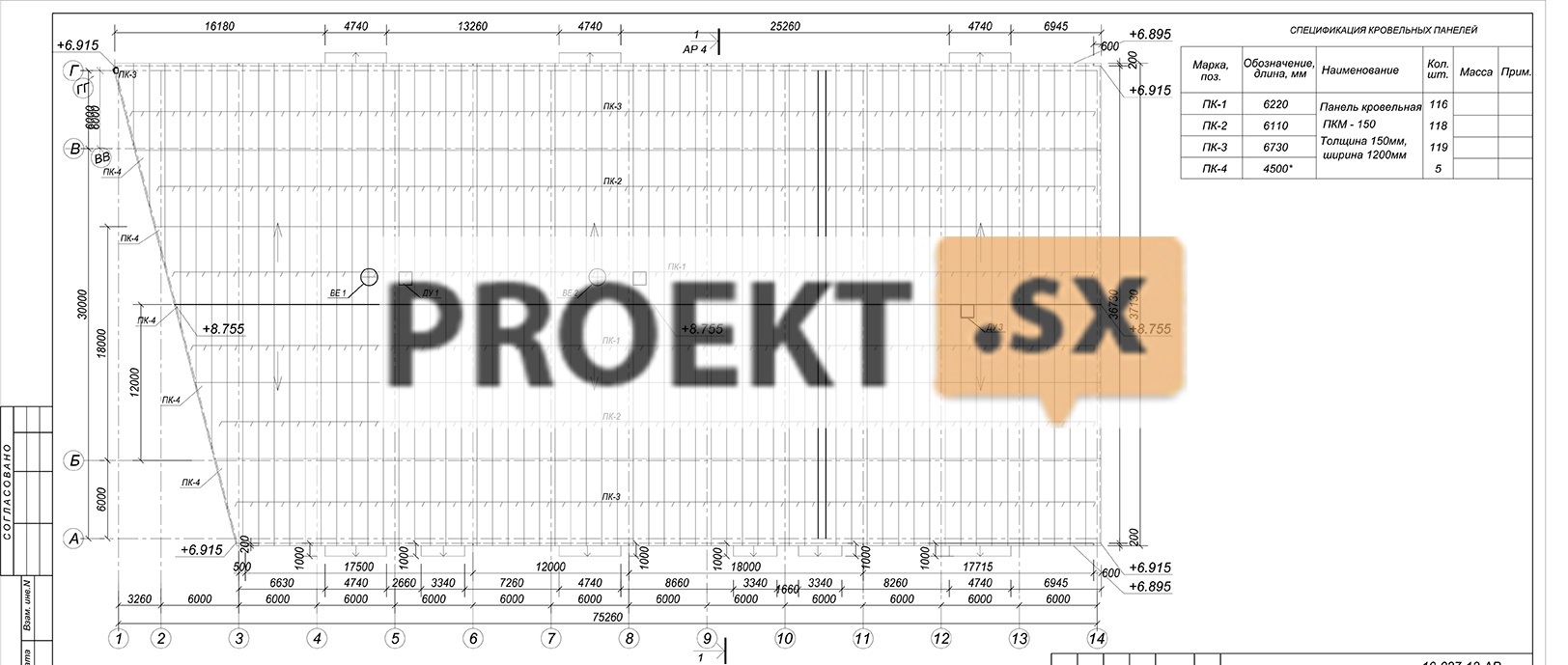

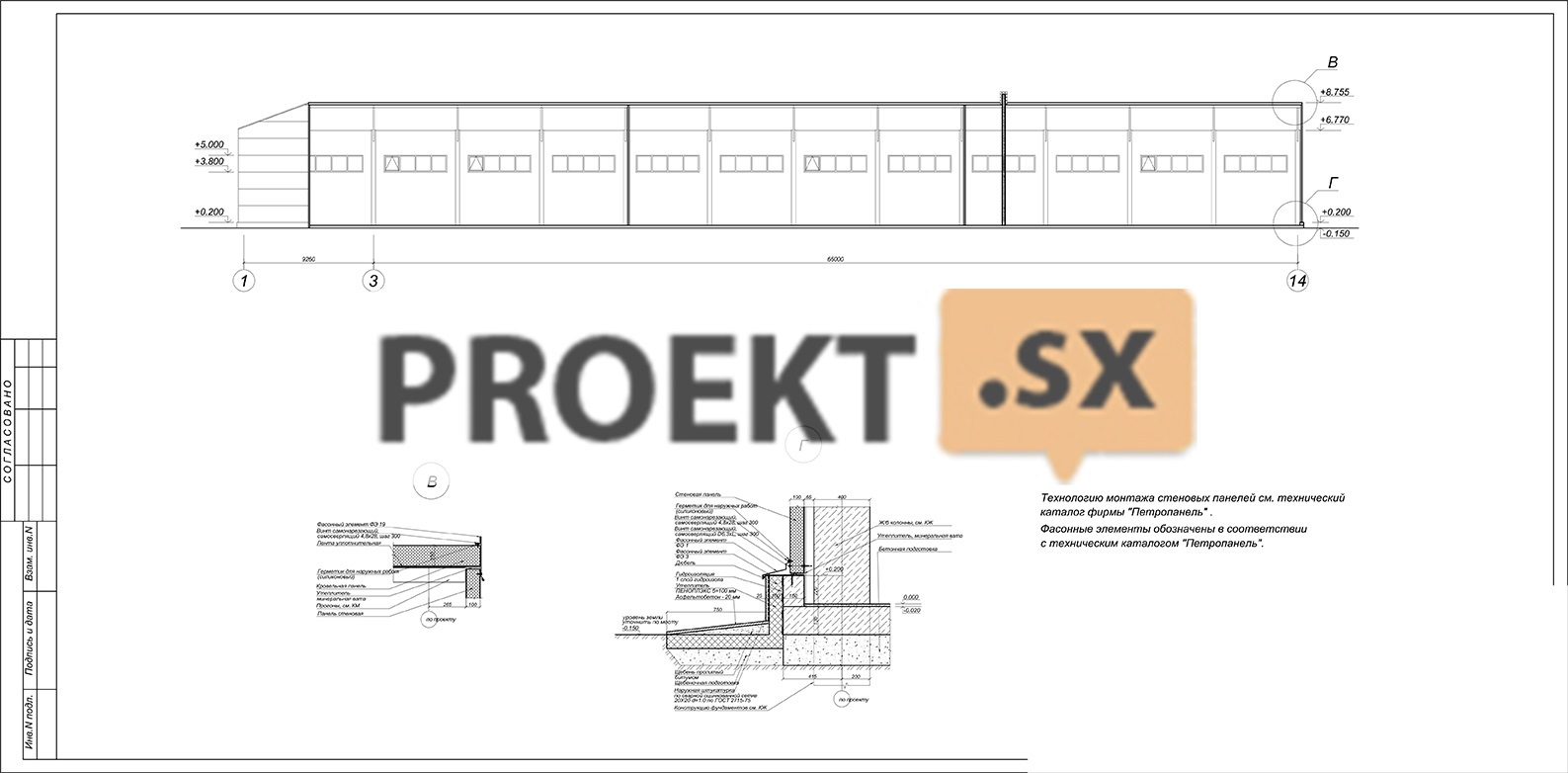

Конструктивная схема здания - каркасная. Поперечные рамы - трёх-пролётные (6+24+6 м) с шагом 6 м. Колонны здания – сечением 300 х 400 мм сборные железобетонные по серии 1.423.1-1-8/88 с жёсткой заделкой в фундамент. Бетон В22,5. Колонны фахверка – стальные из прокатных двутавров 30Ш1 и 20К1 с шарнирным креплением к фундаменту. Фахверк – из прокатных швеллеров №16. Наружные стены – сэндвич-панели производства «Петропанель», толщиной 100 мм, горизонтальной навески. Внутренняя брандмауэрная стена – из газобетонных блоков D600,В2,5, F50 толщиной 200 мм. Покрытие – сэндвич-панели производства «Петропанель», толщиной 150 мм. Балки покрытия – пролётом 6,0 м с шарнирным креплением к железобетонным колоннам поверху, через переходную стальную стойку, и запроектированы из прокатных двутавров 30Б2. Фермы покрытия – по серии 1.460.3-23.98, пролётом 24 м, трапециевидной формы с шарнирным опиранием на колонны верхним поясом. Нижние пояса ферм из плоскости развязаны вертикальными связями и распорками. Верхние пояса ферм раскреплены горизонтальными связями жёсткости и прогонами. Прогоны – из гнутых швеллеров высотой 160 мм, неразрезные, с опиранием по верху ферм, с шагом 3,0 м. Перекрытие второго этажа – из профилированного настила Н57-750-0,8 по стальным балкам из прокатных двутавров и швеллеров с максимальным шагом второстепенных балок – 2,2 м. Главные балки – с шарнирным креплением к железобетонным  колоннам здания и к дополнительным стальным стойкам. Лестницы – из стальных профилей разработаны в соответствии с серией Г-903-41. Пространственная жёсткость и устойчивость здания обеспечены жёстким сопряжением железобетонных колонн с фундаментами и совместной работой поперечных рам с жёстким диском покрытия. Стальные конструкции – с огнезащитным покрытием. Сталь С245, С255 . Расчёты конструкций здания выполнены по программе «SCAD» v.11.3 и аналитическим способом с использованием нормативных документов. Уровень ответственности здания – второй (нормальный). Срок эксплуатации здания принят не менее 50 лет. За отметку 0,000 принята отметка пола первого этажа, соответствующая абсолютной отметке 16.30 м. Фундаменты разработаны на естественном основании в соответствии с инженерно-геологическими изысканиями. Фундаменты под колонны – столбчатые стаканного типа. Абсолютная отметка низа фундаментов – 14.65 м. Фундаменты – из монолитного железобетона (бетон В15, W6, рабочая арматура А-III и А-I), с абсолютной отметкой низа – 14.65 м. Плита пола – толщиной 230 мм из монолитного железобетона, по периметру здания – с обвязочными балками цоколя сечением 150 х 450 мм, с общей отметкой низа балки и плиты (бетон В15, рабочая арматура А-III и А-I). Насыпные грунты в основании фундаментов заменяются песчаной подушкой из песка средней крупности плотностью 1,6 т/м³ толщиной от 350 до 1750 мм. Основание песчаной подушки – суглинки полутвёрдые насыщенные водой (ИГЭ-2) с е = 0,554, Е = 130 кгс/см², φII = 25°, IL = 0,20. Расчётное сопротивление грунта основания - не менее 1,95 кгс/см². Напряжение в основании фундаментов – не более 1,19 кгс/см². Для исключения промерзания цокольные балки и отмостка утепляются слоем пеноплекса толщиной 100 мм. Подготовка под фундаменты - из слоя монолитного бетона В7,5 толщиной 100 мм. Для защиты здания от грунтовых вод и сырости фундаменты запроектированы из бетона W6. Визуальное обследование соседних зданий, попадающих в 30-метровую зону возможного влияния. Производственный корпус арматурного цеха Литер В (на ГП здание №2) построен в 1970 году одноэтажным (расположен на расстоянии 13 м от запроектированного здания). Здание – с железобетонным каркасом. Каркас – однопролётный, пролёт шириной 18 м. Наружные стены и стены между колонн – из силикатного и керамического кирпича. Покрытие – из железобетонных плит по железобетонным двухскатным балкам. Фундаменты - бетонные ленточные. В соответствии с техническим паспортом на здание процент износа здания на 2007 год составил 22%. Категория технического состояния здания -1. Бытовой корпус (литера Д, на ГП здание №7) построен в 1989 году трёхэтажным (расположен на расстоянии 13 м от запроектированного здания). Здание – со стеновой конструктивной схемой с продольными несущими стенами. Стены – из кирпича, кладка - с волосяными трещинами. Перекрытия и покрытие – из железобетонных плит. Фундаменты - бетонные столбчатые и ленточные. Здание (литера Д) построено с непосредственным примыканием продольной стеной к зданию литера В. В зоне примыкания корпусов в наружной стене второго этажа выявлена трещина. Категория технического состояния здания – I.
