Архитектурные и объемно-планировочные решения

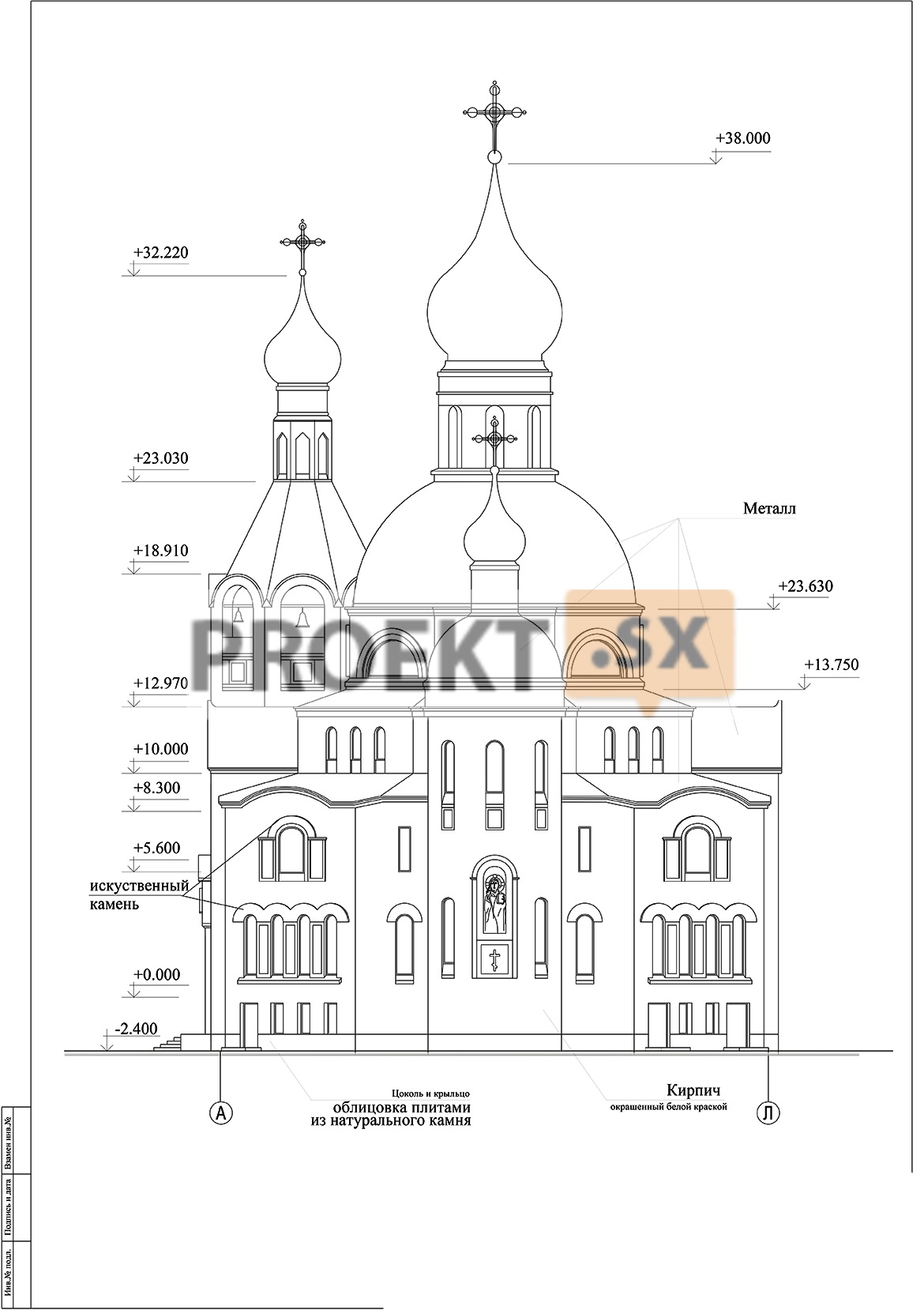

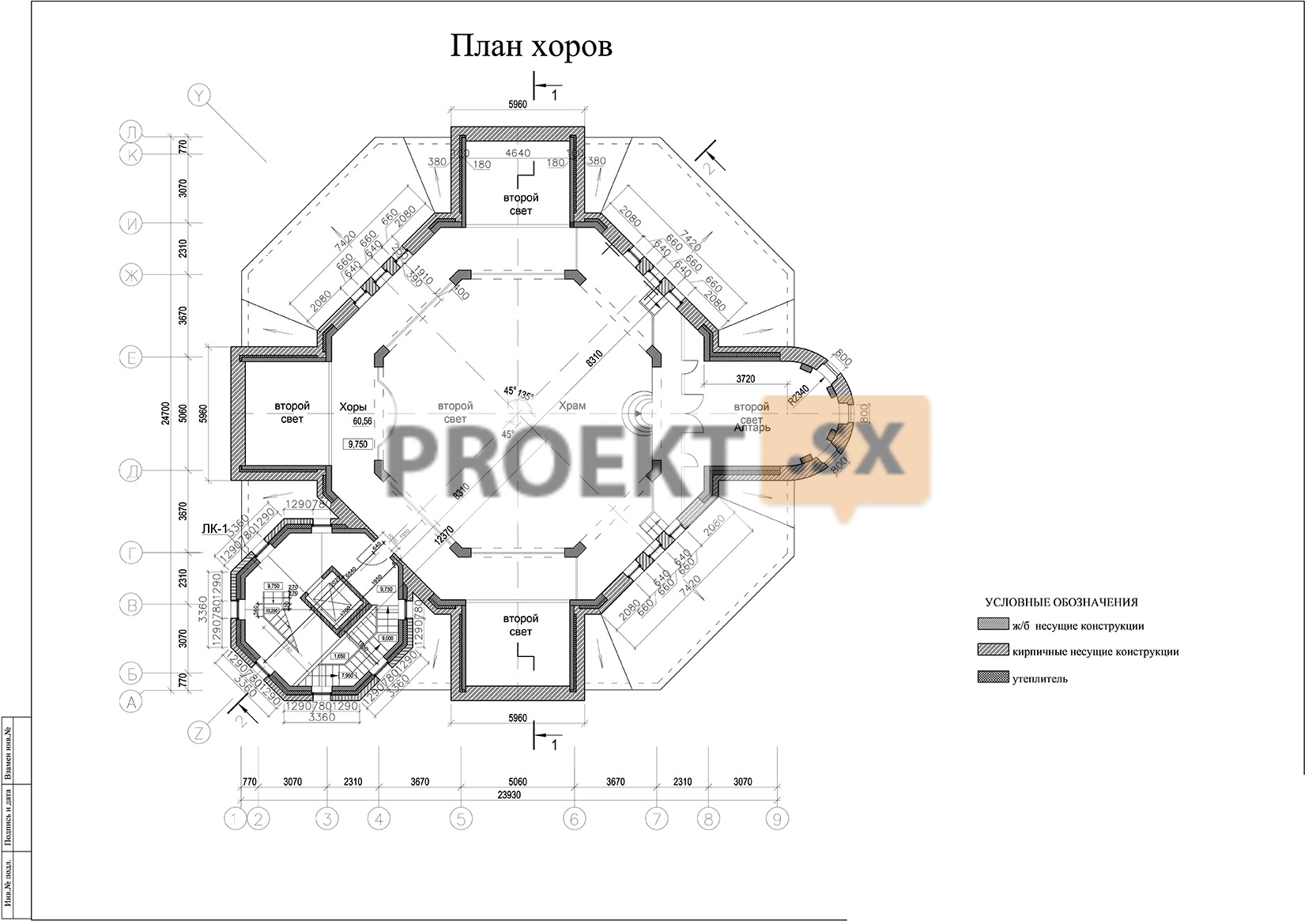

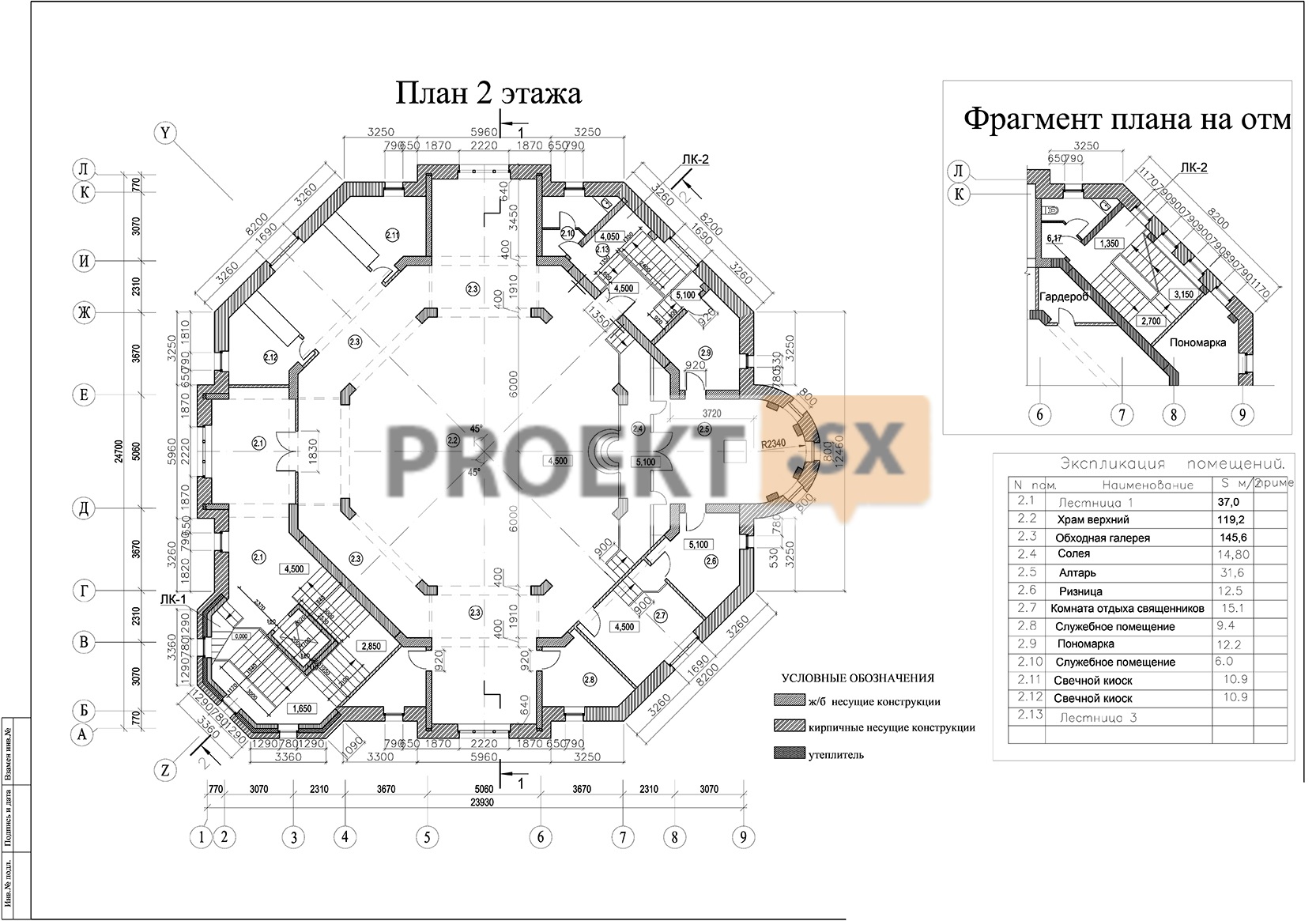

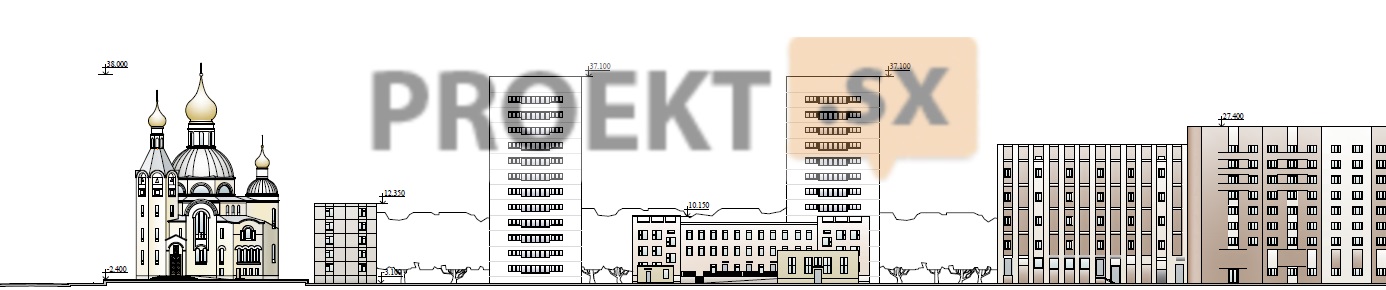

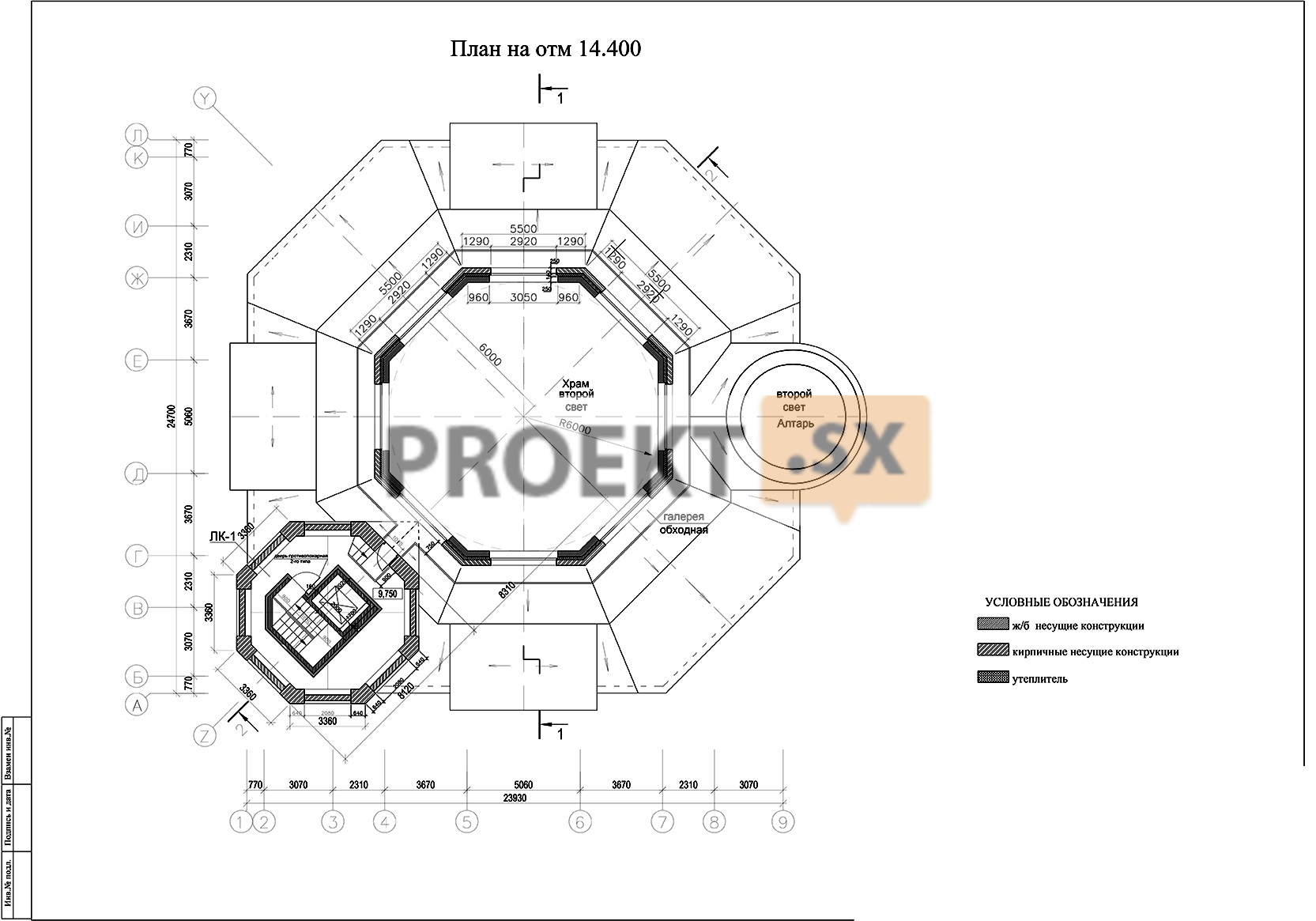

Объемно-планировочное решение здания церкви Преображения Господня выполнено в традициях храмового строительства. Здание – двухэтажное, с цокольным этажом, с купольным покрытием основного объема и алтарной части, с колокольней при входе. Вместимость церкви – 350 человек одновременно. Запроектированное здание церкви Преображения Господня – сложное в плане, с размерами в крайних осях 23,03 х 24,70 м и максимальной высотой от планировочной отметки земли до нижней отметки креста главного купола – 40,4 м. За относительную отметку 0,000 принят уровень чистого пола 1 этажа, что соответствует абсолютной отметке 15.15. Основной подход и подъезд к зданию запроектирован со стороны улицы. Для организации Крестного хода вокруг здания предусмотрен пешеходный проход. В цокольном этаже на отметке - 3,600 запроектированы: холл, гардероб, ризница, трапезная с кухней и сопутствующими помещениями, санитарно-бытовые помещения (санузлы, душевая, помещение персонала, помещение уборочного инвентаря, мусоросборная камера), а также инженерно-технические помещения (тепловой узел, венткамера, водомерный узел, пожарная насосная). Из цокольного этажа предусмотрено два эвакуационных выхода непосредственно наружу. На 1 этаже на отметке 0,000 запроектированы: вестибюль, холлы, пост охраны, нижний крестильный храм на 57 человек, солея, алтарь, пономарка, зал церковного совета, кабинет настоятеля с приемной, библиотека, кабинет, гардероб, пост сигнализации, санузлы (в том числе для инвалидов). На 2 этаже на отметке +4,500 запроектированы: верхний храм, обходная галерея, свечной киоск, требные, ризница, комната отдыха священников, служебное помещение; на отметке + 5,100 – солея, алтарь, пономарка; на отметке +4,050 – служебные помещения. На отметке +9,750 запроектированы хоры. На отметке +14,400 запроектирована обходная галерея. Покрытие куполов - по монолитному железобетону с утеплителем с наружным водостоком. Кровля – из металлического листа. Покрытие – скатное, по металлическим стропилам с организованным наружным водостоком. Кровля – из металлического листа. С первого и второго этажей предусмотрено два эвакуационных выхода непосредственно наружу и на лестницы типа Л1. С хоров предусмотрен один выход в лестницу Л1. Выходы из лестничных клеток Л1 предусмотрены непосредственно наружу. Для связи между этажами запроектирован лифт грузоподъемностью 1000 кг. Отделка наружных стен – облицовка кирпичом с последующей окраской. Детали оформления фасада – из искусственного камня. Цоколь – из природного камня. Перегородки – кирпичные толщиной 120 мм. Окна – металлопластиковые с заполнением однокамерными стеклопакетами. Для комфортного пребывания маломобильных групп населения и инвалидов (МГН) проектной документацией предусматриваются следующие мероприятия. Запроектирован лифт для подъема инвалидов –колясочников. Предусмотрен отдельный санузел для инвалидов. Запроектирован пандус для инвалидов-колясочников у главного входа в здание. На открытой парковке предусмотрено 1 машино-место для МГН На всех этажах запроектированы пожаробезопасные зоны для МГН.

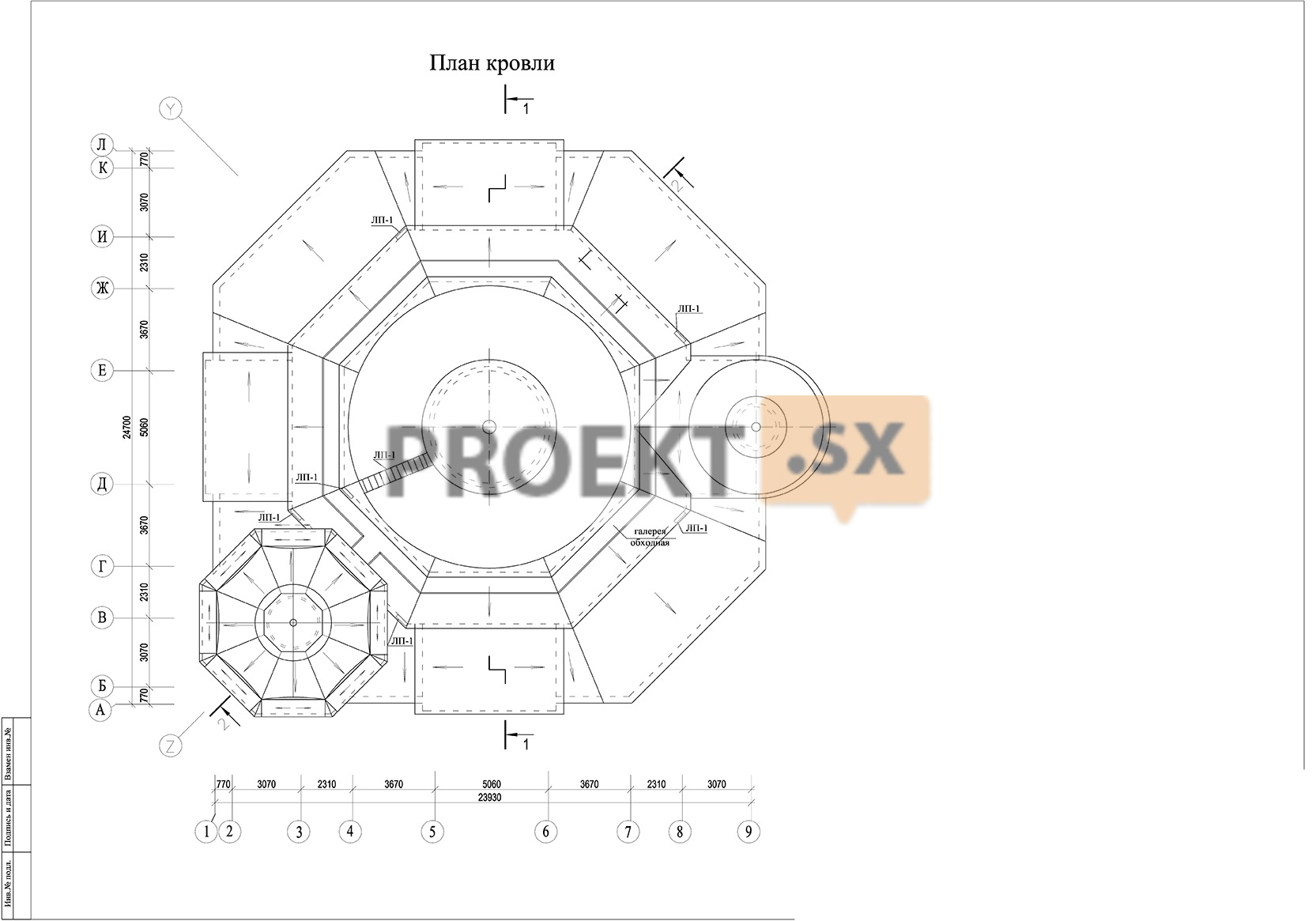

Конструктивные и объемно-планировочные решения

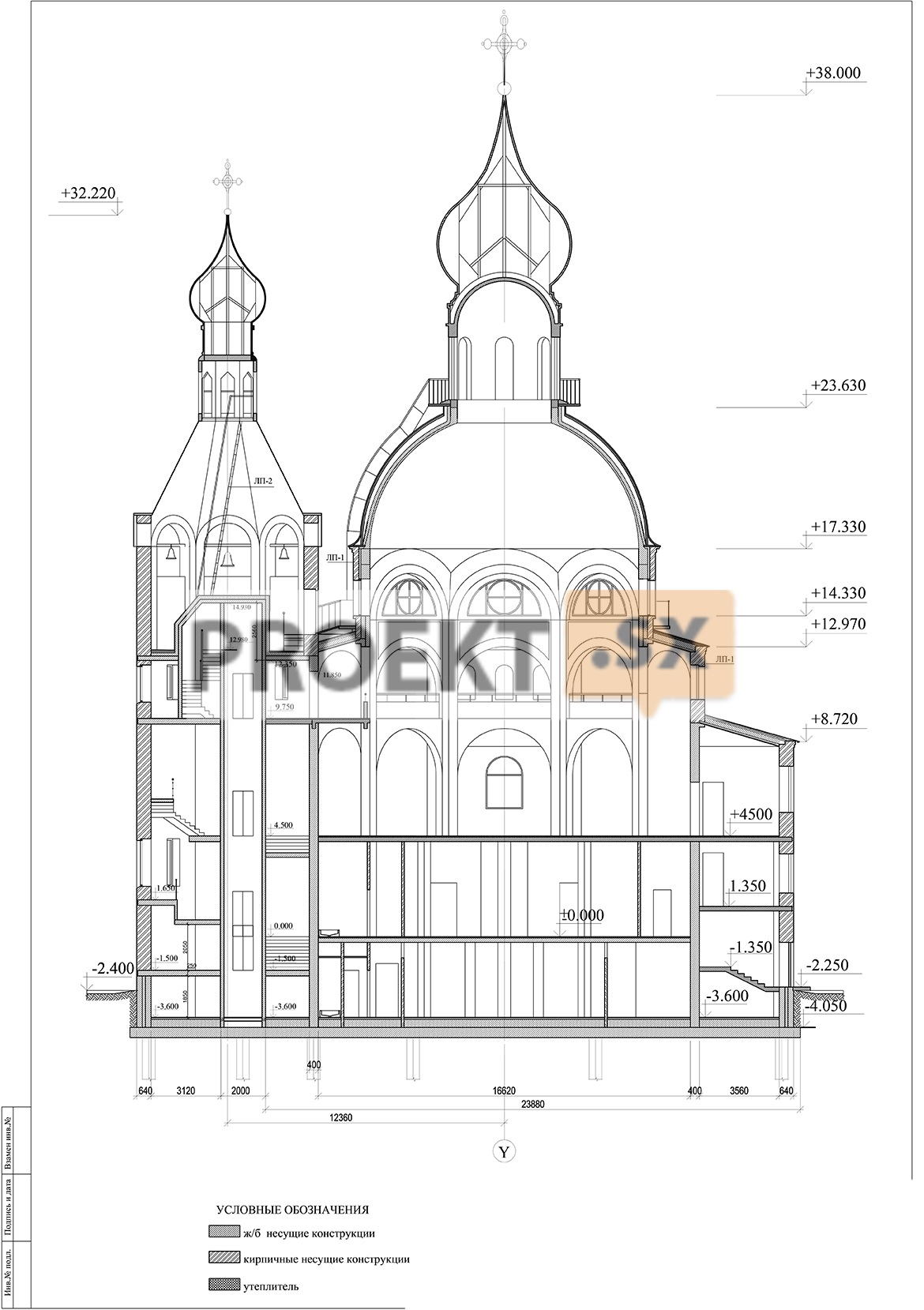

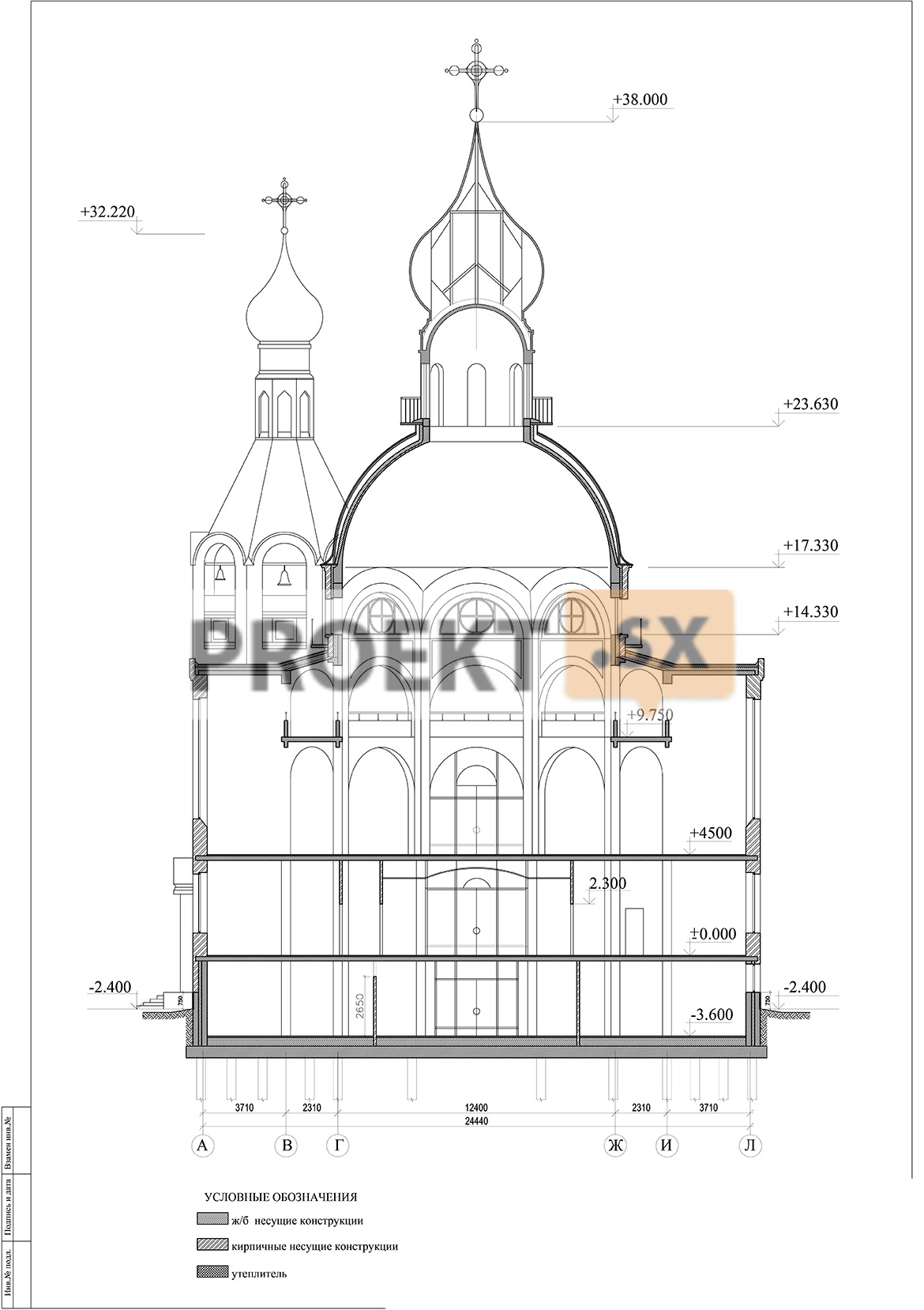

Уровень ответственности здания – II (нормальный). Здание церкви запроектировано по комбинированной конструктивной схеме. Цокольный этаж запроектирован по неполной каркасной схеме с наружными несущими стенами, выше – по каркасно-стеновой. Материал несущих подземных конструкций – монолитный железобетон, класс бетона В25, F150, W8; наземных – класс бетона В25, F75; арматура классов АIII, АI. Наружные стены цокольного этажа – трёхслойные, из двух слоёв железобетона толщиной по 250 мм и слоя утеплителя из пеноплекса толщиной 140 мм. Внутренние несущие стены здания – монолитные железобетонные, толщиной 150, 250 и 400 мм. Колонны каркаса запроектированы квадратного сечения 250 х 400 мм, 400 х 400 мм и сложного сечения 400 х 1000 ÷ 1700 мм. Шаг колонн нерегулярный, 2,31 ÷ 5,06 м. Перекрытия – безбалочные толщиной 200 мм. Частично предусмотрено устройство обвязочных балок таврового сечения высотой 450 мм с перекрытиями толщиной 150 мм. Главный купол в центральной части здания - оболочка двоякой положительной кривизны из монолитного железобетона толщиной 60÷150 мм, армирование - двойной арматурой класса АI, бетонирование – методом торкретирования. Опорное кольцо опирается на систему балок в виде правильного восьмигранника, которая, в свою очередь, опирается на 8 колонн сложного сечения. Луковицы двух куполов запроектированы по каркасной схеме из стальных прокатных профилей с покрытием из листовых материалов. Наружные стены здания – ненесущие, поэтажной разрезки, с опиранием на перекрытия, из эффективного кирпича М125, F50, толщиной 640 мм. Предусмотрена анкеровка наружных стен к несущему каркасу. Конструкция лестниц – монолитные железобетонные площадки и сборные железобетонные марши, частично – из сборных ступеней по стальным косоурам. Шахта лифта – из сборных железобетонных элементов. Пространственная жесткость и устойчивость здания обеспечивается совместной работой диафрагм жесткости, перекрытий и колонн, связанных жесткими узлами с перекрытиями и фундаментами. Расчет здания совместно с основанием выполнен на программном комплексе SCAD версия 11.1. Требуемая огнестойкость железобетонных несущих конструкций подтверждена расчётами. На пятне застройки присутствуют сваи длиной 6 м, выполненные для другого ранее проектируемого здания. Существующие сваи в работе устраиваемого свайного фундамента участия не принимают и подлежат срубке до отметки плюс 10,30. Фундаменты приняты свайными с монолитным плитным ростверком высотой 450 мм. Под ростверком предусмотрена бетонная подготовка из бетона класса В12,5. Сваи - сборные железобетонные, сечением 30 х 30 см, длиной 16м. Сопряжение свай с ростверком жесткое. Материал свай и ростверка – бетон В25, F150, W8, арматура класса АIII. Расчетная нагрузка на сваю 75 тс принята на основании результатов статического зондирования. Допускаемая расчётная нагрузка на сваю будет проверена статическими испытаниями свай до массовой забивки. Относительная отметка 0,000 соответствует абсолютной отметке 15.15. В соответствии с отчётом об инженерно-геологических изысканиях, нижние концы свай погружаются в грунт ИГЭ 9, суглинки лёгкие (IL = -0,13; е = 0,548; Е = 240кг/см2), голубовато-серые с гравием, галькой, с обломками песчаника, твёрдые. Ожидаемая осадка здания 3,0 см. Максимальное положение уровня грунтовых вод - на глубине - 1,0 м от поверхности земли. Проектной документацией предусмотрена оклеечная гидроизоляция цокольного этажа, применение бетона пониженной проницаемости. На расстоянии около 2,5 м в зоне влияния строительства расположено здание временной церкви. Здание обследовано и отнесено ко II категории технического состояния. Здание временной церкви выполнено на ленточном фундаменте, материал стен – деревянный сруб. Для минимизации влияния от строительства предусмотрено устройство шпунтовой разделительной стенки и погружение свай вдавливанием. Предусмотрена организация мониторинга за существующим зданием временной церкви. После окончания строительства временная церковь подлежит демонтажу.
