Проект ледовой арены

Базовая цена с НДС
Цена со скидкой
Цена $2,600.00
Скидка
Цена $2,600.00
Индекс: 151118
Документация: Проектная документация включая сметы и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 497 МБ
Формат файлов: *.dwg
Проектная документация включая сметы на строительство ледовой арены
Технико-экономические показатели
Площадь застройки здания, м2: 3942,04
Общая площадь здания, м2: 4802,46
Полезная площадь здания, м2: 4154,16
Расчетная площадь здания, м2: 3820,96
Строительный объем всего здания, м3: 54678,10
в том числе ниже 0.000, м3: 387,0

Описание внешнего и внутреннего вида объектов, их пространственной, планировочной и функциональной организации.

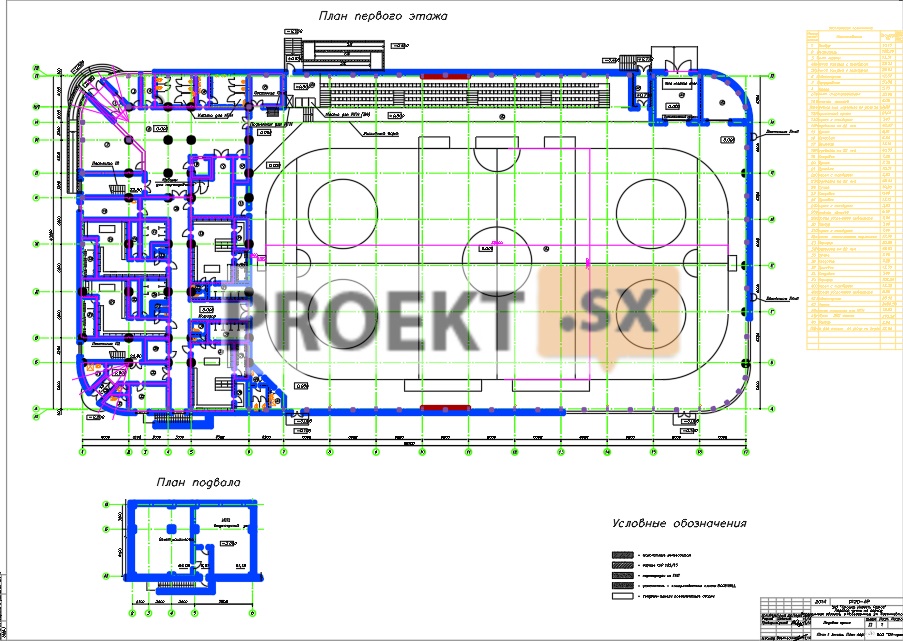

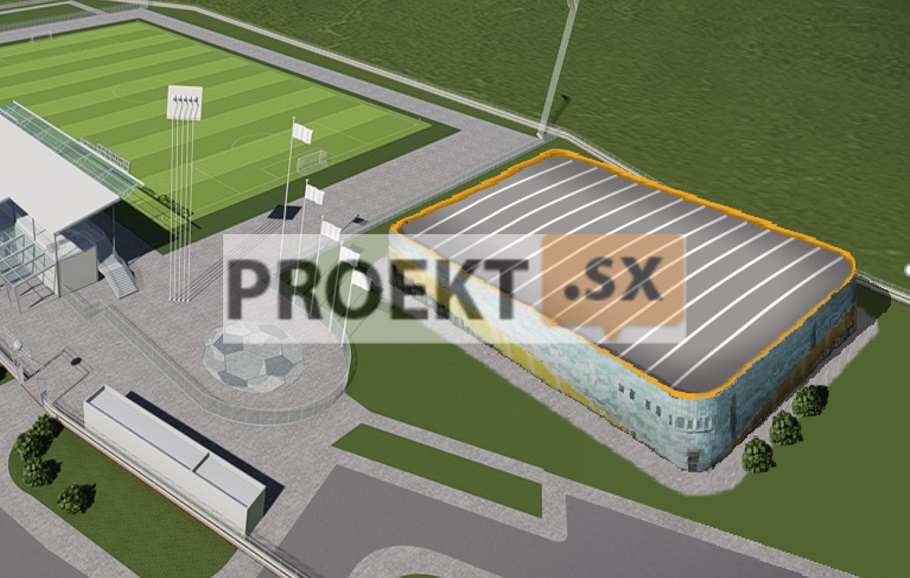

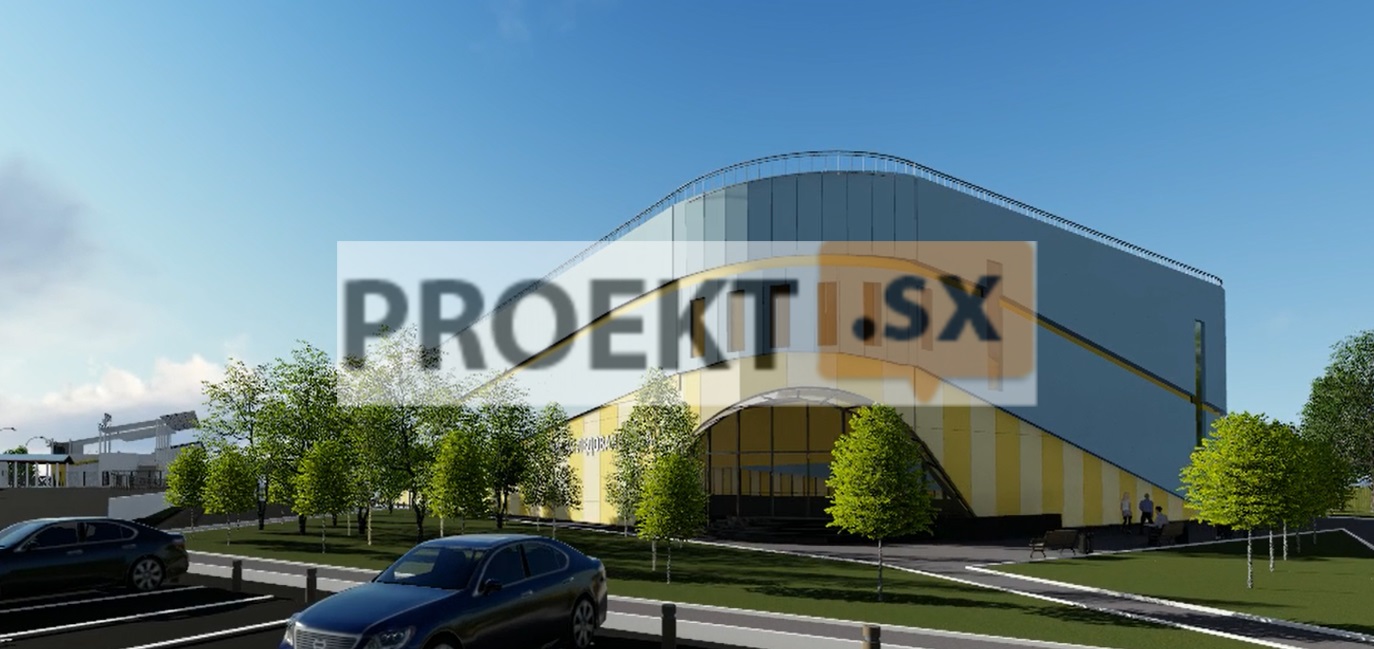

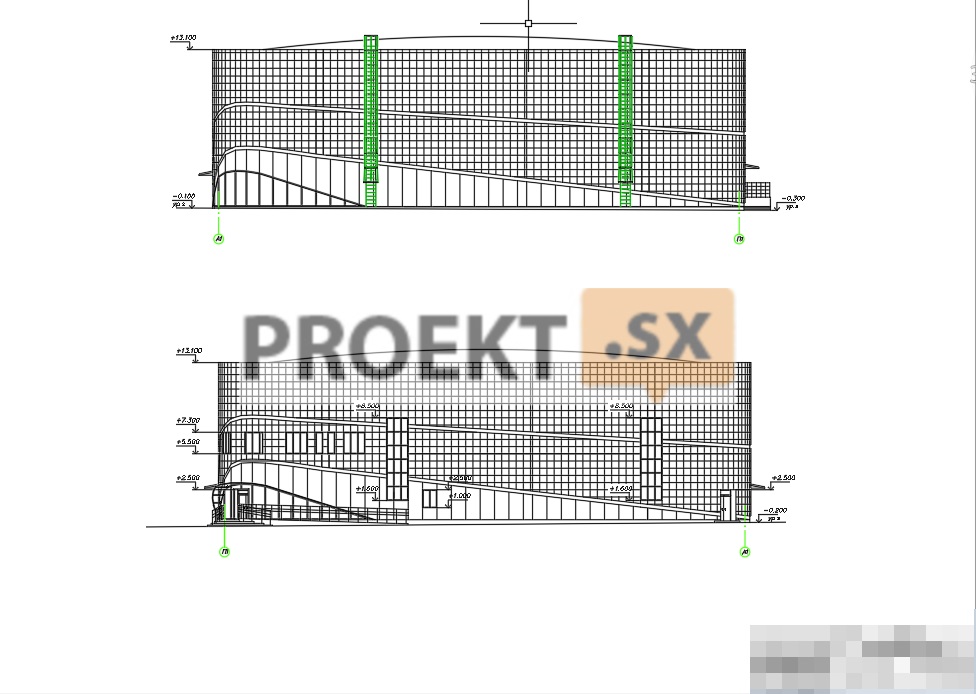

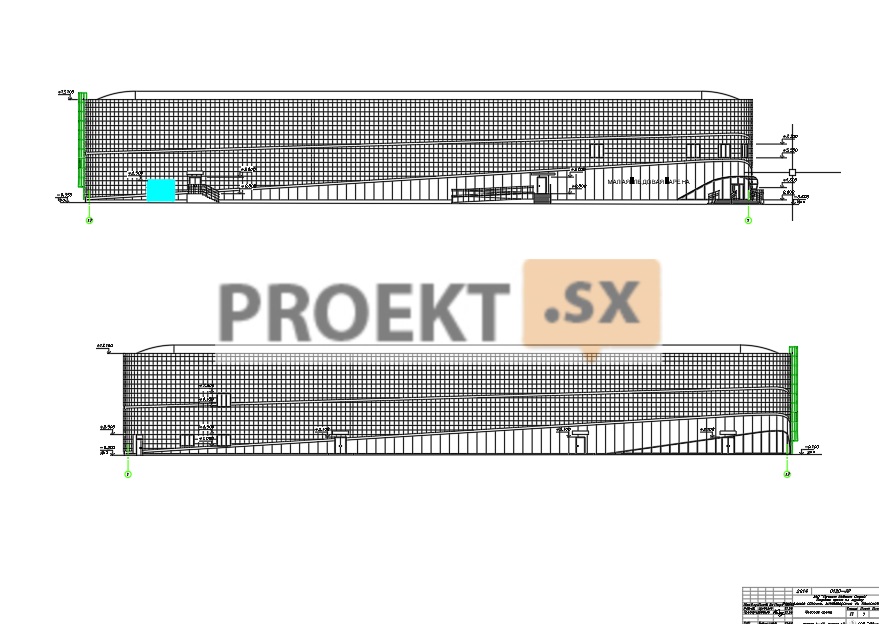

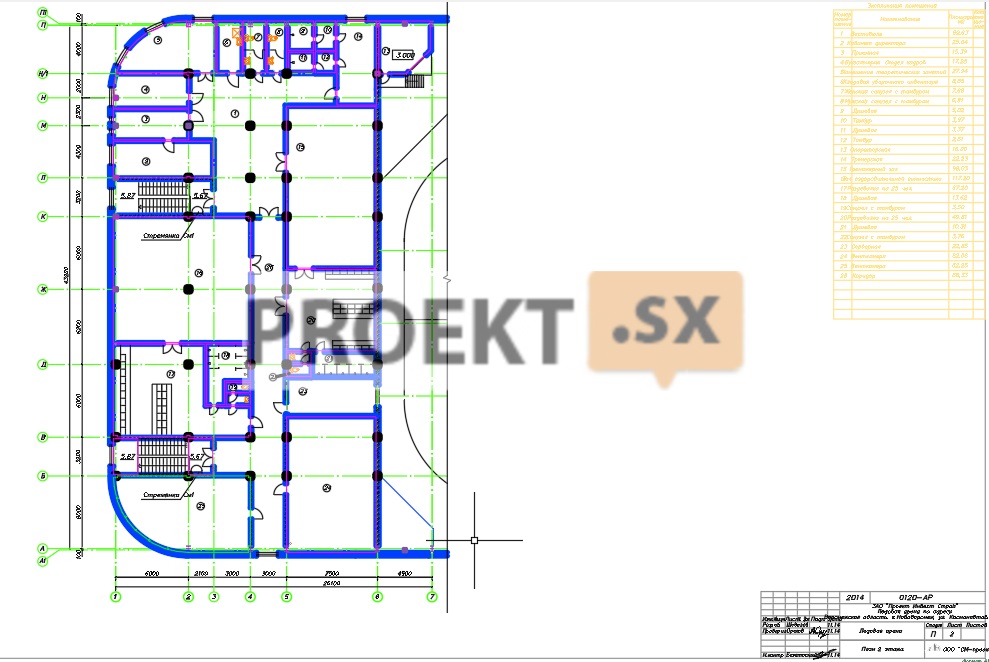

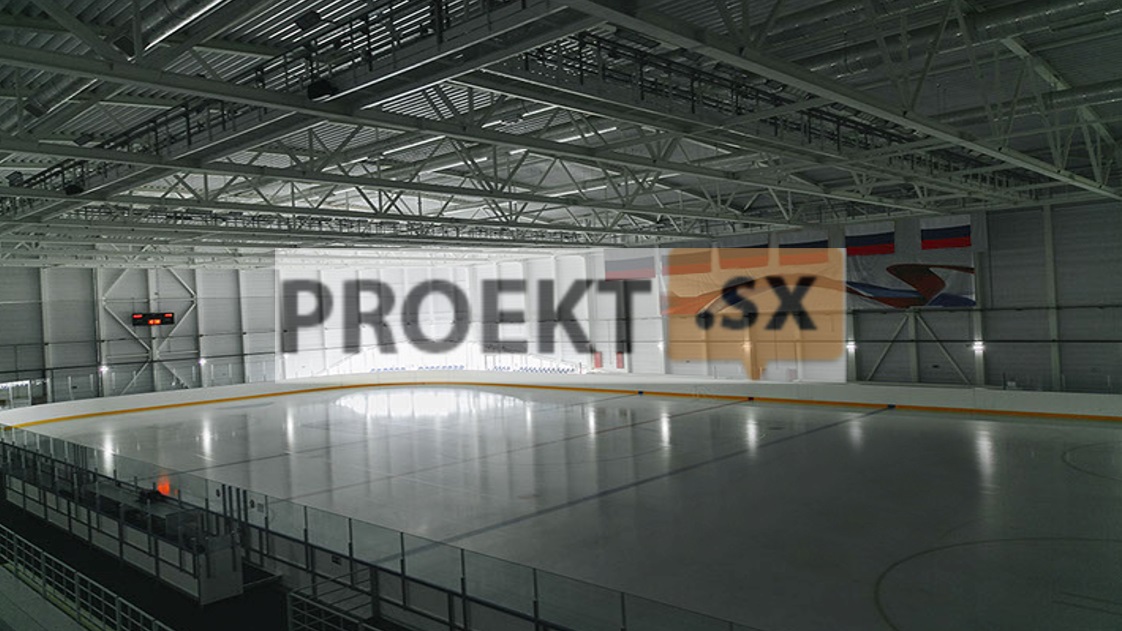

По конструктивной схеме — смешанная с несущими колоннами, металлическими связями, перекрытий из монолитного железобетона, металлические фермы и балки. По устройству чердачного пространства — бесчердачного типа. Внешний вид сооружения определен его основным функциональным назначением и градостроительным планом земельного участка. Здание ледовой арены отдельно стоящее одноэтажное со скатной кровлей, в плане имеет форму прямоугольника со скругленными углами размером в осях 86,1м х 43,2 м, со встроенной антресолью и техническим этажом. Высота этажа в районе катка и трибун 13,9 м, высота технического этажа – 2,65 м, высота под антресолью 3,5 м, высота над антресолью 3,5 до подвесного потолка. В проекте предусматривается планировка, рассчитанная на проведение хоккейных матчей, турниров, тренировочных процессов, подготовки физического состояния, а так же массового катания для людей. Основной вход-выход расположен сбоку, который расположен в удобном месте от парковочных мест и продиктован внешним обликом здания. Перед наружной дверью (эвакуационным выходом) предусмотрена горизонтальная входная площадка с глубиной не менее 1,5 ширины полотна наружной двери и доступом для МГН. Дополнительный вход располагается с симметрично главному ходу фасада и является входом для обслуживающего персонала. При всех наружных входах предусмотрены тамбуры глубиной не менее 1,8 м и шириной, равной ширине входной двери плюс не менее 0,3 м. Тамбуры имеют естественное освещение. На техническом этаже размещены ИТП, узел ввода, электрощитовая. Из подвала ведет 1 лестница непосредственно наружу. В сооружении непосредственно ледовый каток рассчитанный на официальные соревнования с размерами 60м х 30 м. Углы площадки скруглены дугой окружности радиусом 8,5 м. Площадка окружена бортами из стекловолокна белого цвета с системой ограждений из высокопрочного закалённого стекла или из полиэтилена в соответствии с мировыми стандартами. Высота бортов не менее чем 1,17 м и не более чем 1,22 м над уровнем поверхности льда. Поверхность борта, обращенная ко льду, должна быть гладкой и без каких-либо изъянов, способных нанести травму игрокам. Защитные экраны и приспособления для их крепления должны быть смонтированы на наружной от игровой поверхности стороне борта. Зазор между панелями бортов не должен превышать 3 мм. У основания бортов устанавливается «отбойная планка» жёлтого цвета высотой 15-20 см. Все двери, дающие доступ к ледяной поверхности, открываются во внешнюю сторону от площадки. Вертикальный зазор между дверями и бортом не должен превышать 8 мм. На лицевых бортах площадки должно быть установлено защитное стекло высотой от 160 см до 200 см и оно должно продолжаться вдоль боковых бортов в направлении нейтральной зоны на 4 м от линии ворот. Защитное стекло высотой 80-120 см должно быть установлено на боковых бортах по всей длине площадки, за исключением пространства перед скамейками для игроков. Зазор между панелями защитного стекла не должен превышать 8 мм. Там, где защитное стекло имеет разрыв, на открытую кромку стекла должна быть установлена защитная набивка, необходимая для защиты игроков от травм. Хоккейная площадка оборудована двумя одинаковыми скамейками, предназначенными для размещения на них исключительно игроков в форме и официальных представителей обеих команд. Скамейки установлены на одной и той же стороне от игровой поверхности, непосредственно вдоль поля на значительном расстоянии друг от друга, и располагаются на противоположной стороне от зрителей. Скамейка каждой команды начинается с отступом 2 м от центральной красной линии. Длина скамейки 10 м, а расстояние от борта в глубину для скамейки - 1,5 м. Каждая скамейка рассчитана на 16 игроков и 6 официальных представителей команды. Каждая зона скамейки для игроков должна иметь две двери для выхода на лед, одна из которых должна быть в нейтральной зоне. Скамейки для оштрафованных игроков предназначены только для размещения на них оштрафованных игроков. Каждая скамейка рассчитывается для размещения на ней как минимум 5 игроков. Скамейки должны быть установлены по обе стороны от стола, где находятся судьи в бригаде и напротив скамеек для игроков. Длина скамеек 4 м, а расстояние от бортика до скамейки - 1,5 м. Места для судей за воротами оборудуются кабинами, хорошо защищенными от вмешательства в действия судей за воротами, которые установлены за бортом и защитным стеклом в каждом конце площадки в месте расположения ворот. Между скамейками для оштрафованных игроков должна быть расположена скамейка для судей в бригаде длиной 5,5 м, предназначенная для размещения на ней 6 человек. В состав помещений вспомогательного назначении входят следующие функциональные группы: вестибюль с гардеробом, блоки раздевальных, душевых и санузлов для занимающихся, инвентарные, тренерские, административные помещения, медицинский пункт, методические кабинеты, бытовки для персонала, реабилитационные помещения, комнаты отдыха, мастерские, пункты проката. Состав помещений установлен заданием на проектирование. Вестибюлей в здании крытого катка с искусственным льдом определяется из расчета 0,5 м2 на одного занимающегося в смену (но не менее 20 м ) и 0,25 м2 на одно зрительское место. Площадь за барьером в гардеробной верхней одежды для занимающихся или зрителей определяется из расчета 0,1 м2 на один крючок на подвесных или обычных вешалках. В зданиях предусмотрено проведение платных мероприятий, в том числе массового катания на коньках, для продажи билетов предусматривается касса площадью 5,7м2. В крытом катке с искусственным льдом предусматривается четыре раздевальные (без деления на мужские и женские) площадью не менее 40 м2 каждая. В них размещаются 22 места для переодевания, сблокированных с 22 двухъярусными закрытыми шкафами для хранения домашней одежды, а также санузел и душевые кабины при каждой раздевальной. Душевые и санитарные узлы располагаются при раздевальных, комнатах инструкторского и тренерского состава, а также при бытовых помещениях для рабочих. Душевые при раздевальных для занимающихся устраиваются открытым и, без поддонов, а при комнатах инструкторского и тренерского состава, бытовых помещениях для рабочих и массажных - закрытыми, с дверями, открывающимися наружу. Численное соотношение мужчин и женщин - занимающихся, сотрудников, инструкторского и тренерского состава принимается, как правило, 1:1. В санитарных узлах для зрителей расчетное число зрителей-мужчин принимается в залах катков, предназначаемых для хоккея, - исходя из 70 % общего числа зрительских мест. В зданиях крытых катков с искусственным льдом, предназначаемых для учебно-тренировочных занятий и соревнований по хоккею, предусматривается помещения для сушки спортивной одежды и обуви хоккеистов площадью не менее 7 м2 на каждую команду. Помещение для сушки спортивной одежды и обуви хоккеистов располагается смежно с этой раздевальной, непосредственно сообщающейся с нею. При залах катков с искусственным льдом предусматриваются инвентарные для хранения переносного спортивного оборудования и инвентаря. Инвентарные располагаются смежно с залом катка. Пол инвентарной предусматривается на одном уровне с полом зала и без порога. Двери инвентарных в залы, а также двери залов, предназначенные для транспортирования через них спортивного оборудования, принимаются шириной не менее 1,8 м. Комната инструкторского и тренерского состава предусматриваются одна общая для мужчин и женщин с размещением в ней 2 душевых кабин для переодевания. В здании катка предусматриваются бытовые помещения для рабочих и служебные помещения административного и инженерно-технического персонала. В составе служебных помещений административного и инженерно-технического персонала предусматриваются: кабинет директора, приемная, отдел кадров, бухгалтерию. Предусматриваются следующие помещения для медицинского обслуживания: кабинет врача. Ожидальная размещается в расширенной части коридора. В зданиях крытых катков с искусственным льдом, в удобной связи с катком предусматривается помещение для двух машин по уходу за льдом высотой 3,9 м. Проем для выезда из помещения предусматриваются высотой не менее 2,4 м и шириной не менее 3,5 м. В помещении предусматривается приямок размером 3×1 м, глубиной 1 м с устройством для таяния снежной стружки. Приямок закрывается решеткой заподлицо с полом. Помещения для уборочного инвентаря располагаются рассредоточено, поэтажно, вблизи убираемых помещений. Помещение пожарного поста размещается на первом этаже в удобной связи с наружным выходом. В сооружении предусматриваются места для зрителей в виде трибун. Трибуны для зрителей проектируются в стационарных конструкциях с местами для сидения. При проектировании трибун применялись следующие размеры зрительских мест: глубина ряда на стационарных трибунах 0,8-0,9 м; ширина места для сидения - 0,45 м; глубина сидения на стационарных трибунах - 0,4 м; высота сидения над уровнем пола прохода - 0,43 м. На трибунах, пол первого ряда расположен выше поверхности арены на 0,8 м, вдоль прохода этого ряда предусматривается устройство ограждения высотой не менее 0,8 м. По верху и по торцам трибун предусматриваются ограждения высотой не менее 1,2 м. Для достижения большего комфорта для зрителей применяются штампованные пластмассовые сидения в виде отдельных кресел (без подлокотников). Максимальный уклон трибун не превышает 1:1,4. В партере предусматриваются 3 места для инвалидов на креслах-колясках. Подъезд к сооружению предлагается со стороны главного и бокового фасада.  Вертикальная связь между этажами осуществляется по лестнице из лестничной клетки. Лифты не запроектированы. Мусоропровод не предусмотрен. Крыша плоская, неэксплуатируемая. Запроектированы два выхода на крышу из лестницы через противопожарный люк 2-го типа размером 0,6х0,8 м по закрепленным стальным стремянкам и 2 выхода по наружным пожарным лестницам. На крыше предусматривается ограждение. Водосток – внутренний. Каждый этаж здания имеет не менее 2 эвакуационных выходов, из помещения катка с трибунами 4 обособленных выхода, один из которых для МГН. Вертикальная связь этажей осуществляется посредством двух лестничных клеток типа Л1. Уклон маршей лестниц принят не более 1:2. Ширина лестничного марша 1,35 м. Ширина лестничных площадок не менее ширины марша. Лестничные клетки запроектированы с естественным освещением через проемы в наружных стенах. Лестницы и доступы к ним верхних этажей и выход наружу спроектированы так, чтобы была возможность транспортировки человека на носилках стандартного размера.
