27-квартирный дом ЛСТК

Базовая цена с НДС
Цена со скидкой
Цена $2,100.00
Скидка
Цена $2,100.00
Индекс: 24062200
Документация: Рабочая документация включая сметы
Разделы: все разделы
Объем данных: 653 МБ
Формат файлов: *.dwg, *.doc, *.pdf
Экспертное заключение: положительное

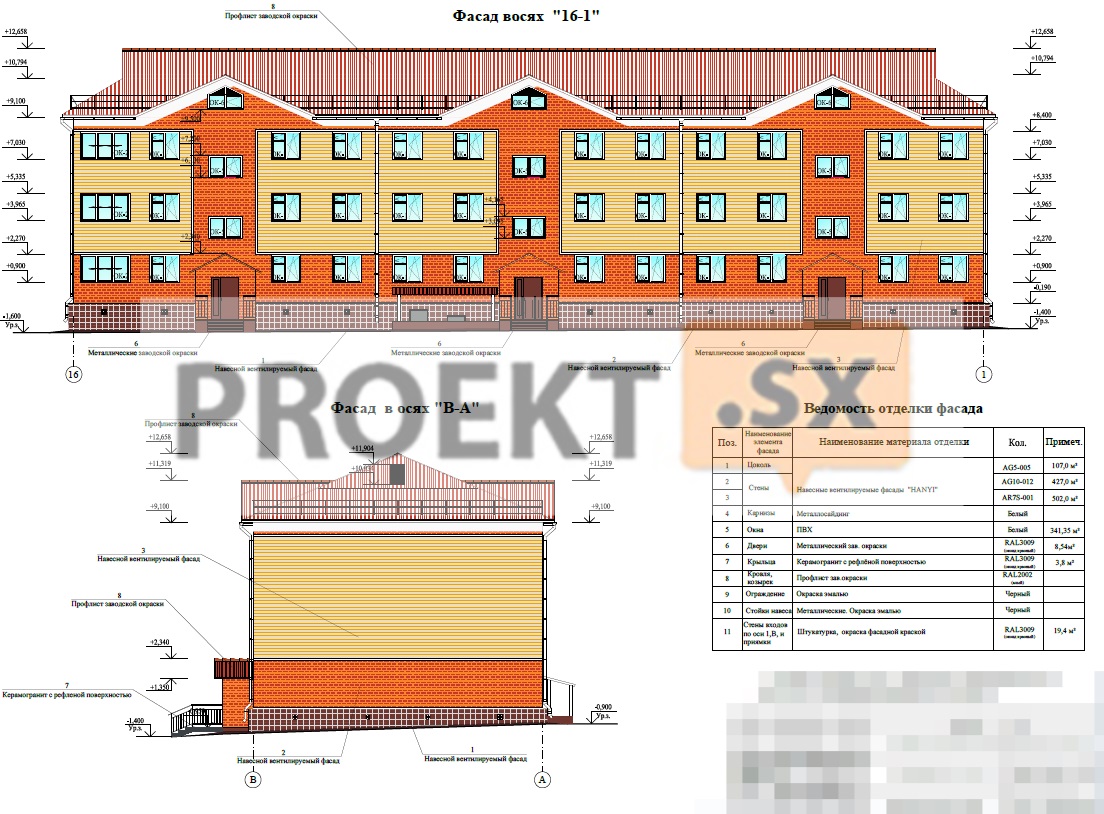

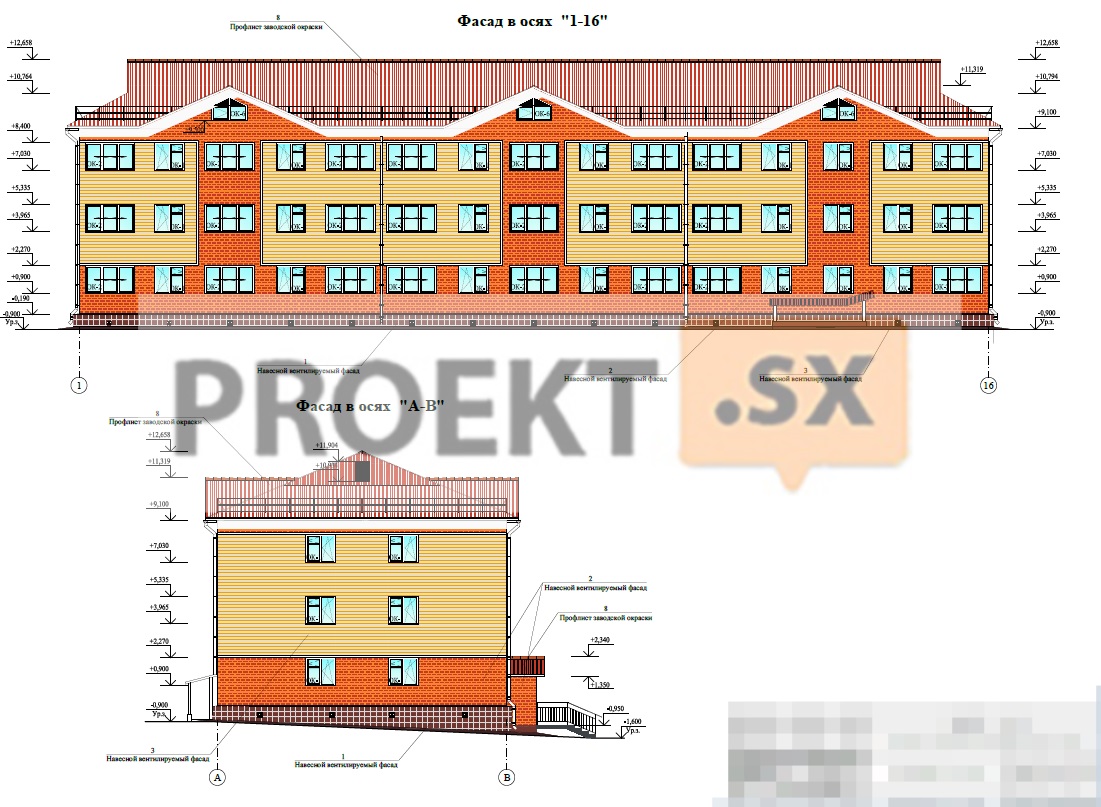

Рабочая документация включая сметы на строительство 27-квартирного малоэтажного жилого дома в конструкциях ЛСТК

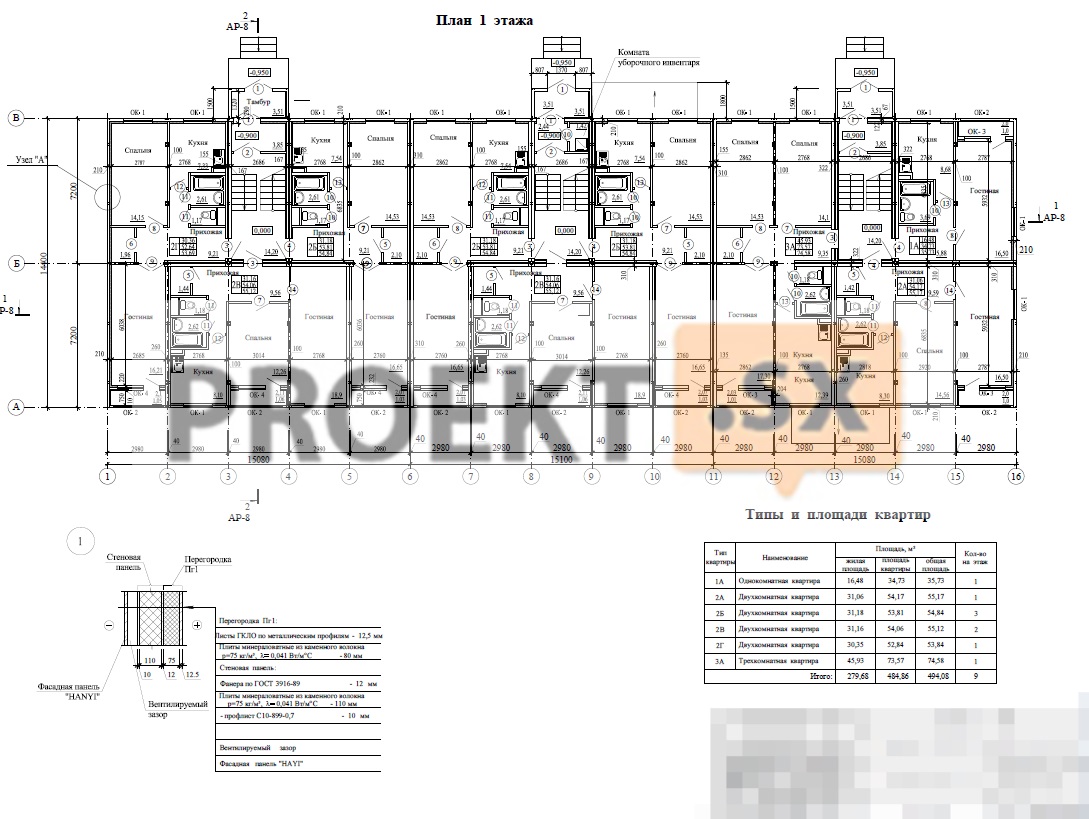

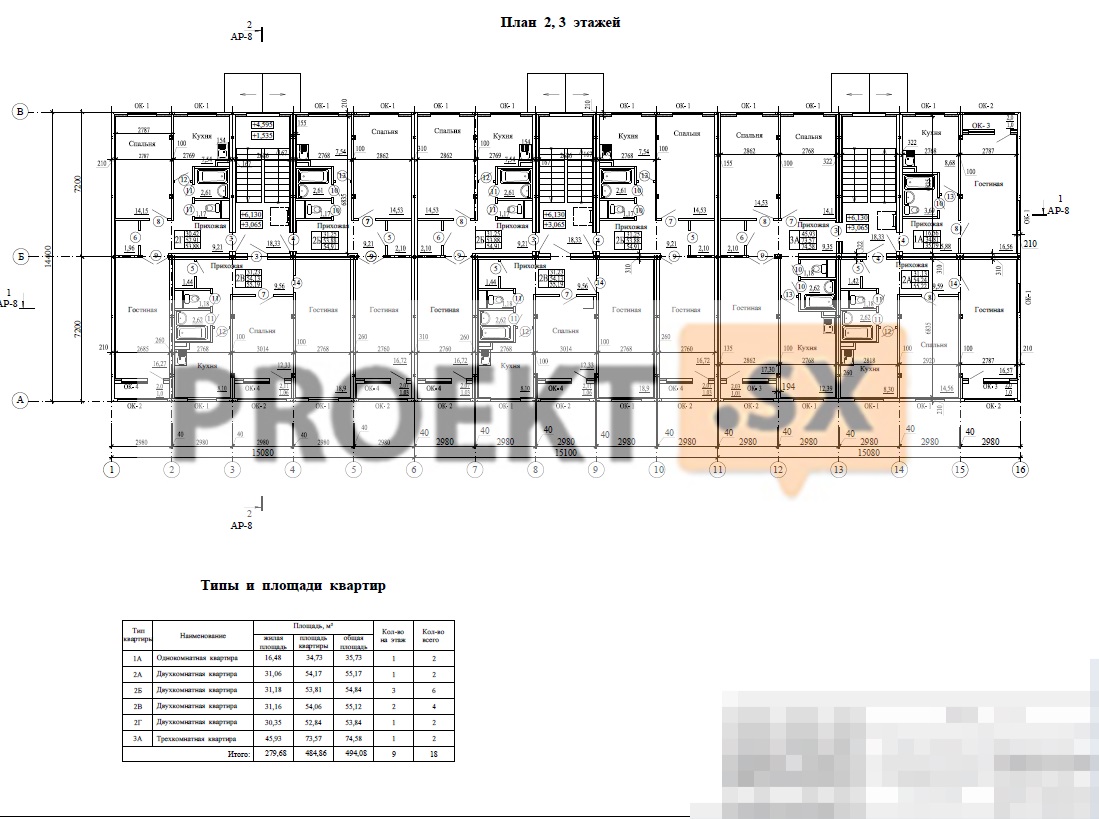

Технико-экономические показатели.
Этажность здания: 3
Площадь застройки здания, м2: 724,00
Общая площадь здания, м2: 1882,10
Площадь тех. подполья, м2: 646,00
Общая жилая площадь квартир, м2: 839,04
Общая площадь квартир, м2: 1482,24
Количество квартир, шт: 27
вт. ч. однокомнатных квартир, шт: 3
в т. ч. двухкомнатных квартир, шт: 21
вт. ч. трехкомнатных квартир, шт: 3
Строительный объем, м3: 7334,84
Вт. ч. ниже отм. 0,000, м3: 1363,60
Общая сметная стоимость (в базисных ценах 2001 г.), тыс. руб: 16727,31
Продолжительность строительства, мес.: 8

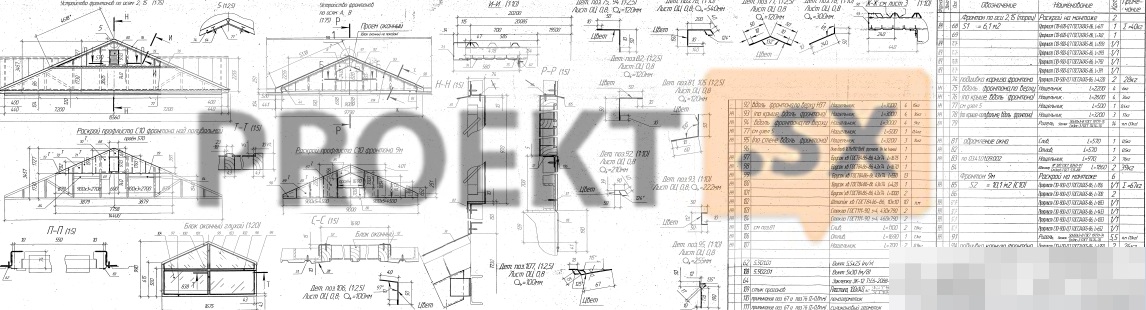

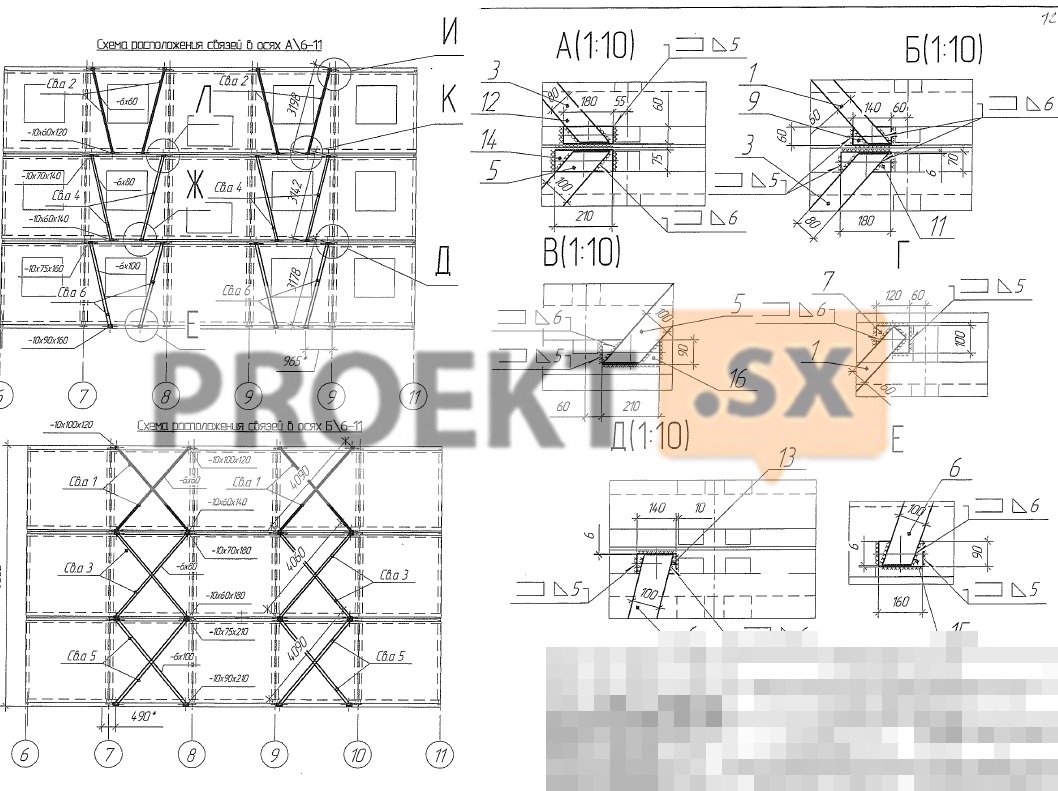

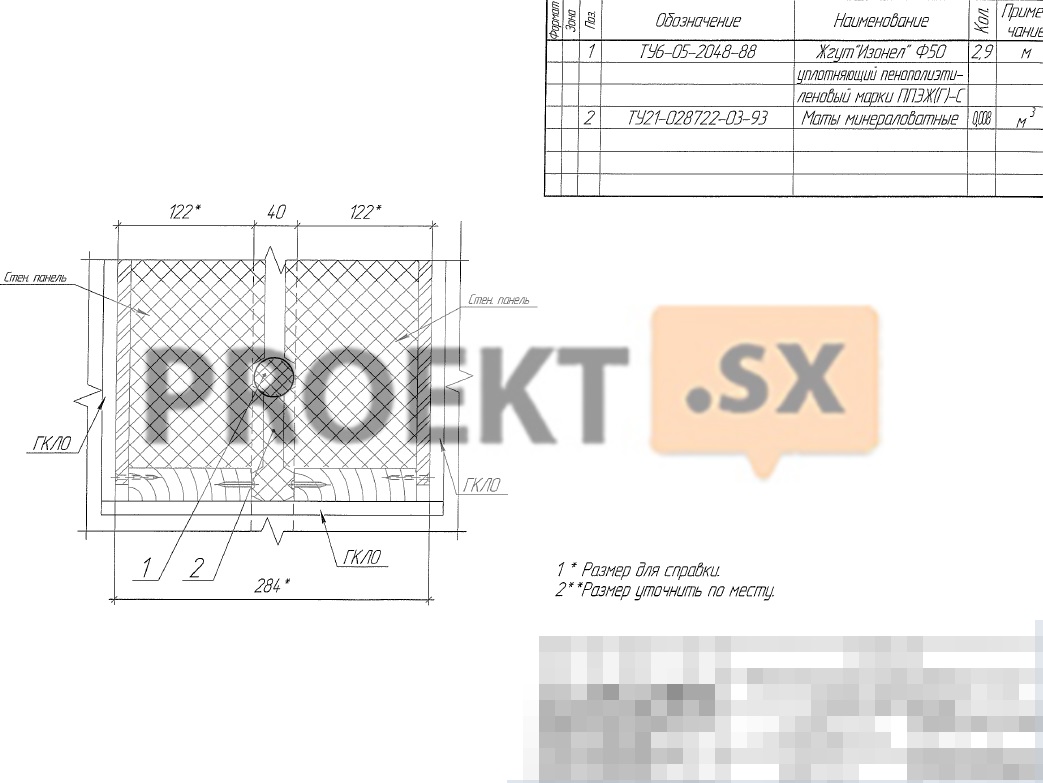

Конструктивные решения.

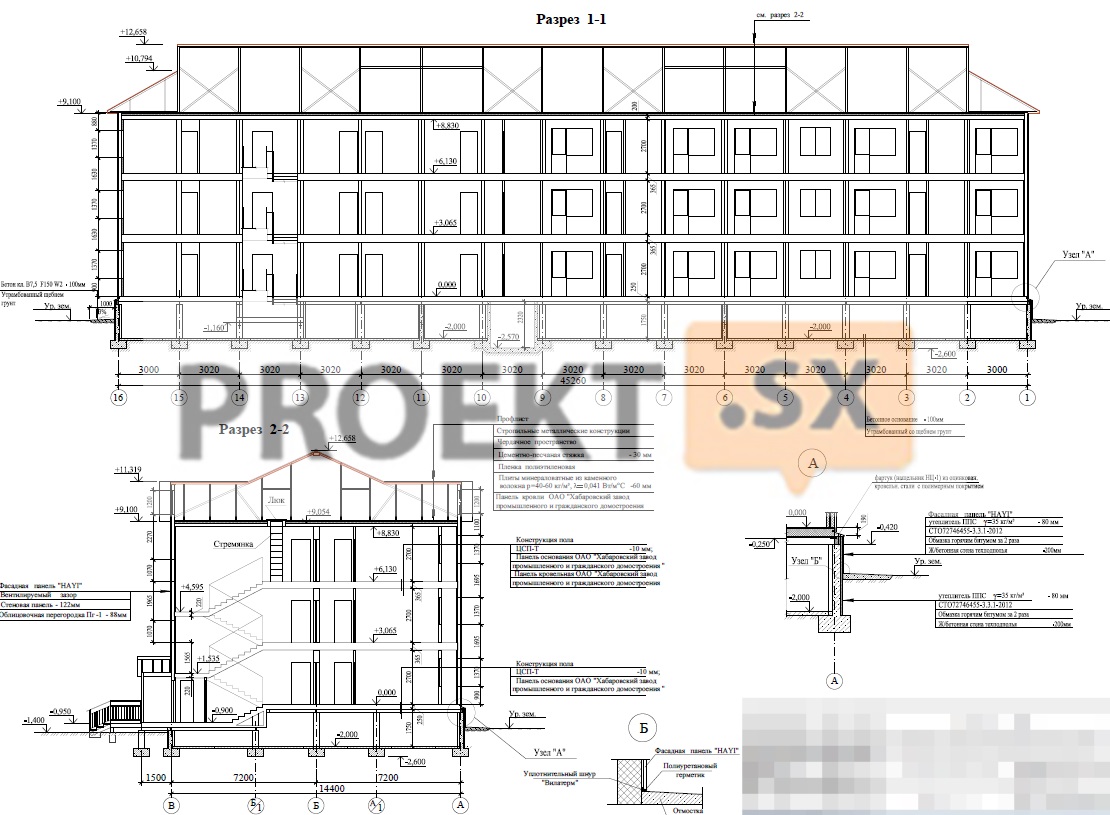

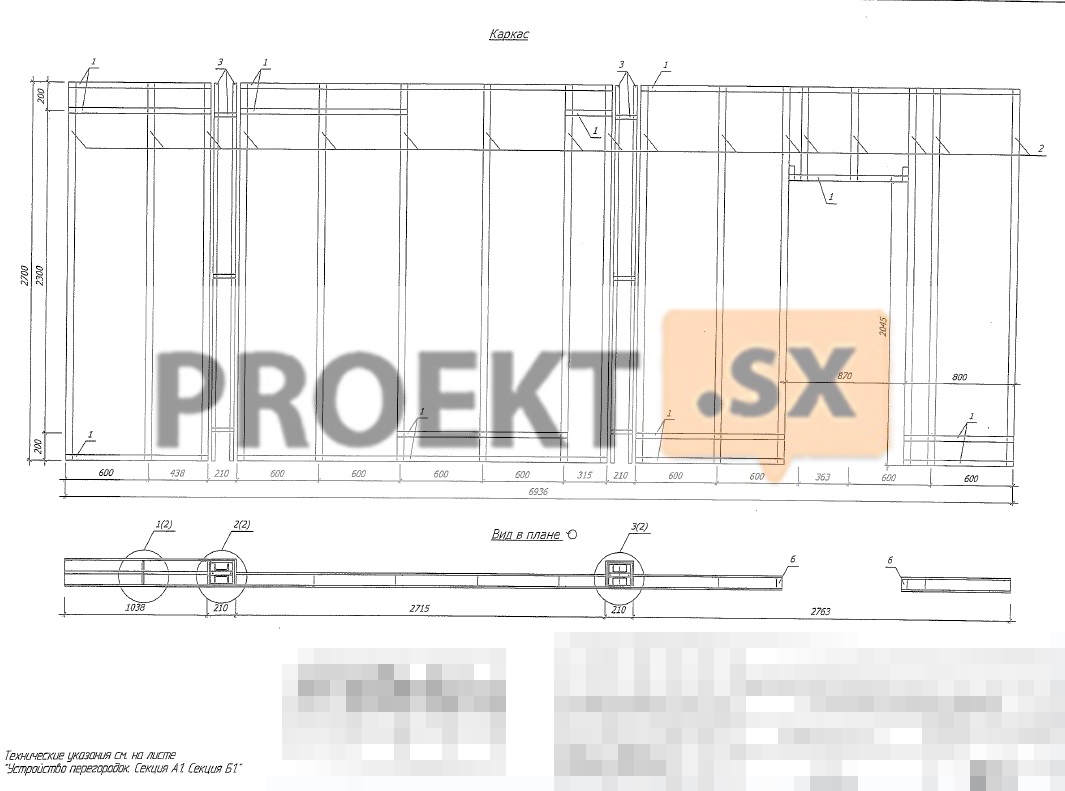

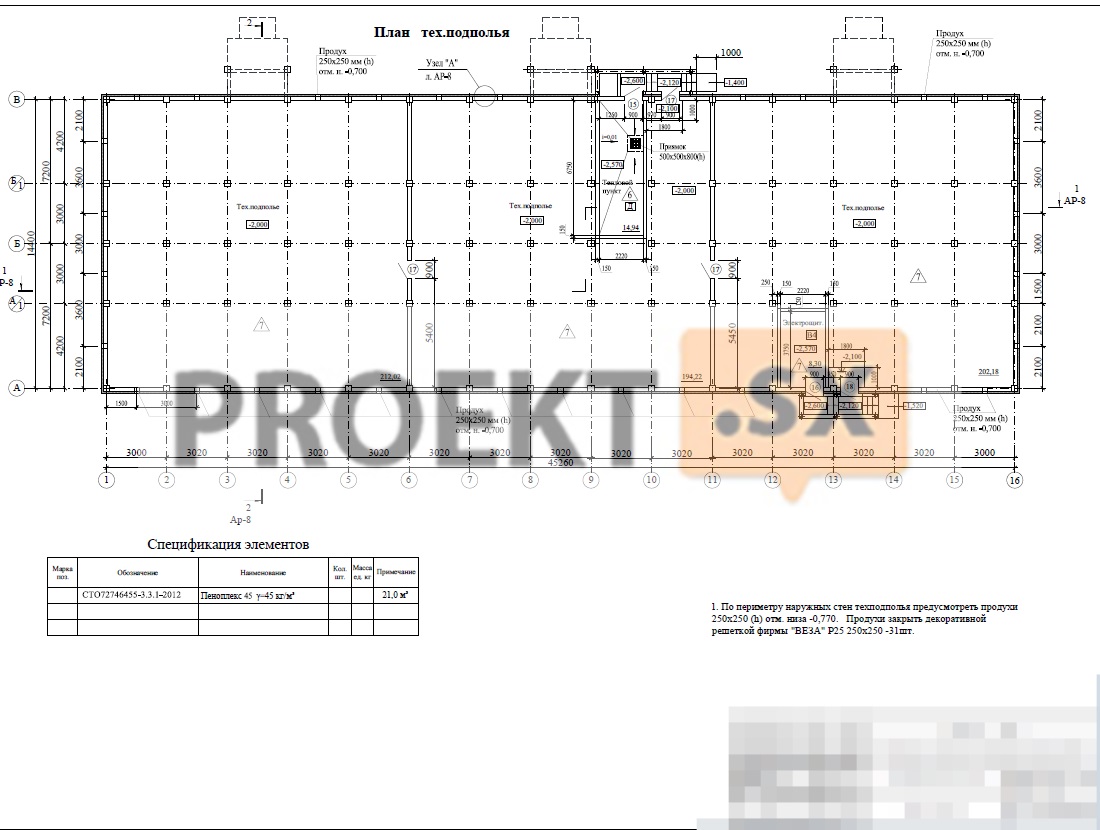

Здание запроектировано по технологии ЛСТК, из каркасно-панельных конструкций, с отделкой. Здание 27-квартирного жилого дома - прямоугольное в плане, трехэтажное с тех .подпольем, размеры в осях 45,26x14,40 м. Высотапомещений - 2,7 мотполадопотолка. Отметкаполатех.подпольяминус 2,000 м, в помещениях теплового узла и электрощитовой пол принят на отметке минус 2,570 м. Уровень ответственности - нормальный; Степень огнестойкости - III; Класс конструктивной пожарной опасности - С2; Класс функциональной пожарной опасности - Ф1.3 (жилые этажи) помещения в тех .подполье класса - Ф 5.1; За относительную отметку 0,000 принят уровень верха плиты основания 1-го этажа соответствующей абсолютной отметке на местности 594,100. Отделочные и строительные материалы должны иметь гигиенические сертификаты соответствия действующим санитарным нормам. Жилой 27-ми квартирный дом запроектирован из модульных конструкций с отделкой. Каждый этаж состоит из 3-х модульных блоков-секций размером 2980x5980мм. Высота от пола до потолка 2700 мм. Элементы здания поставляются блоками, кассетами и элементами. Несущими элементами здания являются металлические каркасы модульных блоков -секций, которые состоят из металлических каркасов панелей кровли и основания, закрепленные по углам усиленными стойками из швеллера №10 по ГОСТ8240-97. Стойки крепятся к каркасам болтамиМ 16 (24шт.) и дополнительно на сварке. В качестве опорной конструкции модулей-секций принята система балок основания. Конструкция стен каркасно-обшивная. Устойчивость здания в целом обеспечивается жесткосью отдельных модулей, собранных в единый жесткий блок. Система балок основания - двутавры №16 горячекатаные с параллельными гранями полок по СТО АСЧМ 20-93 из стали С345 по ГОСТ 27772-88*. Все модульные блоки-секции устанавливаются с монтажным зазором 40мм для последующей герметизации термоуплотнения стыков. Несущим элементом мобильного блока-секции является стальной каркас. Основания этажей (панель основания блока-секции) выполнены из стального каркаса (гнутого швеллера 180x50x4 по ГОСТ8278-83* по периметру и гнутого швеллера 80x40x3 для закрепления лаг внутри блока) с заполнением теплоизоляционными матамиМП 75 по ТУ5769-019-00287220-2006 в полиэтиленовой пленке). Пол основания из фанеры толщ. 18мм бер./сосна ФК А/АВ; Е1 по ГОСТ 3916-89; низ основания из досок породы лиственница толщ. 32мм по ГОСТ8486-86, подвергнутых биоогнезащитной обработке. Панели основания 1-го этажа толщиной 250мм; панели основания 2-го и 3-го этажей -190мм. Перекрытия этажей (кровельная панель модуля-секции) выполнены из гнутого швеллера 180x50x4 по ГОСТ 8278-83* по периметру и гнутого швеллера 80x40x3 для закрепления к ним деревянных балок. Потолок и верх панели кровли выполнены из фанеры толщ. 12мм бер./сосна ФК А/АВ; Е1 по ГОСТ 3916-89. Кровельная панельмеждуэтажами толщ. 164мм,кровельнаяпанельнадЗ-имэтажомтолщ. 224 мм. Панель кровли крепится к панели основания в углах усиленными стойками из швеллера №10 болтами М16 с последующей приваркой к каркасам кровли и основания. Модульный блок-секция формируется стеновыми панелями с деревянным каркасом, заполненным теплоизоляционными матами МП75 по ТУ5769-019-00287220-2006 с ветрозащитным слоем ("Изоспан А" по ТУ 5774003-18603494-2004) и пароизоляционным слоем ("Изоспан В" по ТУ 5774003-18603494-2004), который устанавливается с внутренней стороны. Каркас стеновой панели выполнен из досок по ГОСТ 8486-86, подвергнутых глубокой биоогнезащитной пропитке. С внутренней стороны стеновые панели обшиваются фанерой толщиной 12мм бер./сосна ФК А/АВ; Е1 по ГОСТ 3916-89. С наружной стороны стеновые панели обшиваются профлистом С10-900-0,7 по ГОСТ24045-2016 с полимерным покрытием. Крепление профлиста к деревянному каркасу производится самонарезающими винтами 3,5x41 по ТУБУ 400024166.009-2008. Под профлист устанавливается пенофол с односторонним фольгированием. Крепятся стеновые панели профлистом к каркасам основания (панели основания модуля) и кровли (кровельные панели модуля) винтами самонарезающими 4,8x35 по БЩ 7504К в каждую волну с шагом 100мм. Толщина стеновых панелей 122 мм. Стыки стеновых панелей между собой и панелью кровли уплотняются нетканым синтетическим полотном "Дарнит" поТУ 8397-001-05204776-01 иминватойпоТУ 5769-019-002872220-2006, герметизируются мастикой "Тетерон" по ТУ 5770-71-00284718-93 и перекрываются нащельниками. Стыки стеновых панелей с панелью основания уплотняются тканевым полотном в полиэтиленовой пленке, герметизируютсмя мастикой и перекрываются плинтусом. Перегородки - типа КПАИГ. Лестничные марши - металлические коссоуры из гнутого швеллера 180x50x4 по ГОСТ8278-83*. Лестничные площадки - металлические коссоуры из гнутого швеллера 180x50x4 по ГОСТ8278-83*. Рамки ступеней - из уголка 40x40x4 по ГОСТ 8509-89. Ступени и площадки - из керамической плитки. Крыша - стропильная двухскатная, чердачная полной заводской готовности из металлических конструкций, поставляемых заводом изготовителем с наружным организованным водостоком по трубам из оцинкованной стали. Стропильные балки из прокатного швеллера№12 ГОСТ8240-97, прогоны из гнутого швеллера 100x50x3. Материал конструкций сталь марки ВстЗсп5 (С255). Кровля с покрытием из водонепроницаемого кровельного покрытия- лист профилированный Н37-975-0,7 с полимерным покрытием по ГОСТ 24045-2016. На кровле предусмотрено снегозадерживающее устройство РКЕ8ТЮ ЕИРО, состоящее из 2-х овальных труб 45x25 мм с кронштейнами высотой 150мм и шириной 420мм с шагом 1,0м, закрепленными к конструкции кровли болтами. Так же предусмотрено окраждение кровли высотой 1200мм. Для предотвращения обледенения системы водостока кровли проложить греющий электрокабель по периметру кровли. Элементы карниза, воротники в местах проходов вентшахт и труб канализационных стояков выполнены из оцинкованной кровельной стали с полимерным покрытием толщ. 0,5мм, зазоры заделаны твердеющим герметиком. Окна - индивидуальные из профилей ПВХ по ГОСТ 30674-99 с поворотно-откидным регулируемым открыванием створок и форточкой внутрь помещения и с 2-х камерным стеклопакетом с селективным теплоотражающимпокрытием. Приведенноесопротивлениетеплопередачи К=0,68м2-°С/Вт. Сцелью ограничения доступа детей к открывающимся створкам конструкцию окон выполнить с ручками-замками (детскими замками, блокираторами открытия окон). Конструкция окон обеспечивает безопасную эксплуатацию и обслуживание (мытье и очистку наружных поверхностей), за счет открывания створок внутрь помещения.
